上周结课整理作业，翻到今年做实作的那组学生报告，夹着半块浇废的铝合金零件剖面，一下就想起这大半个学期折腾的事。
最初为啥要碰实作
之前上成型工艺课，都是PPT放图，划考点，学生背完概念考试默写，考完出门就忘。前两年带毕设，有个学生做小型植保无人机的机架，选成型工艺张嘴就是3D打印，问他能不能考虑铸造，他说铸造都是做大个灰铁零件，哪能做这么精密的小构件？
我当时就愣住了。这不就是典型的纸上谈兵的问题吗？消失模铸造现在在小批量定制精密金属件这块，灵活度不比3D打印差，成本还低，力学性能还更好，结果学生连基本的概念都停留在几十年前的教材上。
找实训中心的师傅商量开实作，师傅挠挠头说没专门开这个课，设备倒是都有，泡沫切型找门口广告公司就能做，就是费功夫，让学生自己上手呗，比看十页PPT强。

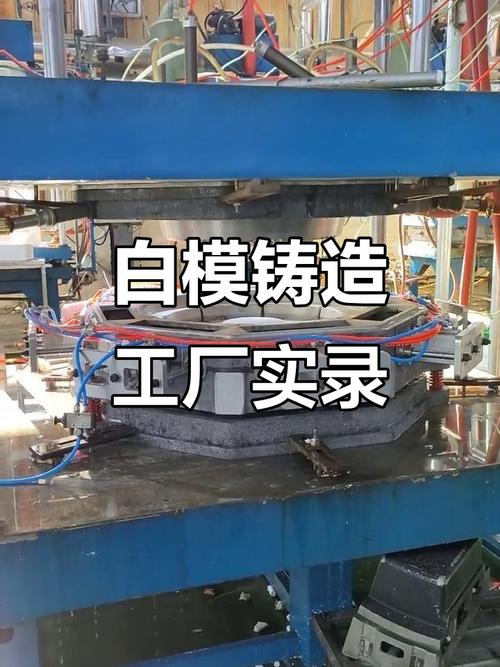

大学生机械课消失模铸造实作白模粘接现场
说实话，我一开始也没抱太大期望，就想着让学生摸一遍，打破一下对铸造的刻板印象就行，哪知道坑全在后面等着。
学生最容易卡的几个点
第一个坑，完全跳不出砂型铸造的思维惯性。所有学生刚做白模的时候，都老老实实给每个立面加了拔模斜度，最少半度，多的一度多。我检查的时候问，你们加斜度干嘛？人家异口同声说，铸造都要拔模啊！
哦对哦，教材讲铸造先讲砂型铸造，拔模斜度是必考考点，学生刻进DNA里了。可消失模铸造根本不需要拔模啊！白模埋进砂里，浇的时候直接气化了，留在原地成型，根本不用往外抽模。只要你内腔能填进去砂，斜度完全可以省掉，想要做直面就做直面，想要做直角就做直角，这本来是消失模的优势，结果学生硬生生给自己加了没必要的工序。
第二个坑，浇口位置全选错。我记得那组做铝合金支架的，一开始把浇口开在不重要的侧面安装位，说主受力面要保证光洁，不能开浇口。结果浇出来切开一看，缩孔全在腹板的核心受力区，整个零件直接废了。
学生还纳闷，说砂型铸造不就是这么开浇口吗？哪想到消失模的浇口，不光是进金属液，还要承担补缩的作用——泡沫气化要占空间，金属液冷却收缩要补，浇口位置不对，补缩通道就断了，核心位置肯定出问题。
消失模铸造铝合金零件缩孔缺陷剖面
第三个坑，没人提前想到泡沫会变形。学生拿了EPS泡沫切完粘好，往实验室角落一扔，过了三天去装箱，发现本来平的底板弯了快一毫米，直接报废。一群人围着骂泡沫质量差，我问他们，谁告诉你们EPS粘完不用定型固定的？天热实验室温度快三十度，软质泡沫放那可不就慢慢走形吗？这个点教材上没写，我一开始备课也漏了，只能让他们重新切，粘完用直角工装卡着放阴凉处晾着，才解决。
不过话说回来，这些坑踩得值。我看着学生从一开始理直气壮按教材套，到做废了挠头改，慢慢就摸出味道了。
改完教案才懂的核心
改完教案才懂的核心
之前我教成型工艺，总习惯把各种工艺的优缺点一条条列出来，让学生记。这次上完实作改教案，我把原来那两页整整齐齐的优缺点列表全删了，只留了一个核心问题：消失模最大的价值，是给机械设计学生提供了低成本验证设计的工艺路径。
现在学生都会画三维模型，想做出实物验证，3D打印打个金属件贵得要死，开压铸模冲压模更不是学生能负担得起的。消失模呢？三维模型导出去，广告公司切EPS，一整个零件才几十块钱，学生自己粘一粘处理一下，就能浇铸，做个十件八件试样，总成本比打印一件金属还低，浇出来的铝合金强度够，直接就能装机测试，这不香吗？
更重要的是，学生会慢慢懂，工艺不是设计完了之后随便选一个填上去的，工艺是要反过来影响设计的。比如你知道不用拔模，那设计的时候就可以做很多原来砂型铸造做不了的内腔结构，不用为了拔模改得乱七八糟；你知道泡沫会变形，那设计大尺寸薄壁零件的时候，就会提前加加强筋，不光浇的时候不变形，成品强度也更高。
很多人现在一提到成型就说增材制造，说传统铸造要被淘汰了。我看不对，消失模本身就是传统工艺跟数字化结合得很好的路子，不用开金属模，直接拿数字模型切白模，小批量定制的灵活性一点不比增材差，成本还低很多，很多小加工厂都在用，为啥我们课堂上要只字不提，只让学生背概念？
这次改完教案，我把原来的考点默写概念换成了实作评分，就看三个点：能不能省掉没必要的拔模斜度，能不能选对浇口位置，能不能提前控制泡沫变形。做废了没关系，改完能说清楚为什么错，就算及格。
办公桌上现在就摆着学生那块浇废的缩孔剖面，下次上课第一桌就摆着，不用放PPT，学生凑过来一看，就懂浇口选错是什么后果了，比我讲一小时都清楚。
