去年帮山东一家农机厂改一款2.2米幅宽的履带式拖拉机配套旋耕机，客户反馈在地头跑的时候，方向盘麻得握不住，先后换了三套带橡胶减震的轴承座、甚至给变速箱加了定制减震垫，问题还是没解决。
太坑了。
最后拆了刀轴蹲在车间地上数了半小时弯刀排布，才找到问题根源——根本不是减震的事。
弯刀排布的”视觉对称”陷阱
很多设计员排弯刀的时候，图个视觉上的顺眼，左右各放12把刀，看起来端端正正，甚至为了凑对称，把相邻刀的相位差硬卡成180度。
硬凑180度对称的排布逻辑，从一开始就违背了旋耕机的载荷特性。完全错了。
按GB/T 5671-2018里的试验要求，旋耕机弯刀的排布要保证切削阻力的波动幅值不超过额定扭矩的20%，不是看着对称就行。之前那台出问题的机器，刀轴上左右两组刀的相位差刚好是180度，空载上台架测的时候，扭矩曲线平得像一条直线，谁看了都觉得没问题。结果一进田，土壤团块的硬度本来就不是均匀的，一旦某一边的刀遇到硬土块，两边的切削阻力差能冲到30%以上，180度的相位差会把这个阻力差直接放大成整个机架的径向振动，顺着传动轴直接传到方向盘上。

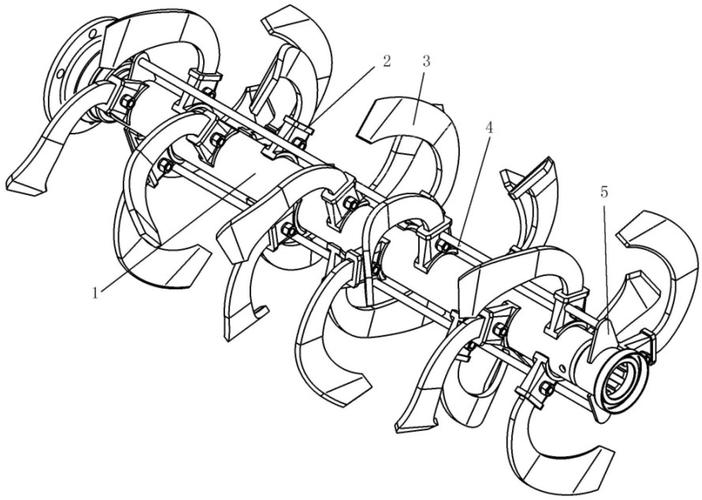

正确的排布逻辑从来不是硬凑对称，是按等螺旋角把弯刀沿轴向错开，每相邻两把刀的轴向偏移量等于刀间距的1/3，相位差按90度或者120度错列，让每一瞬间的总切削阻力尽量保持在一个稳定区间里。我当时给客户改的排布，把原来硬凑的180度对称换成了120度错列，光这一项改动，田间实测的扭矩波动就降了40%。
别信什么”对称排布最稳”的老话。实际田间的载荷从来不是理想状态下的均匀分布，你在图纸上凑的对称，到了地里全是破绽。
动平衡校验的阈值误区
我见过太多厂的工艺文件里，写着刀轴的动平衡要达到G6.3级，实际操作的时候，都是把光轴拿到动平衡机上校完，就直接装弯刀，根本不做装配后的整体校验。
光轴单独校平衡的做法，根本没法覆盖装配后的累计偏心。这也是个巨坑。
G等级的动平衡校验，针对的是匀质的刚性旋转件，可旋耕机的刀轴是什么？是焊了20多个不规则刀座、装了20多把带弯角的弯刀的组合件，每把刀的安装角度哪怕差1度，带来的附加不平衡量，就能把之前光轴校出来的平衡结果冲得稀碎。
之前有个客户的刀轴，光轴校完的剩余不平衡量是120g·cm，按G6.3级，1000转转速下的许用值都够。可旋耕机的刀轴实际工作转速才280转啊！很多人算错了逻辑：动平衡的许用值是和转速绑定的，低转速下相同G等级允许的不平衡量本来就更大，但架不住装完刀之后，各个零件的安装偏差带来的累计偏心，直接把剩余不平衡量抬到了480g·cm。

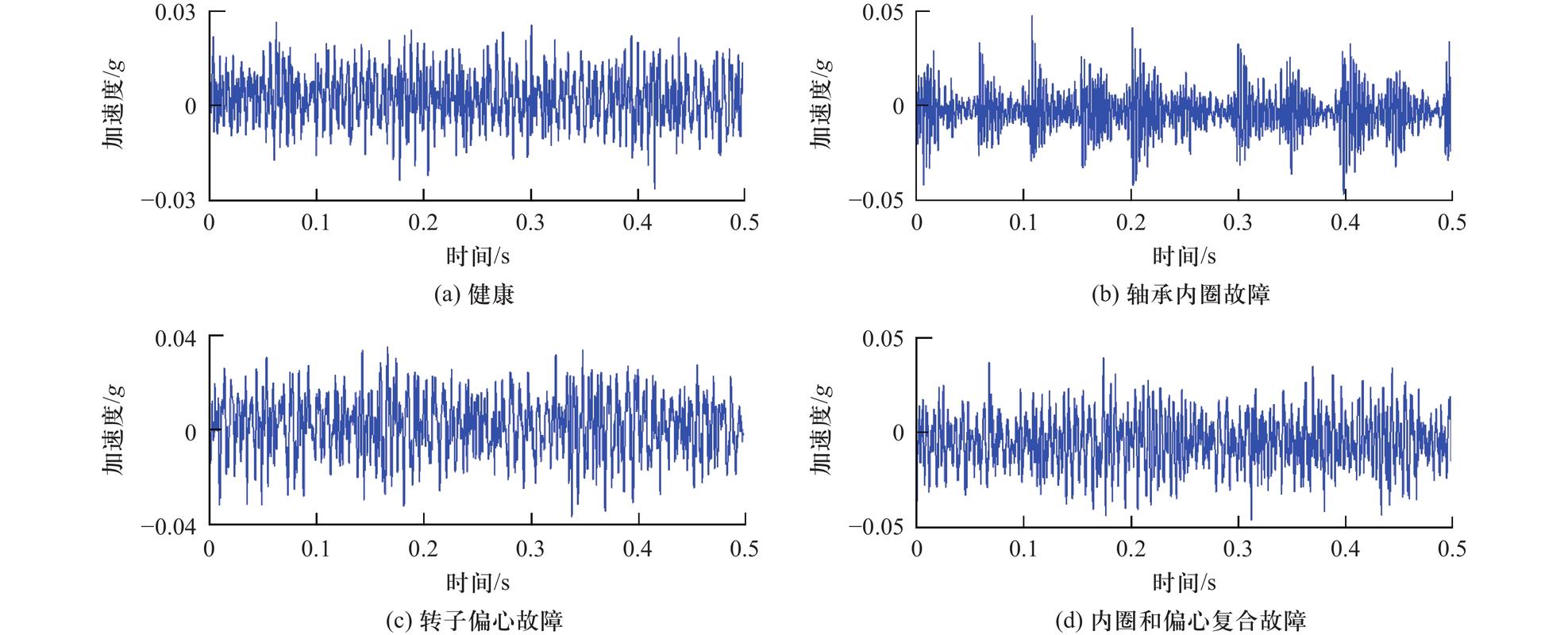

我当时带测振仪去现场，空载的时候振动加速度才0.8g，看着挺正常，一入土直接冲到2.3g，比GB/T 10910-2004里规定的驾驶员位置振动限值超了快4倍。后来把整个装完刀的刀轴架到动平衡机上，在刀轴的法兰盘上钻了三个浅孔，加了220g的配重块，把整体剩余不平衡量压到80g·cm以下，再回田间测，入土时的振动直接降到0.7g，之前那种麻手的感觉当场就没了。
说真的，别拿台架上的空载数据当最终验收标准。你在车间里测的再漂亮，一到田里全是另一回事。
刀座焊接的隐性变形影响
很多人设计刀座的时候，只算静强度够不够，焊完了拿压力机把轴校直，测个直线度就完事，根本不考虑焊接热变形带来的长期偏心。
焊接热变形带来的内应力，是很多刀轴长期振动超标的隐性根源。别不信。

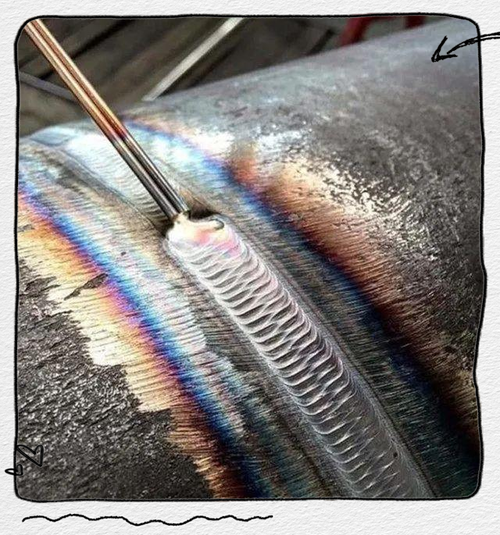

手工电弧焊焊刀座的时候，每焊一个刀座，局部的高温会让轴管产生0.1mm左右的弯曲变形，24个刀座焊下来，累计的变形量能到2-3mm。哪怕你焊完用压力机把直线度校到0.3mm，焊接带来的内应力没释放，刀轴在田里受反复的切削冲击，用个两三百小时，内应力慢慢释放，轴又会弯回去。之前有个厂的售后反馈，说用户用了200小时的旋耕机，刀轴的径向跳动就到了1.2mm，轴承座的固定螺栓都被震断了三个，查来查去就是焊接内应力没处理。

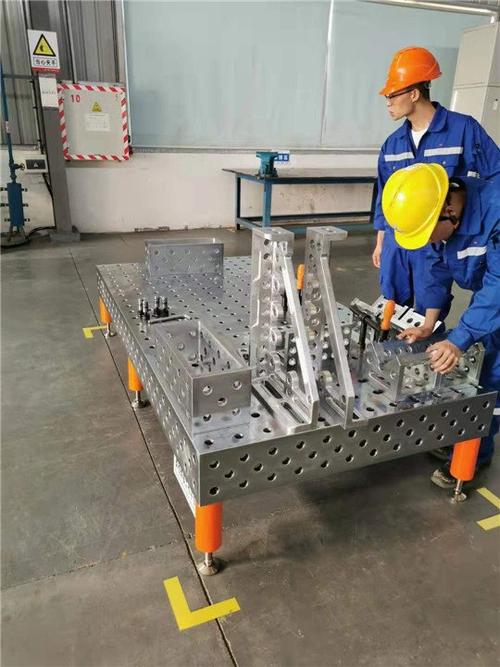

现在靠谱的工艺，都是用定位工装把所有刀座按螺旋线角度卡紧，用二氧化碳气体保护焊对称施焊，焊完之后整体进炉做550度的去应力退火，保温4小时，再拿出来校直，最后装刀做整体动平衡。这么一套流程走下来的刀轴，用1000小时之后径向跳动还能保持在0.4mm以内，比之前那种焊完就校直的工艺靠谱太多。
别觉得焊接变形是小事。你拿百分表架在轴端，焊完第一个刀座的时候测一下，跳动值的变化足够让你之前算的所有平衡参数全部作废。
旋耕机这东西，看起来就是个带刀片的轴，结构简单到刚毕业的学生都能画出来。实际上你把所有实验室里的理想模型拿到田间，什么幺蛾子都能遇到。
设计的时候多去地头蹲两天，摸摸用户手上磨的茧子，测测实际的载荷曲线，比在办公室里翻三天手册有用得多。
