上周三的综合设计课。
后排男生攥着鼠标指节泛白。屏幕上是他攒了三周的行星齿轮传动数字仿真建模文件，刚点下运行按钮，软件直接弹了三行红底的报错：接触对穿透量超出默认阈值17倍，求解中断。他盯着报错框看了五分钟，把接触刚度从1e10调到1e12，还是报一样的错。
学生的卡点，从来不是”不会用软件”
我走过去扫了一眼他的模型树，瞬间就知道问题在哪了。
他把齿轮的内齿圈简化成了光整的圆柱面，轴承的支撑刚度用的是软件安装时的默认值，连最基本的齿轮啮合侧隙都没留。整个模型里没有一处是和真实的减速器零件对得上的。
说实话，我第一次看见这种模型的时候，差点把手里的保温杯墩在讲台上。这哪是数字仿真建模，这是给零件拍了个数字全家福，然后让软件凭空猜它们的受力啊。
之前带过的一个学生，为了把网格数量压到软件免费版的限制里，把渐开线齿轮的齿面直接替换成了直边的平面，跑出来的传动效率比实验室实测值高了22%，他还沾沾自喜地在作业里写”软件计算结果具备极高参考价值”。

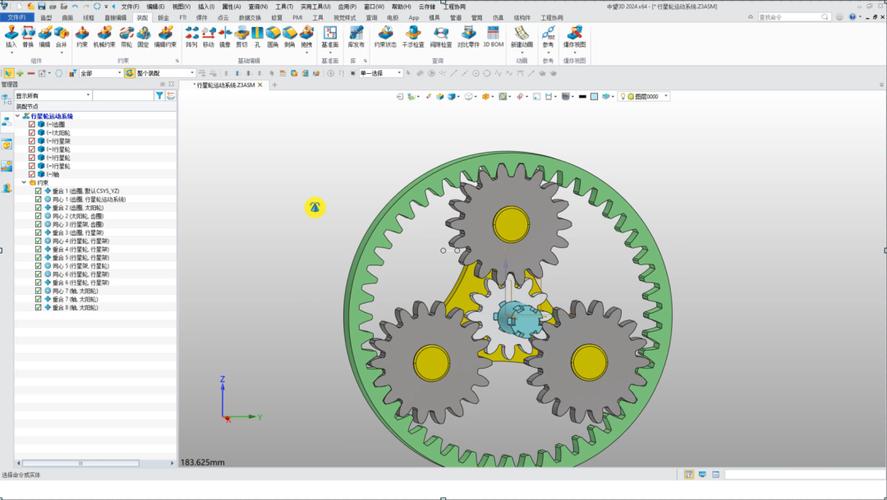

机械设计课程行星齿轮仿真模型报错界面
我后来把他的作业打回去，让他对着实验室拆下来的同型号齿轮，挨个把齿形的修形量、表面粗糙度对应的接触系数填回模型里。他改完再跑，传动效率直接掉了18%，和实测值的差不到4%。那天他站在实验室屏幕前面愣了半分钟，说原来之前自己算的根本不是真实的齿轮，是数学课本里那种没有任何误差的理想零件。
很多人觉得学生学不好仿真，是因为软件操作不熟练。真不是。我见过太多能把软件快捷键背得滚瓜烂熟的学生，一到实际建模就犯懵——他们根本不知道，数字模型从打开软件的那一刻起，就不是一堆几何面片的堆砌，是要把你对真实机械结构的所有认知，一点点装进去的。
那些被我删掉的”完美仿真流程”
最开始做这门课的课件时，我列了个整整12步的标准操作流程，从几何清理、网格划分到边界条件施加，每一步都配了高清的软件截图，连哪个按钮点几下都标得清清楚楚。
上了两次课我就发现不对。
照着这个流程做出来的作业，全是”完美”到不真实的结果：应力分布均匀得像打印出来的宣传图，变形量刚好落在材料许用值的中间区间，连个应力集中的尖角都没有。我把几个学生的模型拆开看，才发现他们为了凑流程上的”完美结果”，把所有可能导致报错的细节全给简化没了——螺栓孔填成实体，配合面的公差设为零，甚至连轴上的键槽都给删了，就为了少划几个网格。
我当场就把那套12步的课件全删了。
后来第一节课我根本不讲软件，直接搬了个磨得掉漆的旧减速器到讲台上，让学生挨个上去摸：哪个地方的轴承位有长期磨损的凹痕，哪个配合面是过盈的，哪个密封件的位置漏过油。我要求他们回去建模的时候，必须把这些真实摸出来的细节，填到自己的模型参数里。

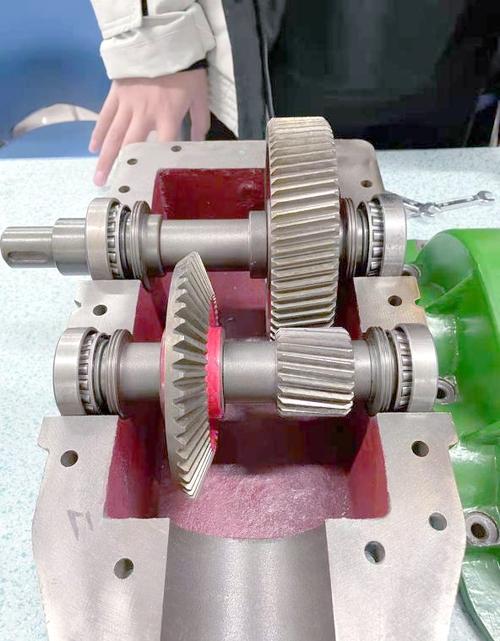

机械设计课堂拆解旧减速器实物教学场景
有个做带传动仿真的学生，一开始把皮带张紧力设成了软件推荐的中间值，跑出来的滑移率只有0.2%，比课本给的许用值低了一个数量级。我让他拿拉力计去实验室，测同型号皮带装到传动架上的实际张紧力。他测完才发现，自己之前根本没考虑皮带长期使用后的松弛，填的张紧力比实际值高了40%。改完参数再跑，滑移率直接到了3%，刚好落在许用范围内，和实测结果差不到5%。
数字仿真建模从来不是”替代实物实验”
最开始设计这门课的时候，我也有过偷懒的想法：教仿真不就是为了让学生少做实物实验嘛，省材料，省课时，做出来的结果还”精准”。
直到前年带学生参加机械创新比赛吃了大亏。
有个小组做的协作机械臂关节，仿真算出来的最大应力比材料屈服强度低30%，他们信心满满地把零件送去3D打印，结果实物一加载额定载荷，关节座直接从螺栓孔的位置裂成了两半。拆开来复盘才发现，他们建模的时候，把安装面的螺栓孔直接简化成了连续的实体，根本没考虑螺栓孔边缘带来的应力集中——而那个位置，恰恰是整个结构受力最复杂的地方。
从那之后我给教学大纲加了个死要求：所有数字仿真建模的作业结果，必须至少和一组实物实测数据做对标，对标误差超过10%的，不管你模型画得有多精细，网格划得有多密，作业都不算过。
我们教数字仿真建模，从来不是教学生怎么用软件算出一个”好看的结果”，是教他们怎么用数字模型，把脑子里对机械结构的模糊认知，拆成可以被验证的、可落地的工程判断。
不过话说回来，我也不是说软件操作不重要。你连怎么给零件赋材料属性都搞不定，谈什么工程判断都是白搭。但现在很多课的问题是，把90%的课时都花在教软件按钮在哪，剩下10%的课时轻飘飘提一句”要结合实际工况”，学生上完课，自然就觉得仿真就是点按钮的事。
上周上课的时候，之前那个被报错卡了三周的行星齿轮男生，终于把模型跑通了。他把轴承的预紧力从默认的0改成了实测的200N，把齿面的接触刚度从默认的1e11改成了之前测的实际值，这次屏幕上没有红底的报错了。
他转过头跟我说，原来之前的报错根本不是软件跟他作对，是他从一开始就没把这个模型当成真实的机械结构，只把它当软件里随便拼的几何块。
我看着他屏幕上的应力云图，那个云图上有几个明显的应力集中的尖角，就在轴承安装台的位置，和之前拆下来的旧减速器上的磨损位置，刚好对上。
真挺好。
