上周在苏州的供应链展上碰到个做工业外骨骼的哥们，样机扛着80kg走了三公里，展台观众哇声一片，转头私下跟我吐槽——量产版连20kg扛着走五百米都抖得像筛糠。
很多做机械设计的同行第一次碰外骨骼，总觉得这就是个带电机的可穿戴支架，对着人体工学表算完扭矩、选好电机就算完事。但真到了落地阶段就会发现，从实验室样机到用户愿意天天穿的量产产品，中间隔着的全是没人写在教材里的工程权衡——扭矩配大了人站不稳，绑带硬了压得腿麻，电池做重了重心歪，每一个细节没摸透，最后做出来的东西都是摆展台的玩具。
髋部助力关节的扭矩匹配，从来不是按人体最大输出算的
刚入行做外骨骼设计的新人，大概率会犯同一个错：翻GB/T 17245-2019里的人体关节最大输出扭矩，直接把电机峰值扭矩按1:1的冗余配上去。我们第一代仓储搬运外骨骼样机就是这么做的——查得成年男性髋部屈肌最大输出扭矩是120N·m，于是选了峰值150N·m的无刷电机，配1:20的谐波减速器，整个关节算下来能输出3000N·m的峰值扭矩，当时团队还觉得冗余够足，肯定稳。
结果第一次上机测试，人一迈腿就被电机顶得往后仰。
谁要是拿人体极限参数当日常设计输入，等着被售后骂到换手机号吧。
问题出在哪？我们后来拉了21个仓储一线的搬运工，平均年龄38岁，日均搬运负重22kg，让他们穿无动力的绑带版外骨骼，在30°的坡道上扛25kg的标准货箱走，全程贴皮肤贴了肌电传感器测髋部屈肌的实际激活度，换算出来的关节输出扭矩平均才42N·m，动态行走的峰值也就是68N·m——那120N·m是人体拼尽全力的极限值，正常人日常工作根本到不了。更关键的是，外骨骼的助力从来不是为了完全代替人体发力，而是抵消掉负重带来的额外关节负荷。你要是把助力配得太足，人体肌肉完全不需要代偿发力，本体感觉直接丢失，走路像踩在棉花上，别说扛货，走直路都难。
后来我们把电机换成峰值80N·m的款，减速器传动比调到1:15，整个关节重量从2.3kg降到1.1kg，助力输出刚好能抵消60%的负重带来的髋部扭矩，剩下40%的发力需求留给人体自己的肌肉控制。穿上去的体感顺得离谱，之前测试时那种被硬顶的滞后感全没了。
绑带的接触压力，是比动力参数更难调的隐形坑
大多数工程师做外骨骼设计，80%的精力都砸在电机、减速器、控制算法上，没人愿意花时间琢磨绑带。我们之前也是。
最早的样机用的是25mm宽的普通尼龙织带，把大腿段的关节支架固定在腿上，扛25kg货走半小时，测试的哥们大腿外侧压出两厘米深的红印子，一周都没消。当时我看完那个印子，冷汗直接下来——这要是真卖到工厂里，工人工伤投诉能把我们公司大门堵了。
翻GB/T 18029.13-2014的要求，助行类外骨骼的接触界面，静态压力不能超过4.5kPa，动态压力不能超过6kPa，不然连续穿戴超过30分钟就会造成局部血液循环不畅，甚至产生压疮。一开始我们想当然地把织带加宽到50mm，结果测试下来接触压力反而更高——人一弯腿，软的织带就会跟着皮肤皱成一团，实际有效接触面积比窄织带还小。

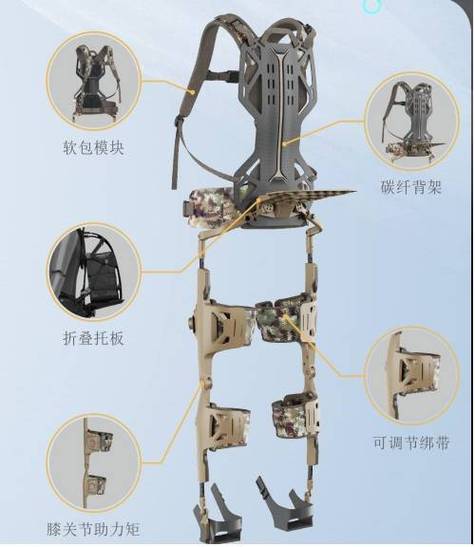

前后试了三种方案才摸对路：放弃全软织带的设计，在大腿段用1.5mm厚的玻纤板做分段式的接触支撑板，刚好贴在股外侧肌的受力位置，再用20mm宽的织带把支撑板和外骨骼的主支架连起来，靠硬支撑板把绑带的锁紧力分散到整个肌肉区域。实测下来，就算扛着25kg的货连续走一小时，接触压力也稳定在3.7kPa，完全不会压出红印。
别用3mm以上的硬铝板当支撑板，硬得像个腿上的夹板，人弯腿的时候直接卡膝盖，这点是我们踩了三次坑才记牢的。
续航的账，得按工厂的实际排班算，不是实验室的理想工况
现在市面上的外骨骼宣传页，总爱标个“续航8小时”的数字，听着刚好够一班的工作时间。但真到了工厂现场，这个数字能打五折都算好的。
说实话，我们之前算续航的时候，真的把工况想得太美好了。最早的样机配10Ah的24V锂电池，实验室里测，平地匀速行走的功耗是12W，算下来续航能到20小时，当时觉得电池容量选得太保守了。结果拉到汽车零部件工厂的仓储区测试，四个小时不到电池就剩20%的电。
为啥差这么多？工厂的地面根本不是实验室里的平整环氧地坪，到处是焊渣、油污、凸起的地砖缝，外骨骼的六维力传感器一直在检测地面的颠簸信号，驱动器全程维持1kHz的位置闭环带宽，待机功耗直接飙到35W。更别说工人的使用习惯——接电话、喝水、上厕所的时候，人会直接把外骨骼摘下来靠在货架上，电源根本不关，电机还在那不停做位置调整，电就这么白白耗没了。
后来我们在控制逻辑里加了个简单的状态识别阈值：当步态传感器检测到连续10秒没有关节运动信号，就把驱动器的闭环带宽从1kHz降到10Hz，待机功耗直接降到8W。改完之后再去现场测，同一块10Ah的电池，在真实的工厂环境里能撑7.5小时，刚好够一班的工作时长。
也试过换15Ah的大电池，装在腰后面，重量3.6kg，结果穿上去的重心直接往后移，工人站着的时候要刻意往前倾才能保持平衡，穿半小时就腰酸。这就是典型的为了纸面参数牺牲实际体感，完全本末倒置。
做外骨骼这行快七年了，最大的感受就是——这东西根本不是把人、电机、绑带拼在一起就行的。你在实验室里测出来的漂亮数据，到了真实的使用场景里，可能连一半都达不到。别总盯着那些高大上的算法、进口的核心部件，多去一线跟穿外骨骼的工人待几天，看看他们走路的姿势，看看他们绑带勒的位置，看看他们每天的排班是怎么排的。
比你在办公室里算十张仿真图都有用。
