上周去苏州的汽车零部件冲压产线做调试，刚进门就被运维大哥拽住骂——说上个月上的云平台系统，一到早高峰冲压机振频数据上传就卡，产线停机12分钟，损失小二十万。
问题出在哪？
之前的方案是把每台冲压机上所有振动、温度、压力传感器的原始数据，通过车间的4G网络全量传到云端，由云端的算法模型做故障特征提取。
蠢透了。
整理了过去3年在汽车零部件、冶金设备、重型机床三个场景落地边缘端数据处理项目的真实经验，没有概念堆砌，全是踩过的坑、算过的数、调过的参数，给正在做工业现场数采升级的工程师做个参考。
别拿工业场景的边缘端跟消费电子混为一谈
很多人刚接触工业数采，第一反应是拿树莓派、消费级工控板凑一套系统，成本低，软件生态全。
不过话说回来，消费电子的边缘端那套逻辑，放到工业场景里确实不够看。
树莓派的工作温度范围是0-50℃，苏州夏天的车间里，冲压机旁边的温度能到55℃，夏天还没结束，系统就因为高温自动降频，采集数据丢包率飙到30%。更别说车间里的电磁环境——旁边的电焊机一开，静电放电、浪涌脉冲，直接把采集卡的信号干得全是毛刺，连基本的有效值都算不准。按照GB/T 17626系列的电磁兼容要求，工业级边缘网关必须能承受±8kV的接触静电放电，工作温度覆盖-40℃到85℃，外壳防护至少IP30，才能在这种环境下稳定跑。
汽车冲压产线边缘网关安装位置实拍图
很多人算过一笔账：冲压机的振动监测要求采样率达到25.6kHz，按照16bit的采样精度，16个振动通道算下来，每秒的原始数据量是800KB，一小时就是2.8GB。这种量级的数据全量往云端传，别说4G网络扛不住，就算拉了千兆光纤，云端的算法平台也得被冲垮。更别说延迟——从数据产生到传到云端算出结果，至少要200ms的网络延迟，等你发现冲头有裂纹的时候，裂纹已经扩展到能打废工件的程度了。
我之前就踩过这个坑。
太蠢了。
最早做重型机床的数采项目时，图省事把所有原始数据全传云端，结果遇到厂区网络波动，连续3天的振动数据丢了一半，故障溯源根本做不了，被客户追着骂了半个月。
边缘端的数据处理不是“剪碎了传”，是“在源头把没用的东西筛掉”
很多人对边缘端的理解有偏差，觉得就是把大文件拆成小块、压缩一下再传，本质上还是在传原始数据。其实根本不是。
真正有效的边缘端处理，是在数据产生的源头，把那些对故障判断完全没用的信号直接滤掉，只把最核心的特征值传上去。比如车间里无处不在的50Hz工频干扰，是电机供电的耦合噪声，对判断轴承磨损、冲头裂纹一点用没有，直接用带通滤波把这部分分量滤掉。然后在边缘端实时提取核心的时域特征：峰值、峭度、有效值、脉冲因子，这些特征值是判断设备健康状态的核心指标，算完之后每个通道每10秒才输出4个浮点数，也就是32字节。算下来16个通道一天的有效数据量才不到2MB，不管是4G还是工业WiFi传，都毫无压力。
选型的时候也有坑。很多工程师为了追求“智能”，直接在边缘端跑大参数量的CNN故障识别模型，选个ARM A53核心的通用网关，推理一次要300ms。要知道，冲头的裂纹从萌生到扩展到能打废工件，也就200ms的时间，你推理都要300ms，等结果出来，工件已经废了。如果要在边缘端跑轻量的故障识别模型，边缘芯片的算力至少要到1TOPS的NPU支持，把推理延迟控制在50ms以内，才能跟上机械动作的节奏。

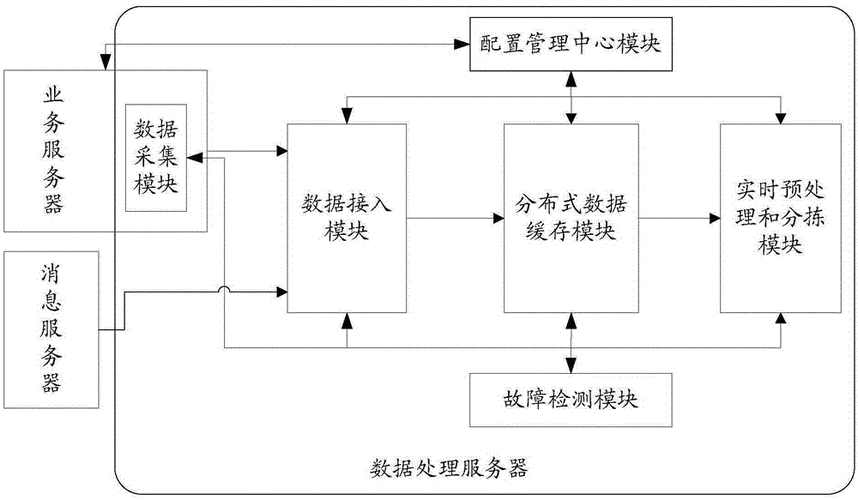

工业边缘端数据处理流程框图
去年帮苏州的客户改系统，原来用的是消费级x86小主机，夏天车间温度到42℃的时候，主机的散热风扇积满金属粉尘直接卡转，主板温度飙到90℃，系统随机重启，一个月宕机7次，每次重启都要丢十几分钟的采集数据。后来换成无风扇的工业边缘盒，铝合金外壳靠自然散热，没有转动部件，换上去之后一年多没重启过，采集数据的丢包率降到了0.1%以下。
说实话，很多做IT出身的工程师根本不懂机械现场的脏。切削液的雾气、金属的粉尘、旁边电焊机的电磁脉冲，你拿消费级的设备上去，不出三个月肯定出问题。
那些没人会在PPT里讲的边缘端落地细节
讲完大的逻辑，再讲几个没人会在方案PPT里提的小细节，都是踩过的坑。
首先是数据缓存的设计。很多人觉得边缘端有网络就传，没网络就存SD卡，但是工业现场的消费级SD卡，在-20℃到60℃的温度循环下，写个半年就出现坏道，数据丢了都找不到原因。必须换成工业级宽温eMMC，而且要加掉电保护超级电容——谁也不能保证车间不会突然跳闸对吧？之前遇到过一次，周末园区突然停电，边缘网关里存了3天的故障溯源数据，因为正在写flash，直接掉电导致块损坏，找数据恢复公司弄了两天，才找回来一半。后来给每个网关装了1.5F的超级电容，掉电的时候能撑12秒，把正在写入的块刷完，完成数据落盘，之后再也没出过数据丢失的问题。
然后是数据传输的优先级。很多人做传输的时候，按照采集的顺序依次上传，结果遇到网络带宽紧张的时候，故障告警的数据包被排在了温度、压力这类常规数据后面，等传到云端的时候，故障已经发生了。我们现在的方案是把数据包分成三个优先级：最高优先级的是故障告警数据，只要检测到阈值超限，不管当时带宽多紧张，都要优先把这几十字节的告警包发出去；中间优先级的是每10秒输出的特征值数据；最低优先级的是原始波形片段，只有在带宽空闲的时候才传。之前的项目里，冲头裂纹的告警数据，哪怕当时4G信号只有-110dBm，也要占着带宽先把告警发出去。
差一秒都不行。
还有传感器校准的细节。很多人把传感器采上来的原始数据直接处理，但是边缘端离传感器有几米长的屏蔽信号线，线损带来的信号偏移，还有温度变化带来的传感器零点漂移，这些误差如果带到后续的计算里，会直接让故障预判的准确率掉一大截。我们现在的方案是，每个采集通道每10分钟自动跑一次零点校准，把温度带来的漂移直接补偿掉，比之前在云端统一校准的故障预判准确率高了27%——这是连续跑3个月的实测数据，不是厂商吹的数。
也别贪大求全。很多人觉得边缘端的存储越大越好，上来就配1TB的机械硬盘，其实按照之前算的每天不到2MB的有效数据量，64GB的工业级eMMC存个三四年都用不完。存储介质越大，出现坏块的概率越高，反而增加故障风险，完全没必要。
别信那些厂商吹的“全栈智能边缘”，吹得越狠的，往往连最基本的电磁兼容测试都没在车间做过。做工业场景的边缘端数据处理，从来不是堆算力、选贵的设备就行。你得蹲在产线上，听冲压机的噪声，摸网关外壳的温度，数清楚每次故障发生时的信号变化，才能做出真的能用的系统。
就这么简单。
