干了二十年铸造，提起消失模，我还是会想起那个让我一整周睡不着觉的箱体。全部报废。四十多件，每件成本上千——就因为少算了一个0.8%的收缩率。嘿，别提多酸爽了。
很多人把消失模想得太简单，不就是泡沫模+干砂+抽真空嘛。但说实话，这玩意儿玩精了，比砂型铸造讲究得多。我踩过的坑，可能比你见过的模具都多。今天不扯虚的，就聊点儿实在的。

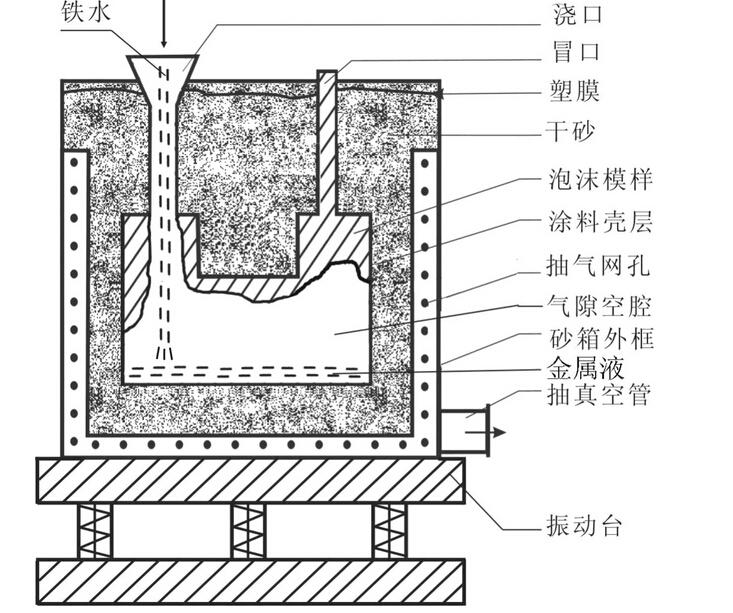

消失模铸造的核心：不是泡沫，是气化与排气
当1650℃的铁水冲进白模，那场面——堪比一场微型火山喷发。聚苯乙烯（EPS）瞬间热解，体积膨胀到原来的50倍以上，同时产生苯类、烯烃等气态产物。如果这些气体不能及时排出，轻则气孔、夹渣，重则呛火喷溅。我就亲眼见过：浇注时铁水从浇口倒喷出来，差点把操作工烫伤。排气，是消失模的生命线。
所以，涂料层的透气性和溃散性必须严格控制。我常用醇基锆英粉涂料，波美度调到60~65，透气率不低于20（AFS标准）。但别迷信数据——每批涂料用前必须做浇注试验。有次供应商换了个助剂，透气率显示正常，结果气孔率飙升到12%，一查，是高温下有机物残留量偏高。气得我直接退货。
还有负压度。很多人书上抄个0.04~0.06MPa就完事。但箱体壁厚不一样，负压必须动态调整。薄壁件我甚至开到0.07MPa，就怕塌箱。但厚大件呢？负压太高会把钢液吸进涂料裂纹，形成脉纹缺陷。这中间的平衡，只能靠经验。不信？你可以试试在夜班浇注时，盯着真空表，它会教你做人。

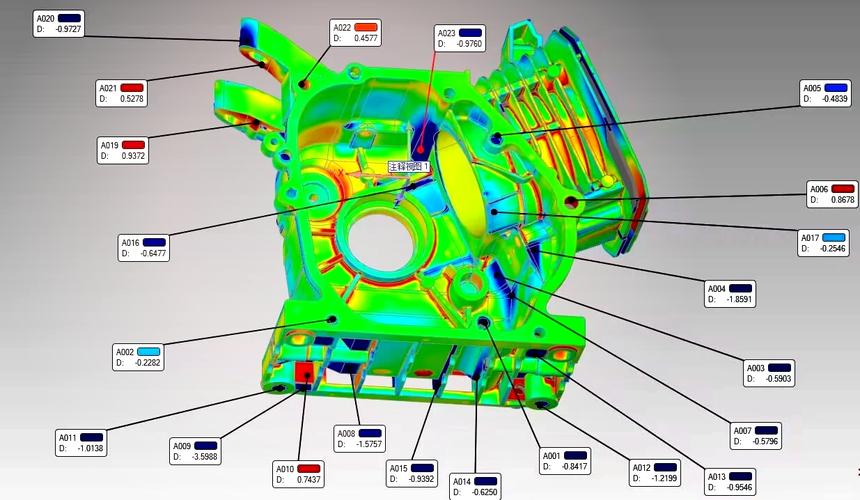

模具设计：别忽略收缩率，尤其那该死的珠粒发泡
消失模的模具（发泡模）不是最终零件，它是母模。你得考虑三重收缩：珠粒预发泡收缩→成型后收缩→铸件凝固收缩。常用EPS收缩率标称0.2%~0.6%，但那是在理想珠粒熟化时间下。有次我急着赶工期，珠粒刚发完2小时就成型，结果模具整体缩小了1.5%，直接废了一批铸件。后来学乖了：熟化至少24小时，环境温度25±2℃，湿度≤50%。
珠粒的密度也关键。通常用0.018~0.025 g/cm³的预发泡珠粒，但浇注温度一高，热解太快，气孔就多。我一般根据壁厚选：壁厚>20mm，密度取上限；薄壁件取下限。发泡成型时的蒸汽压力和时间更是玄学。图纸上写着0.12MPa、40秒，可实际呢？蒸汽管道冷凝水多点少点，结果可能就跑偏。我现在都要求操作工每模记录压力曲线，否则根本找不到废品原因。
还有一个坑：拔模斜度。消失模模具有时为了脱模方便，斜度给到2°甚至3°，但这样一来铸件壁厚不均就来了。我一般建议关键配合面斜度不超过1°，背面可以放大。这得和产品设计人员撕逼——他们不懂工艺。“就按图纸来！”呵呵，最后废了还不是我们背锅。
涂料：我不相信所谓的“万能涂料”
市面上有些卖涂料的，吹得天花乱坠。什么“高透气高耐火一手抓”，你信吗？反正我不信。消失模涂料就是个矛盾体：要透气，就得有微孔，但微孔多了铁水会渗透，产生粘砂；要耐火度高，就得加氧化铝、锆英粉，可这些粉料多了又降低透气性。所以只能根据铸件要求折中。
我现在的策略是：分层涂刷。底层用高透气涂料（比如硅藻土+少量膨润土），面层用高耐火涂料（锆英粉+醇基载体）。底层保证排气，面层防粘砂。刷涂厚度必须用湿膜规控制，总厚度1.2~1.8mm。太薄了强度不够，搬运时就掉块；太厚了开裂、起泡。特别是边角处，一定要刷到位——不然浇注时铁水一冲，角直接溃散，那铸件就成了艺术品，残次品那种。
烘烤也是痛点。我见过很多厂，涂完往烘房一扔，150℃烘一晚上。结果呢？表面干了，里面还是湿的。一浇注，水汽爆炸，气孔满天飞。我现在要求：阶梯升温，先60℃保温2小时，再100℃保温2小时，最后120℃保温至完全干燥。虽费电，但比废品划算。

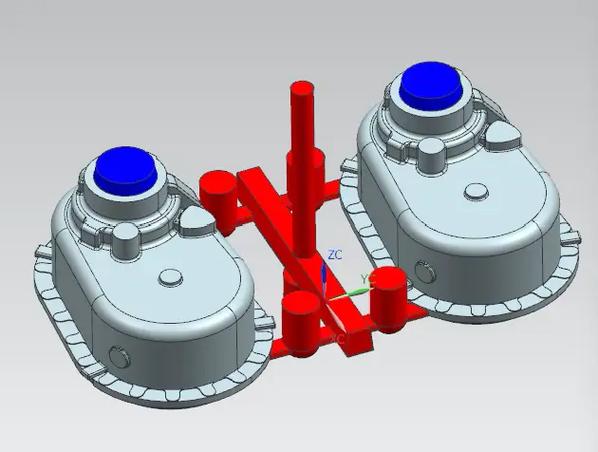

浇注系统：速度快了会呛火，慢了会塌箱
消失模的浇注速度是个技术活。铁水推进速度必须略大于白模气化速度，否则铁水被气体包裹，形成“冷隔”；但如果太快，气体来不及排出，直冲冒口，就会发生“呛火”，铁水飞溅，危险！我一般根据模数（M=V/A）估算浇注时间：t = K * M0.5，K取3~5（灰铁取小值，球铁取大值）。但这是书本公式，实践时还得调。
记得有一次做球铁轮毂，模数计算浇注时间20秒，结果10秒就浇完了，工人图快——然后整炉气孔，金相都救不回来。后来强制用“浇口杯+定量浇注机”控制流速，才稳定住。所以别太相信自己，得靠装备。
浇口位置设计更得小心。消失模不能像砂型那样随意加冷铁，所以顺序凝固全靠浇冒口布局。我一般让铁水从厚壁处引入，向薄壁处推进，最后在最高最远处设集气冒口。有人问：“能不能用保温冒口？”可以，但要算冒口颈模数，确保它晚于铸件凝固。用福塞科那种发热冒口更好，但成本高，老板不一定批。
最后几句掏心窝的话
消失模铸造，不是万能药。复杂的箱体、壳体，它能大幅减少砂芯，但大型汽缸体？还是别碰，气孔能让你怀疑人生。选对产品，是成功的一半。我现在的经验：铸件单重50kg以下，壁厚均匀，无过多孤立热节，消失模优势最大。
另外，工艺控制必须死磕。温度、时间、负压、涂料参数，一个点失控，全盘皆输。最好别总指望老师傅的“手感”，上传感器、上记录仪，把工艺固化下来。废品率能从10%降到2%，数据不会骗人。
好了，就喷这么多。如果你正被消失模折磨，记得：你不是一个人在战斗。这行就是不断填坑的过程。
