模具不是漏斗，浇注系统是门艺术

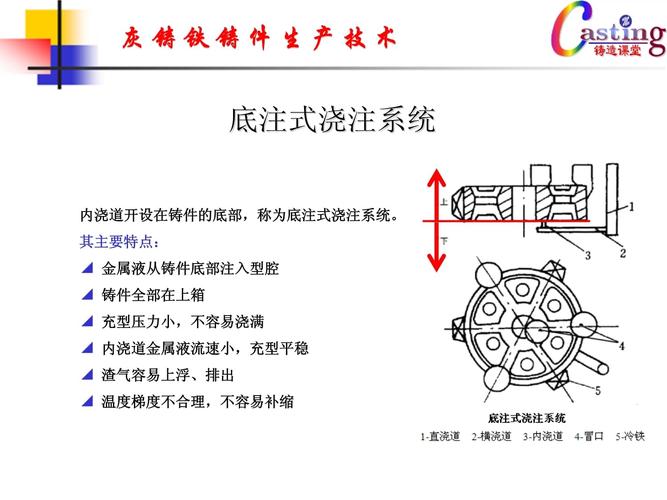

很多人，尤其是新手，觉得重力铸造的模具设计就是挖个洞倒金属液。大错特错。浇注系统的设计直接决定铸件是产品还是废品。我习惯把浇注系统比作城市的给排水网络——你得让金属液平稳、快速地充满型腔，同时把气体排出去，还要考虑顺序凝固。 说个真事儿。有次做一个铝合金壳体，壁厚不均，最薄处4mm，最厚处30mm。我最初用了顶注式，简单粗暴，结果厚大部位缩得一塌糊涂。后来改成底注式，加了个侧冒口，再配合冷铁——嘿，问题立马改善。但这中间的模流分析跑了七八遍，改图改到吐。所以，做重力铸造，模流分析不是可选项，是必修课。别信那些老师傅说“凭经验就行”，现在的铸件越来越复杂，经验有时候就是坑。
分型面选不好，后处理累断腰

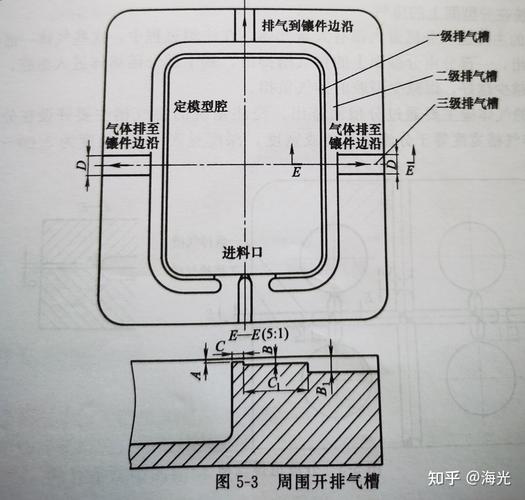

分型面的选择，直接影响铸件精度和模具寿命。原则都知道：尽量放在最大截面处，减少侧抽芯。可实际产品往往让你想掀桌。上次有个客户，非要把分型面放在一个曲面上，说外观要求高，不能有合模线。我解释说这样模具结构复杂，飞边难清理，他死活不听。结果呢？模具做出来，每次开模都带出飞边，打磨工看见就骂娘，生产效率降了30%。最后还不是改了平直分型面，增加后加工工序。唉，很多时候，坚持技术原则比讨好客户更重要。 对了，排气槽一定要留够。我最怕模具工不重视排气，随便划两刀，深度0.1？太浅根本不起作用，铝水表面张力大，气体憋在里面就是气孔。我一般分型面上排气槽深0.2-0.3mm，宽10-15mm，间距50左右。并且在容易紊流的地方加排气塞。别省这点小钱，一个排气塞几块钱，一个气孔废品几十上百。
涂料，别只当是脱模剂
说到涂料，很多厂就用那种最便宜的，刷一遍了事。他们不知道，涂料厚度和种类直接影响冷却速度和铸件表面质量。我曾经做过一个薄壁件，老是冷隔、浇不足。后来换了一种绝热涂料，在模具局部喷涂加厚，让金属液流动更顺畅，问题就解决了。涂料层还能保护模具，延长寿命——这笔账要会算。我习惯在模具使用5000模次后测量涂料磨损，重新喷涂，不然模具一旦基体裸露，冲蚀起来修复成本超高。 还有，模具冷却设计经常被低估。自然冷却效率低，量产时就得加水冷或风冷。但冷却水道的位置很关键，离型腔太近，局部激冷导致裂纹；太远，效果差。我通常建议水道距离型腔表面至少25mm，用模流分析优化。有一次我设计的一个铜合金铸件，因为水道太近，模具用了几百模次就开裂，直接报废——教训惨痛。缺陷诊断：像侦探一样推理

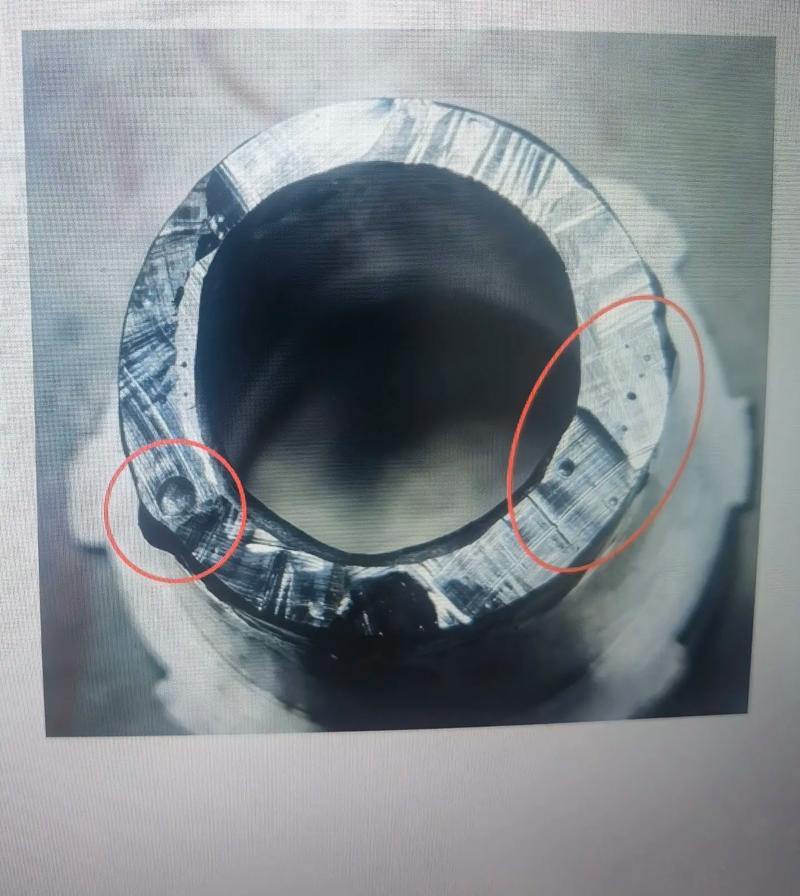

铸件缺陷是工程师的日常。缩松、气孔、冷隔、裂纹、夹渣……每种都对应着工艺参数的偏差。我喜欢用排除法。比如，出现气孔，先看是析出性还是侵入性？析出气孔圆整，内壁光亮，那可能是铝液除气不充分，或者浇注温度过高；侵入气孔不规则，壁粗糙，检查涂料是否未干透、排气是否足够。这些都需要现场快速判断，而不是坐办公室瞎猜。 记得有次，铸件内部密集小孔，大家都说是缩松，要求加大冒口。我切开一看，孔洞表面光滑，断定是氢气析出——是铝液精炼除气没做好。建议熔炼工序增加旋转除气时间，问题解决。所以，现场工程师必须懂点金相和断口分析，不然会被牵着鼻子走。
材料选择：不只是看牌号
常用重力铸造合金：A356、ZL101、ZL104等。选材不光看力学性能，还要考虑铸造性能。比如，Al-Si系合金流动性好，适合薄壁件；Al-Cu系高温强度好，但热裂倾向大。对于复杂薄壁结构，我偏爱A356，因为它共晶硅相呈粒状，韧性好，而且可以通过Sr变质处理细化。但变质处理有有效期，超过半小时效果下降，必须现场控制。有一次外协厂变质处理超过时间没浇注，全炉报废，损失好几万——你说冤不冤？ 锌合金重力铸造，我做过一些装饰件，流动性极好，但容易产生热裂，模具温度控制更严格。铜合金，导热要求高的零件，比如电极夹头，用重力铸造，寿命比机加工的好，因为晶粒流线连续。但铜合金浇注温度高，模具寿命是个大问题，要用高强度热作模具钢，还要渗氮处理。 所以，工艺选材要匹配，不能只看材料单价。计算成本要算上模具寿命、废品率、后处理费用。有时候，材料贵一点，但综合成本反而低。写在最后
