上周三的机械设计实训课，我站在第三组旁边盯了整整二十分钟。
组里两个男生，一个蹲在地上拧光源支架，一个对着电脑屏幕调阈值，屏幕上的划痕检测框飘来飘去，连工件表面的指纹都能识别成缺陷。
没人说话。
就这么僵着。
我走过去瞥了一眼。
他们的光源支架，离工件的高度差了整整8厘米。
最先卡壳的，从来不是算法
最早设计这门实训模块的时候，我们也走了弯路。总觉得机器视觉外观检测嘛，核心是算法，是软件，是调阈值的熟练度。甚至一开始的教案里，三分之二的课时都在教Halcon的基础算子，怎么找边缘，怎么做模板匹配。
上了两节课才发现不对。
学生对着软件点得溜，一回到机械结构的部分，全懵。
不知道工件放上去的定位误差要控制在多少范围内，相机拍出来的图才不会偏出视场；不知道不同材质的工件，光源的安装角度要跟着调多少；甚至有组为了固定光源，用透明胶把LED灯带粘在铝型材上，跑了十分钟灯就歪了。
说实话，好多人一提到这类检测，第一反应是这是计算机专业的事，跟机械设计有啥关系？大错特错。你连工件怎么摆稳，光源怎么装不晃，检测工位的防振垫选多厚都不知道，再好的算法也是白搭。

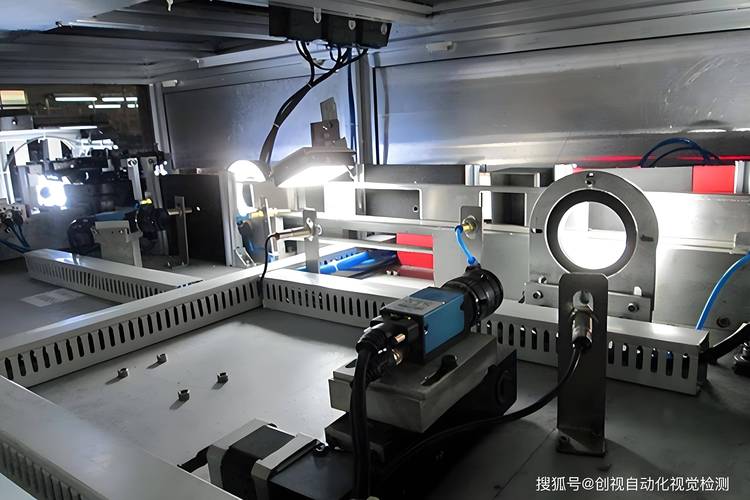

上次有个组做阳极氧化磨砂铝盖板的检测，一开始把环形光源垂直打在工件表面，整个反光面糊成一片，不管怎么拉阈值，都把表面正常的明暗不均当成划痕，折腾了一下午都没跑通。后来把光源斜30度安装，换低角度的漫反射光源，整个图像的对比度立刻就上来了，假影少了一大半。
问题又来了——他们用的普通铝型材支架，每次拧螺丝调整角度，相机的位置就跟着晃，今天调的30度，明天来上课再拧，角度就差了好几度，根本没法复现检测条件。后来我们把光源安装座改成带快拆角度刻度盘的，不用每次拧完螺丝拿量角器测，直接卡到对应刻度位就行，省了好多重复调整的时间。
别把实训目标搞成“软件操作考级”
第一版教案最离谱的地方，是把整个检测流程拆成了一步一步的操作手册：第一步打开软件，第二步载入预设模板，第三步调整阈值到120，第四步导出检测结果。
学生照着步骤点，15分钟就能跑通整个流程，看起来特别顺。
但一到独立设计环节，给他们换个检测对象，比如从铝盖板换成带印刷标识的塑料外壳，立刻就卡壳。不知道该选什么光源，不知道相机的安装高度要怎么算视场范围，甚至连检测距离变了之后，镜头的焦距要调多少都不知道。
后来我们干脆把所有的软件操作步骤全部从教案里删掉。第一节课上来就给学生扔一堆零件：有带细微划痕的金属片，有印刷偏移的塑料标贴，有表面带浅凹坑的注塑件，旁边堆着不同类型的光源——环形的、条形的、同轴的、低角度的。让他们自己搭工位，自己想办法把“哪些是真缺陷，哪些是反光造成的假影”分清楚。
好多人一开始就钻牛角尖，追求“检测出所有可能的缺陷”，把阈值拉得特别严，结果连工件上正常的加工刀纹都当成不合格，检测通过率直接掉到30%。我们也不直接给答案，就让他们自己算：如果检测灵敏度拉到最高，误报率会涨多少？对应到真实生产线上，每小时要多挑出来多少个好零件，工人的复核工作量会增加多少？
上次有个女生组，一开始死磕要把0.1mm的浅划痕都查出来，最后算出来误报率17%，自己都笑了——说真要把这套方案拿到工厂，质检组长得把她们赶出来。
那些看起来“没必要”的机械细节，才是核心
这大半年改实训台，我们没买过特别贵的工业相机，也没追最新的算法版本，反而在几个机械细节上花了好多时间。
定位挡块的公差，一开始我们用3D打印的挡块，学生每次放工件，手劲不一样，工件摆的位置差个0.2mm，检测的图像就偏一块，软件模板匹配直接报错。后来把挡块换成带弹簧顶珠的结构，工件放进去“咔哒”一下就卡到固定位置，重复定位精度能到0.05mm以内，学生再也不用每次检测前都重新校准模板。
相机支架的防振设计，一开始我们直接把相机固定在铝型材上，旁边学生走动带的振动，都会让图像边缘抖，检测框飘来飘去。后来在支架和台面之间加了2mm厚的硅胶减振垫，振动带来的图像偏移直接降了80%，学生再也不用因为画面抖反复重拍。
好多同行做这类实训模块，总想着堆贵的设备，觉得买几万块的相机，装正版的算法软件，才叫“高端实训”。不对啊。学生来上机械设计的课，不是为了以后当只会点软件按钮的操作员，是要能明白，为什么这个检测工位要这么设计——为什么这个角度装光源，为什么挡块要做这么高的重复精度，为什么要加减振垫，这些设计背后的取舍，才是机械设计方向的学生要学的东西。
上周最后一次实训验收，有个之前总吐槽“这课跟机械设计没关系”的男生，自己给实训台加了个可翻转的光源保护盖，怕下课的时候落灰影响光源的亮度。
挺好。
比他考多少分都强。
