上个月帮苏州一家做汽车结构件的厂排产，他们上了快两年的工艺仿真系统，最后输出的冲压件回弹预测值和实际测出来的差了1.2mm，模具改了三版还是装不上。说穿了，根本不是软件不行，是他们从建模第一步就走偏了——把数字工艺仿真建模当成了三维CAD模型的“格式转换”，连最基础的工艺边界条件都没摸对。
别上来就划网格：建模的第一步从来不是网格质量
很多人一打开仿真软件，第一反应就是点网格划分按钮，对着网格质量指标反复调，总觉得正交度到90分以上、网格数量到百万级，模型就靠谱了。真不是。建模的核心是把物理过程的边界拆对，网格只是最后一步的离散化处理。
比如做机加工的切削仿真，按照GB/T 31557.2-2015《金属切削过程仿真 第2部分：车削仿真》的规范要求，毛坯的初始残余应力场是必须作为初始条件导入的。我见过太多工程师直接把无应力的理想毛坯模型导进去，算出来的切削变形量，和实际批量加工的零件变形能差出去30%都不止。
上次那家汽车结构件厂，做SPCC冷轧板的冲压仿真时，直接把板料的初始屈服强度输成了材料手册上的标称值235MPa，根本没考虑实际采购的板料因为钢厂批次差异，实际屈服强度在220-250MPa之间波动，再加上板料本身的厚度公差是±0.08mm——就这两个最基础的参数没校准，最后回弹预测能准才怪。真的，我每次看到有人对着材料手册抄参数就头疼，你去车间拿个测厚仪抽3块板量一下，花不了10分钟，比你在软件里调10次惩罚函数有用多了。
边界条件不是填参数表：那些被忽略的“软接触”细节
还有个常见的坑：填边界条件的时候，照着机床说明书抄额定参数——卡盘夹紧力输成10kN，进给率输成工艺卡上写的1200mm/min，摩擦力系数取软件默认的0.1，填完就等着出结果。这哪是建模仿真，这是填高考答题卡啊。

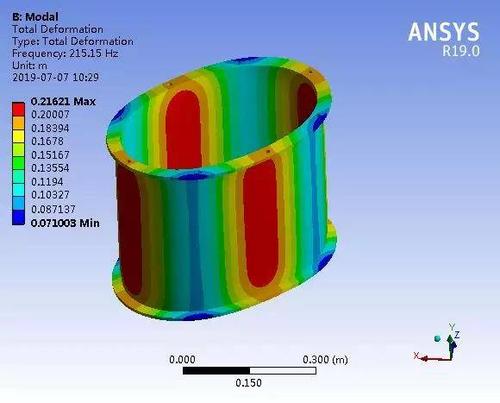

按照ISO 19373:2019《机床检验通则 数控加工仿真模型的精度要求》，做五轴铣削的工艺仿真时，必须把主轴的径向跳动、刀具悬长对应的动态刚度、工装夹具的实际接触刚度都纳入边界条件——这些参数根本不是软件自带的材料库能给你的。之前做航空铝合金薄壁结构件的加工仿真，一开始我们把夹具和零件的接触刚度设成了1e8 N/m，算出来的零件加工后面平面度是0.03mm，实际加工出来是0.12mm，差了整整四倍。后来去现场拿力锤做了个简单的激振测试，才发现夹具定位面积了一层没清理干净的铝屑，实际接触刚度只有2.2e7 N/m，把这个参数改完重新计算，仿真值和实测值的差还不到0.01mm。
说实话，很多人吐槽工艺仿真“不准”，本质上是把仿真当成了实验室里的理想模型，忘了你面对的是车间里沾着切削液、带着部件磨损、甚至有时候操作工会偷偷把进给调快5%的真实生产环境。对吧？你要是把所有条件都按最理想的状态设，算出来的结果再漂亮，到了车间全是废纸。
别迷信仿真精度：模型的适用边界要写在交付清单里
刚接触仿真的年轻工程师，很容易陷入一个误区：为了追求和实测值的极致匹配，不停调参数、加密网格，非要把误差压到1%以内才算满意。其实真没必要。
我们做数字工艺仿真的核心目的，是在工艺方案落地之前，把大概率会出问题的坑提前找出来，不是在实验室里写学术论文。比如做低碳钢的CO2气体保护焊仿真，只要模型能准确预判焊接变形的趋势、最大变形位置，把变形量的范围控制在±15%以内，就完全可以满足工艺规划的需求。你要是非要把模型调到和实测值差0.1mm以内，得花掉至少3倍的建模时间，性价比极低。
之前接的一个工程机械焊接件项目，客户一开始要求仿真的焊接变形值和实测值的误差控制在5%以内，我们花了两周时间校准了焊接热输入、材料的高温性能参数，最后算出来的误差是3%。结果后来客户换了个焊接操作工，实际焊出来的变形量比当时校准的试件大了20%——你说这模型再准有啥用？这种时候你再去调模型，纯纯浪费时间。
正确的做法是，在交付仿真模型的时候，必须明确写清楚模型的适用范围：比如适用于板厚6-12mm的Q355B材料，焊接电流220-260A、电压28-32V的工艺窗口，超出这个范围，模型的预测精度会自然下降。这不是模型做的不好，是工程本身就没有能覆盖所有工况的万能模型。
我见过最夸张的例子，有人为了算一个1米见方的焊接件，把整个模型的网格尺寸设成0.5mm，算一次要跑36个小时，最后出来的结果和网格尺寸2mm的模型比，误差才2%——这时间拿去车间跟操作工聊两句，都能多摸清楚两个影响变形的实际因素。
上周去那个苏州的汽车结构件厂，给他们把模型的参数重新校准了一遍：把板料的批次强度、厚度公差、模具的实际间隙都导进去，现在做出来的回弹预测值和实际试模的差了0.15mm以内，模具改一次就合格了。
其实数字工艺仿真建模从来不是什么高大上的黑科技。它本质上就是把你脑子里攒了十几年的工艺经验，翻译成软件能看懂的参数，让你在试模之前，就能把那些会让你加班改图的破事提前揪出来。
别把它当炫技的工具。
它就是个帮你少加班的工具。
