说实话，第一次在车间见到等温锻造时，我整个人是懵的。模具和工件都加热到同样温度，然后慢慢压——这不就是高级一点的热锻吗？后来才明白，这里面的门道，深了去了。
那是个阴雨绵绵的下午，我们组接了个钛合金叶片的活。传统热锻根本搞不定，表面裂纹像蜘蛛网一样。老板拍板：上等温锻造。结果呢？成品出来那刻，我差点把咖啡泼在检测报告上——尺寸公差控制在了±0.1mm，晶粒均匀得像教科书上的示意图。从那天起，我就被这个工艺彻底征服了。
模具和工件同温，图个啥？
等温锻造的核心其实特直白：让模具和坯料保持相同温度，通常比普通热锻低50-150°C。为啥？你想想，热锻的时候，热坯子碰冷模具，表层立马冷却硬化，变形抗力蹭蹭涨，内部流变又跟不上，最后撕裂了。等温锻造就不给你这个机会——整个变形过程，温度均匀得像瑞士手表里的齿轮啮合。这样一来，材料塑性高得离谱，复杂形状也能一次成形。
不过，别把这事想得太简单。模具加热到和工件一样的高温——比如锻造钛合金时，模具得烧到900°C往上——这对模具材料的要求简直变态。镍基高温合金模具？贵到你怀疑人生。而且加热系统也是个大坑。我见过有人拿感应加热凑合，结果模具温度梯度超过15°C，锻件直接废掉。后来我们老老实实用电阻加热加闭环控温，PID调参调到想吐，才把波动压在±5°C以内。
慢，才是真正的奢侈
等温锻造还有一个反直觉的特点：极低的应变速率，通常在10⁻³~10⁻⁵ s⁻¹。普通锻造“咣当”一下完事，这可好，压个叶片能花上十几分钟，甚至半小时。慢到什么程度？有一次新来的实习生盯着液压机看了五分钟，问我是不是机器卡住了。我指了指旁边示波器上的位移曲线，说：“看见没，每秒才下去0.1毫米，你得跟它磨性子。”
慢是为了迁就材料的超塑性。很多难变形合金，比如Ti-6Al-4V，在特定温度区间和低应变速率下，延伸率能飙到1000%以上——你没看错，四个零。这种状态下，金属像软化的口香糖，能乖乖填满模腔每个角落。但超塑性对温度敏感得像个大小姐，温度低十度，延伸率可能腰斩。所以工艺窗口极窄，仿真分析就成了护身符。我习惯用DEFORM先跑一遍，看看再结晶分数和晶粒尺寸分布，把危险区域标红。不然贸然上机，炸模都有可能。
说到仿真，想起一桩糗事。有次偷懒没做物理模拟，直接从图纸到锻件，结果模具充填不满，缺肉。那批钛合金关节轴承座，二十几万，全打了水漂。后来学乖了，用铅锡合金在木模上先做冷模拟，再拿透明模做热模拟，最后才敢上真家伙。工程师的信条：能模拟解决的，千万别直接莽。
模具设计上的那些坑，我替你踩过了
设计等温锻造模具，有个细节很多人栽跟头——热膨胀补偿。模具和工件都在高温下工作，室温下的尺寸到工作温度会涨出一截。锻件冷却后收缩，尺寸就偏了。所以模具型腔必须按膨胀系数反向计算并放大。不同材料膨胀量不同，钛合金和模具用的K403高温合金，热胀系数差了将近一倍。我做过一个表格，把从室温到锻造温度的累计位移算进去，还要考虑冷却时的相变体积效应。稍有不慎，出来的锻件要么椭圆，要么锥度不对。
还有润滑。别小看这层膜。高温下常规石墨乳很快就烧蚀了，效果打折。我们试过氮化硼涂层，耐温不错，但涂覆均匀性控制不好，局部粘模。后来改成玻璃润滑剂，熔化后形成连续薄膜，效果拔群。但清理麻烦，锻后得喷砂去掉玻璃层。唉，世上安得双全法。
分模面的选择也不能马虎。等温锻造压力低，飞边槽可以设计得浅一些，提高材料利用率。但排气槽必须留足，否则闭气会使局部填充不足。有一回，模具排气孔被润滑剂堵了，锻件表面起泡，像蛤蟆皮。从那以后，每次装模我都拿气枪一根根孔吹一遍，强迫症似的。
微观组织的魔术，有时惊喜有时惊悚

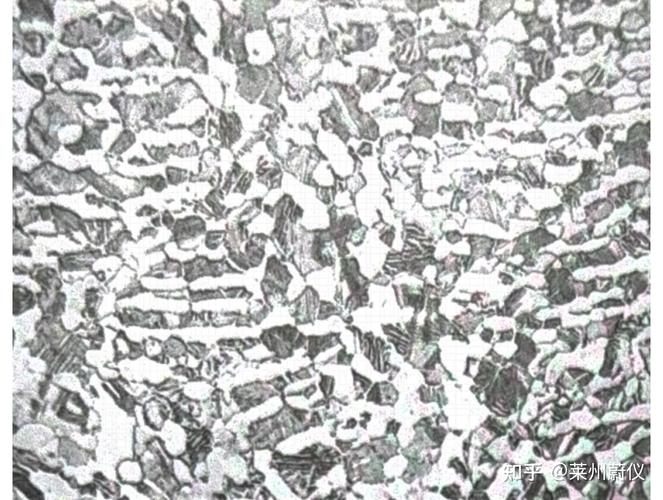

等温锻造最迷人的地方，是它能把微观组织玩出花样。通过控制变形量和冷却速率，可以得到均匀的等轴晶粒，甚至双态组织，疲劳性能比普通锻件高30%以上。我记得给某航空发动机做涡轮盘时，客户要求在转子部位获得细晶强化，而在轮缘保持粗晶抗蠕变。这几乎是神级操作。最后我们利用等温锻造的分段变形和局部冷却，硬是做到了。金相照片出来时，实验室主任说了句：“这简直是艺术品。”
但微观世界也有脾气。动态再结晶不完全，会导致混晶——粗大的未再结晶晶粒混在细晶里，机械性能直接拉胯。原因多半是变形量分配不均或温度波动。所以工艺设计时，我总会把各道次的应变、应变速率、温度做成矩阵表，逐格确认再结晶驱动力足够。必要时加一道中间退火，消除畸变能。麻烦，但值得。
等温锻造也不是万能药。它慢，成本高，只适合那些用常规工艺搞不定的高附加值零件。比如航空发动机的钛合金风扇叶片、燃气轮机的IN718高温合金盘件、以及生物医用植入物。大批量低成本件还是省省吧。但若你面对的是极难变形的材料，或者对组织性能要求近乎变态的设计，等温锻造就是那把钥匙。
最后啰嗦一句：设备投资慎重。等温锻压机通常要配备加热保温系统、惰性气体保护、低速稳定控制系统，一整套下来没个几千万下不来。小厂想入这个局，得先算清楚投入产出比。不过，当你手捧那个表面光亮、组织匀净的锻件时，那种工程上的成就感，确实让人上头。
