那次差点让我背锅的锻裂事故
说实话，干机械设计这行，最怕的不是画图，是半夜被车间电话吵醒。有一回，凌晨两点，锻造班长语气很急——一根42CrMo调质转子轴，刚锻完，端头给裂了，裂纹深得能塞进指甲盖。我脑袋嗡一下，项目节点要到了，这根轴毛坯就值二十多万。赶去现场，看见那豁口，心都凉半截。但凭经验摸了摸断口，氧化色很重，不是淬裂，是锻造时就已经撕开了。 这根轴我们用的是传统的自由锻拔长，变形量没给到位，心部疏松没焊合。后来查工艺记录，主变形只在表面游走，中心根本没压实。那之后我开始死磕径向锻造。这东西，说白了就是让金属像揉面团一样，四面八方挨锤——四个甚至六个锤头绕着坯料高频同步锻打，圆心处材料受到的是三向压应力。别小看这个“揉”，对心部缺陷的焊合，效果是天差地别。
锤头、频率和那该死的同步精度

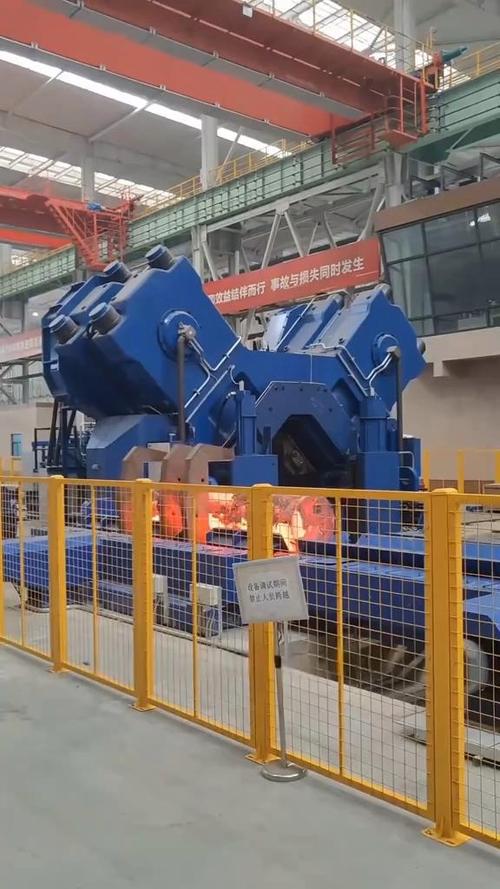

径向锻造机不是新鲜玩意，二战前后就用在炮管制造上。但直到现在，国内能把这玩转的厂子也不算多。机器分机械式和液压式，机械式的靠偏心轴驱动，锤头来回砸，频率高，但行程固定；液压式的柔性好，力能大，可频率上不去。选型时候就是纠结——你是要高频浅打，还是低频深压？我个人的偏好，做长轴类、管类，优先考虑机械式，频率提到1200次/分钟以上，表面质量蹭蹭上去；要是搞难变形合金，TC4、Inconel 718那种，还得液压式，虽然慢，但力道足。 同步精度是个大坑。理论上四个锤头要完美同步，误差需控制在0.1毫米内。现实呢？设备用两年，导轨间隙大了，锤头相位就开始漂。有一次锻一根直径300的30CrMnSiA炮管，内孔偏心率突然跳到1.5毫米，差点整根报废。拆开一查，一个锤头的铜滑块磨损了0.3毫米，连锁反应导致它迟滞了5度相位角。后来我们加了光栅尺闭环监测，定期换滑块，这才稳住。哦对，还有润滑，锤头与坯料接触瞬间局部压力飙到1500MPa以上，不加石墨水基润滑剂，模具秒秒钟拉伤给你看。
工艺窗口：窄得像刀锋的平衡点
案例：一根炮管的诞生与芯棒断裂的噩梦
