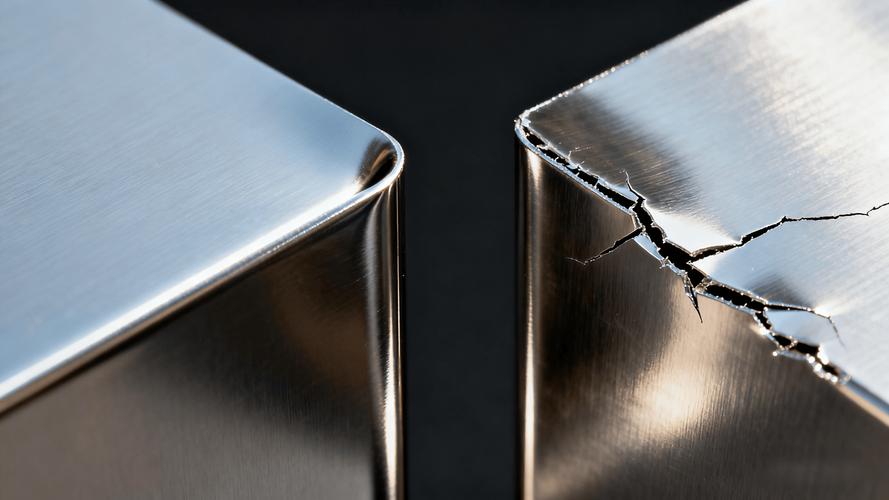

有时想起刚入行那会儿，画了个钣金件，折弯半径标了个R0.5，材料是3mm厚的不锈钢。图纸下发后没多久，车间师傅的电话就来了，语气颇为不善：“你这设计的，是想让我把这个件折裂还是咋的？”一头雾水，赶紧跑去车间，看着师傅费劲地把工件塞进折弯机，一声闷响，果然，拐角处裂纹清晰可见。那一刻，脸上火辣辣的。后来才明白，折弯这事，不是标个角度和半径就完的。书上写的那些最小折弯半径，在实际材料、模具、甚至机床面前，往往得打个折扣。
折弯工艺，看似简单，实则处处是坑。今天把这些年攒下的经验、犯过的错、总结的“土方法”分享一下，希望对那些刚接触钣金设计的兄弟有点用。我不会讲那种“折弯分为自由折弯、三点折弯……”之类的定义，太虚了。咱们直接聊干的。
材料不会说谎，回弹比你想象的要顽固

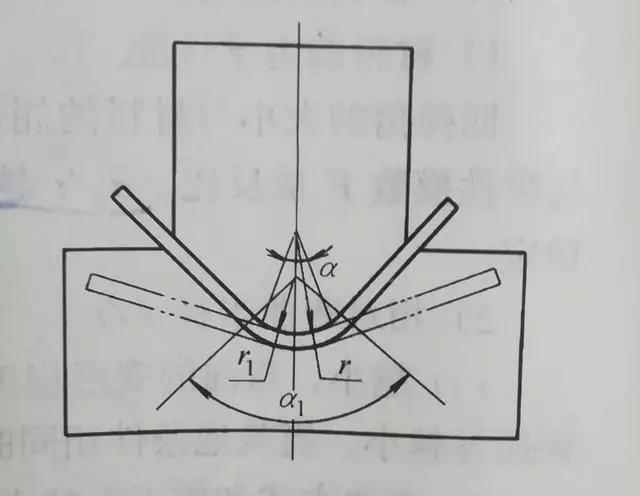

一个最容易被新手忽视的问题：回弹。你画了个90度直角，折出来可能只有85度。为啥？金属有弹性，塑性变形后总要回弹那么一点点。不同材料，回弹量天差地别。不锈钢，尤其是那种硬态不锈钢，回弹角能到10度以上；低碳钢好点，也就1~3度。铝？看牌号，有的回弹比钢还大。
以前我设计过一个通信机柜的侧板，材料是1.5mm的5052铝。折弯图纸上标的是90度，结果第一批样品全部角度偏大，装配缝隙能塞进一枚硬币。供应商抱怨说，调了好久模具，角度补偿加得都快怀疑人生了。后来我学乖了，对于重要折弯，直接在设计阶段就考虑回弹补偿。现在我的图纸，如果对外观或装配有要求，一定会标注预计的回弹量，或者干脆把折弯角度标成89.5度、88度这种带小数的，逼着工艺和模具去注意。计算回弹，有经验的可以用公式估算，比如对于V形折弯，回弹角 = (K * R * E) / (S * Y)，这里K是模具系数，R是弯曲半径，E是弹性模量，S是材料厚度，Y是屈服强度。但说实话，这玩意儿算出来也不准，最好还是试模确认。软材料、厚材料，回弹小；硬材料、薄材料，回弹大——记住这个趋势基本不出错。
还有一个隐藏的坑：轧制方向。板材是轧制出来的，顺着轧制方向和垂直方向，机械性能不一样。如果你把折弯线与轧制方向平行，开裂风险更高，最小折弯半径得放大1.5～2倍。重要件，最好标注折弯线方向，逼着下料的人注意排版。我以前不知道这个，一个设备支架，折弯后批量开裂，查了好久才找到原因，换了个展开放料方向，问题消失。所以，设计时要考虑纹理方向，尤其是硬脆材料。
展开长度算对了，才是真正的钣金设计
折弯展开，算长度。这是基础得不能再基础的东西，但无数人栽在这上面。常用公式：展开长度 = 直线部分长度之和 + 折弯补偿系数 × 折弯次数。那个系数，也叫K因子，或者直接用折弯扣除表。问题在于，每个工厂、每台设备、甚至每个操作工的“习惯”都会影响这个系数。你按理论值算出的展开尺寸，可能人家折不出来，或者折出来差一大截。
我现在的习惯是，重要件，先试制。如果无法试制，就要求在展开图上注明“展开尺寸仅供参考，折弯后修配”之类的免责声明——虽然有时候没啥用，但至少提醒了工艺。更严谨的，我会在技术要求里写上：折弯系数按经验值XXX（从表格里查的），或者直接给出折弯扣除值。还有个细节，对于多道弯的零件，公差会累积。你每道弯给±0.5度，三道弯下来，最后那个边的位置可能偏出1.5mm以上。这时候，要采用基准边定位，或者把公差分配给累积方向。我见过一个机箱面板，上面有8个折弯边，结果最后装配孔位全跑了，就是把公差当摆设的后果。
模具决定成败，别只盯着图纸看

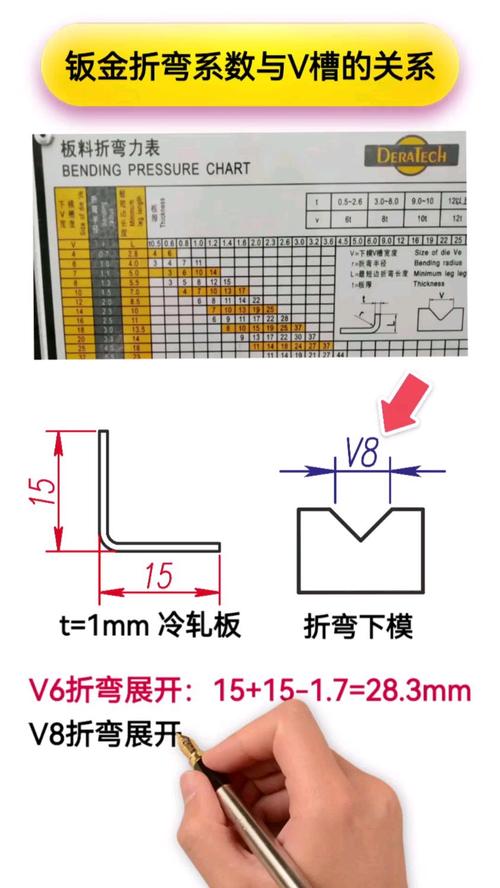

你以为折弯模具就是上下V槽那么简单？Too young. 上模的刀尖圆角，下模的V槽宽度，都直接决定了折弯半径和所需的压力。同样板厚，用不同宽度的V槽，得到的内弯曲半径不同，折弯力也不同。标准模具一般满足大部分情况，但遇到特殊要求，比如极小的弯曲半径，或者表面不能有压痕，就得定制模具，或者用翻板模、无痕模之类。
有一次我要在一个2mm厚的不锈钢板表面折出一个极小的R角，用于卡扣。普通模具下去，不但半径达不到，表面还拉伤。最后加了整形工序，先用大R模预弯，再用尖锐模具压到位，成本翻倍。所以，设计时就要想好，你的折弯半径能实现吗？看看厂里有啥模具。最好和模具供应商或车间师傅聊一聊。
还有，压力计算也很重要。折弯力 = (1.42 * L * S^2 * T) / V，L是折弯长度，S是板厚，T是材料抗拉强度，V是下模V槽宽度。算出来要是超过了机床吨位，要么换大机器，要么改工艺，比如用更大的V槽（但会改变半径），或者干脆更改设计。我就见过设计了个超长厚板折弯，结果车间200吨的机器干不动，工件卡在半道儿上，尴尬。
设计细节：那些让加工师傅骂娘的“神操作”
分享几个我亲历或见过的反人类设计。
1. 离边太近的孔。在折弯线上开孔，或者离折弯线过近（小于板厚+折弯半径），孔一定会变形，甚至撕裂。这种件，要么先折弯后钻孔，要么改设计，把孔挪远点。如果你看到图纸上有个方孔边缘距折弯线才1mm，赶紧提醒设计师，别等报废了哭。
2. 尖角缺口。在折弯位置，如果毛坯上有内尖角，应力集中，必裂。需要加止裂槽，简单的一个小圆孔就好。这是常识，但忙起来就忘。
3. 折弯顺序。有些复杂的零件，几道弯，但模具会干涉。设计时如果不模拟一下，可能根本折不出来。现在有三维软件模拟，但最好还是在脑子里过一遍工艺。
4. 表面处理与折弯。比如已经喷塑、电镀的工件再折弯，涂层开裂脱落。一般先折后处理，除非你是银行ATM机外壳那种厚喷涂，没办法先折返后就只能小心。有些技术是折后再处理，但要留出工艺孔排水。
5. 公差标注。给折弯件标注线性尺寸时，注意基准。最好不要用外表面到另一个外表面这种受折弯影响大的距离，而是用到一个基准面的距离。因为材料厚度有公差，折弯角度有公差，几重累加后，那个距离波动很大。
最后，我想说，折弯工艺这门手艺，一半是科学，一半是经验。你待在办公室里看文献，永远体会不到车间里机油味儿混着钢板碰撞声的那种感觉。下次设计钣金件，不妨下车间看看，和师傅多聊几句，递根烟，听听他们抱怨什么，你学到的会比读十本书都多。
好了，先写到这，得去改图纸了。
