说实话，干机械这行，没被钣金展开折磨过，那你的职业生涯是不完整的。我至今记得自己刚入行时，认认真真在SolidWorks里画了个完美的折弯件，展开图一出来，自信满满甩给车间——第二天就被师傅拎到现场，指着那道豁亮的缝子：“小伙子，你这图，神仙也对不上啊！” 当时脸滚烫。后来才明白，软件只能给你一个参考，真正吃透展开，得靠血肉模糊的经验。
K因子不是魔法数字
书上说，钣金折弯时，中性层在材料内部某处，从内表面到中性层的距离与板厚之比就是K因子。听起来很干净，对吧？可实际上，这个K因子是个滑头——它跟着材质、机床、模具、甚至操作工的心情在变。碳钢板，我们习惯取0.45，但碰到硬态不锈钢，你再取0.45试试？展开长直接短一截！有次做2mm的304板，折90°，我按K=0.45算，展开长210mm，做出来死活差0.8mm，焊后打磨累得半死。后面逐批微调，最后K因子稳在0.38才消停——不同批次的材料硬度都有波动，你敢信？

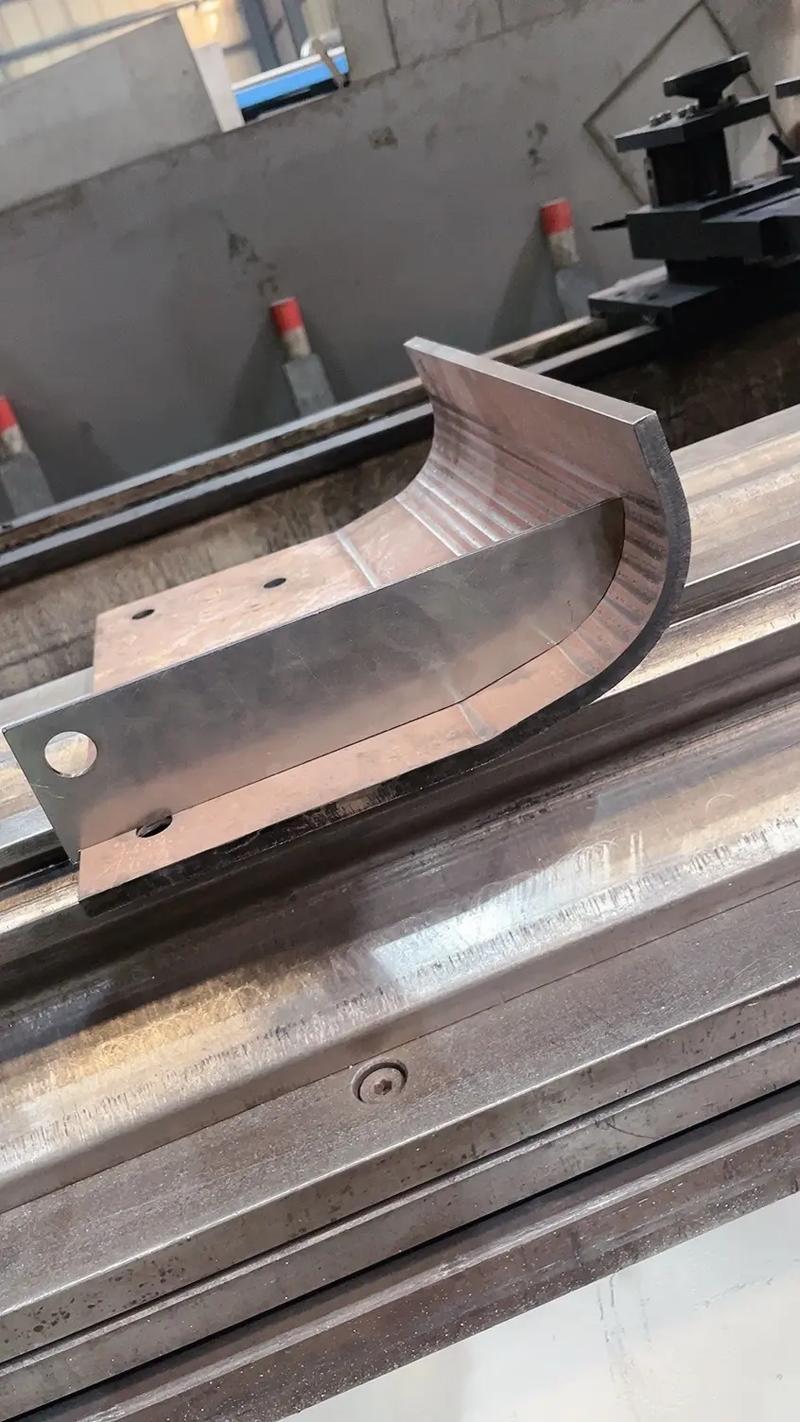

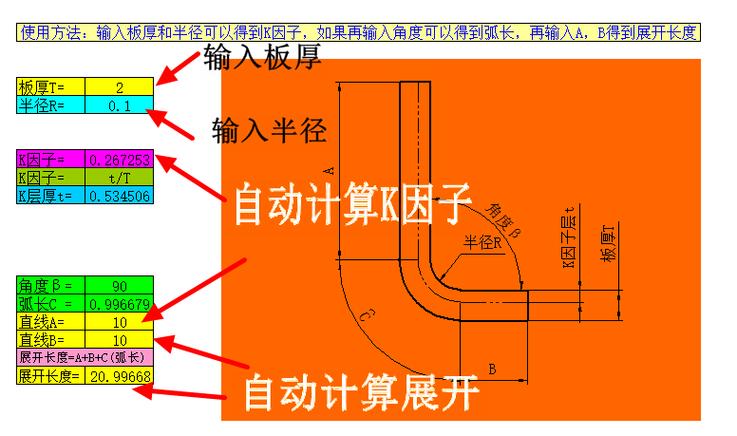

所以，别迷信标准值。有条件的话，取样件做折弯测试，反推实际K因子。怎么反推？拿块边角料，量好原始长度，上模压一道，再量折弯后两腿尺寸，倒推中性层曲线长，解方程呗。懒得算？我做了个Excel小工具，需要的话邮件喊我。记住，K因子是调出来的，不是查出来的。
软件展开？别高兴太早
现在谁还手算展开？三维软件一键展开，爽吗？爽。但软件把坑都藏起来了。尤其是带多处折弯的复杂件，完全指望自动展开，等着被现实打脸吧。有个扎心的例子：一个Z字形支架，四道弯，SolidWorks展开后激光下料，折弯顺序一旦错了，最后一道弯直接干涉，折弯刀撞得咣咣响，差点报废。原因是展开图只是几何结果，不关心成形顺序，而折弯干涉、回弹、模具避让这些，软件压根不管。
还有一次，做铝板件，曲面部分展开后边缘明显不对。查了半天，发现软件默认用的K因子是针对90°折弯的，而曲面连续变形区，中性层位置是渐变的。最后我干脆把曲面那段单独拎出来，用有限元模拟展开，再拼回整体——是不是听着就想骂人？但没办法，批产前不较真，批产后全是泪。所以，软件出的展开图，一定要自己脑子里过一遍工艺，标上折弯次序、避位要求，最好再附个局部放大图。
另外，钣金展开有个很容易被忽略的细节：折弯扣除与K因子是两套算法，别混用。我见过新人图纸里，这边标了折弯扣除值，那边又备注K因子0.5，车间根本没法下料。一般来说，单角折弯用扣除法直观：90°折弯，扣除量=2*板厚*折弯系数，冷轧钢折弯系数常规取0.8左右。但多角度、非90°时，K因子法更准。你问我哪种好？看车间老师傅习惯——他们大多记扣除量，你跟他说K因子，他啐你一口。
车间里的一地鸡毛
展开长度算对，就万事大吉了？天真。加工过程中的各种幺蛾子，分分钟让你怀疑人生。比如，展开图没考虑刨槽。为了折出锐利的R角，有些厚板需要先V形刨槽再折弯，展开长必须把槽深对应的弧长变化算进去，直接用平板展开？折完角度必大。再比如，喷涂余量。烤漆件，折弯内侧如果要求贴合紧密，展开得预留漆膜厚度间隙，不然烤完漆，两个面咬死了装不进。这些不是理论，是跟线才学来的。
还有一个血泪教训：展开件的外轮廓要倒角或清根。记得有次一个箱体展开，角落尖角，激光切割没倒圆角，折弯时应力集中，直接沿尖角撕裂——那批活全废。后来在展开图所有折弯交角处一律加止裂槽，最小R角给了0.5mm。别小看这点改动，废品率从8%直降到零。所以，展开图不是你设计模型的简单展平，而是一份工艺指导文件。
常用材料展开经验速查
分享些我们车间归纳的数据，供参考，别直接照抄——还得看你家设备。冷轧钢板SPCC，板厚≤1.5mm，90°折弯扣除可取1.7倍板厚；1.5~3mm，取1.8倍；3mm以上建议试用K=0.45。铝板5052，软态，K因子0.38~0.42，折弯扣除约1.6倍板厚。不锈钢SUS304，硬态，K因子常取0.35~0.40，扣除量在2倍板厚左右。铜排？脆性材料，折弯半径要够大，K因子反而偏大，0.5以上。另外，压死边展开另有一套规则，压死边长度不等于料厚，通常是料厚的60%~70%，要根据模具压合程度实测。这些数据记不住就写小纸条贴显示器边上，比翻手册快。
最后，一个绝招：做首件确认。展开图下发前，用废料试折一片，测量调整，再正式下。耽误一小时，省得事后修配一整天。车间师傅都懒得做的事，你主动干了，他们会高看你一眼。
钣金展开这事儿，说到底是个手艺和科学的杂交品种。你不能只信赖公式，更不能只凭感觉。把理论、软件、现场经验捆在一起揉碎了，才能做出漂亮的展开。少踩坑是不可能了，但至少下次踩进去，你能自己爬出来——别问我怎么知道，我现在膝盖还疼呢。
