铣削：崩刃崩出来的那点真知-仓储物流设备,钢托盘生产销售厂家

搞机加工的人，谁没崩过几把刀？前几天我还看着一把刚换的硬质合金立铣刀，一刀下去，刃口像被狗啃了一样。说实话，铣削这事儿，理论归理论，到了车间全是细节。今天不聊虚的，就说说我这些年总结的血泪经验——有些是你翻手册翻不出来的。

刀路规划的陷阱

刚入行那会儿，我总以为刀路越密越光洁。结果呢？一次加工一个曲面腔体，我用平行铣削，步距设了0.1mm，走出来的面不仅没变光滑，反而在角落积了一大团”刀鳞”，粗糙度Ra飙到6.3。后来一个老师傅瞥了一眼：”你顺铣逆铣混着走，不崩才怪。”

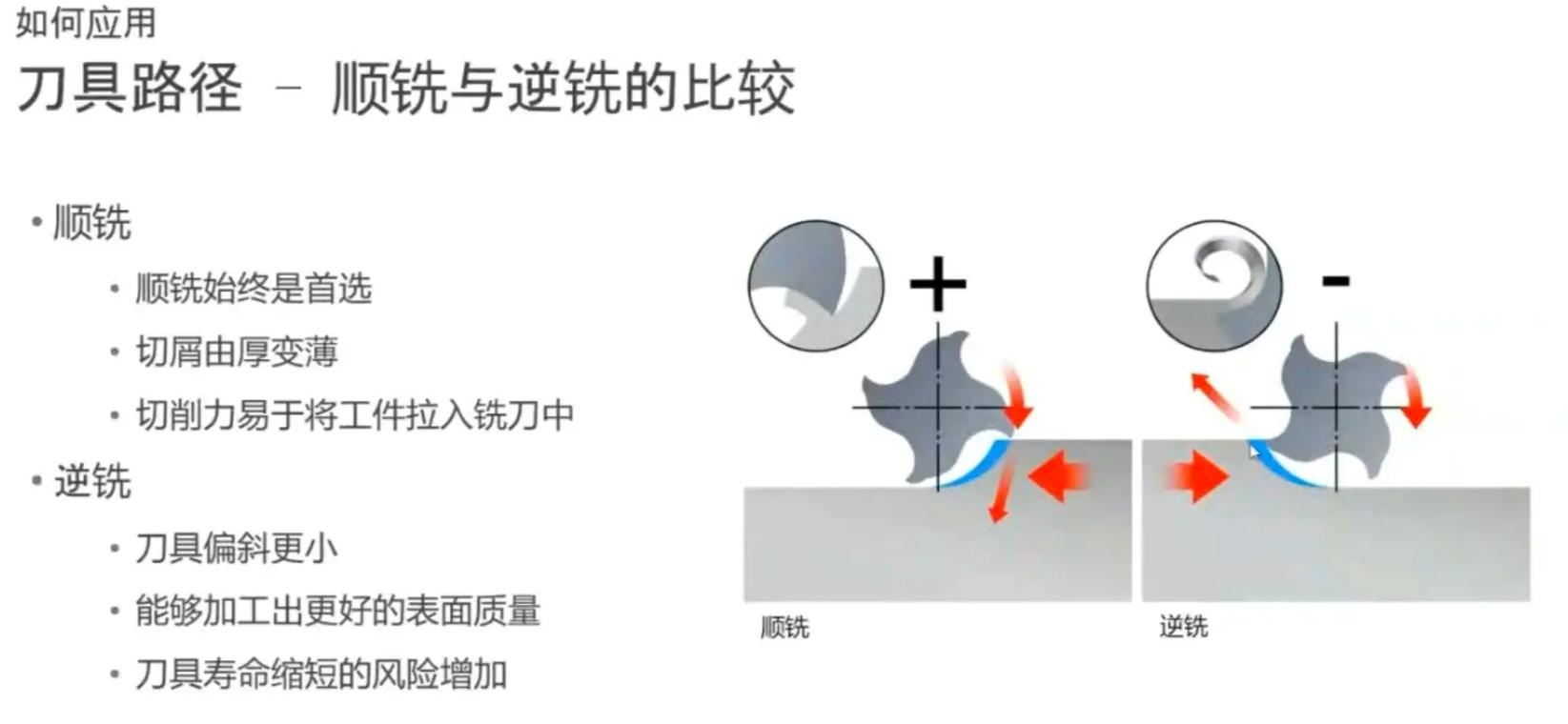

顺铣与逆铣的选择，不是手册上那行小字那么简单。传统说法是精加工用顺铣，粗加工用逆铣，但碰到薄壁件、难加工材料，这个准则立刻失效。比如加工Inconel 718，顺铣时刀具切入厚度从最大开始，冲击力让切削刃微崩，寿命直接腰斩；这时反而用逆铣，让切屑由薄变厚，能平稳切入。不过逆铣的排屑是往上卷的，如果刀柄细长或者装夹刚度不足，那振动会让你怀疑人生。还有一个容易忽略的点——螺旋下刀的角度。很多编程软件默认3°~5°，但你在加工淬硬钢（50HRC以上）时，这个角度最好降到1°~2°。否则，刀具中心部分像钻头一样硬挤，轴向力瞬间飙升，轻则让刀，重则刀杆折断。我吃过亏，一把φ20的玉米铣刀，3°下刀，嗡的一声，工件报废。后来改用2°，走刀速度稍微降一点，顺滑得像切黄油。

切削参数的魔幻现实

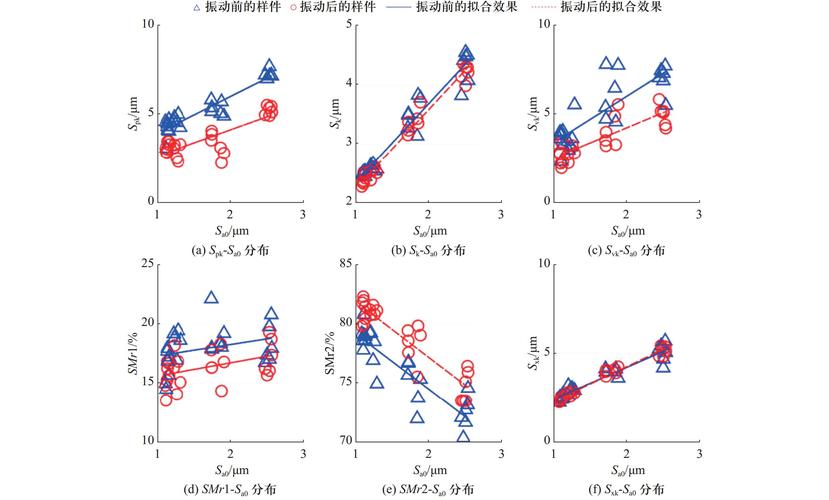

“按推荐值来？不出活你找我！” 这是当年车间主任吼我的原话。刀具样本上的切削速度vc、每齿进给fz，那是实验室条件——刚性好、冷却足、悬伸为零。但实际装夹呢？我们曾加工一个长悬伸的腔体（刀长径比超过5），按样本给的vc=180m/min，fz=0.15mm，直接振刀振得机床报警。

一切参数的起点是「系统刚度」。遇上弱刚度工艺，你只好乖乖降速。一般我会先按样本打七折，然后听声音：平稳的”唰唰”声就对了，一旦有断续的”吭吭”声，立刻停下来调参。有次加工一个钛合金支架，声音不对，我把vc从120降到90，fz从0.12降到0.08，再把径向切深从0.3D减到0.2D，寿命立马从3件涨到15件。这就是现场调参的魔法。还有冷却方式的选择，很多人觉得高压冷却就是万能药。可加工铸铁呢？你拿高压冷却冲，石墨飞得到处都是，鼻子里全是黑。铸铁的铣削，最好用微量润滑（MQL）甚至干切，配合涂层刀具（比如AlCrN），让切屑带走热量。而加工铝合金，倒真需要大流量冷却，但不是为了降温，是为了冲走切屑，防止二次切削划伤表面——这时冷却液的冲洗压力比流量更重要。再吐个槽：某些”优化软件”给出的参数，你敢直接用？我试过一次，软件算出来vc=350m/min，说是可以提高效率。结果刀尖瞬间红热，切削区相变，硬度再提高一倍，形成死循环。人啊，还是得有点判断力，切削速度的上限常常是热屏障，而不是刀具材料硬度。

让刀具寿命翻倍的细节

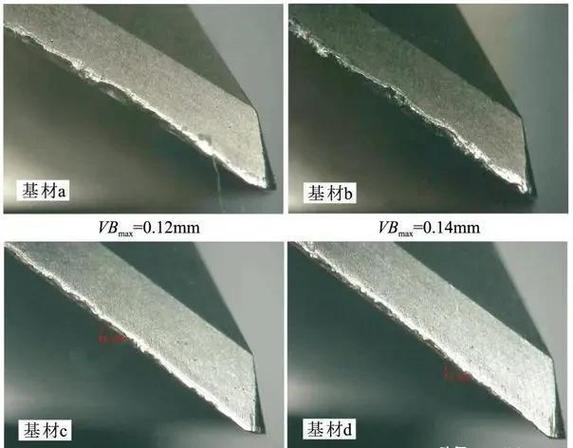

寿命这玩意儿，有时候不是靠贵刀具堆出来的。比如一个很不起眼的操作：刀具跳动。你拿千分表打一下，跳动超过0.01mm，那把刀的有效寿命可能已经少了30%。因为切削载荷会集中在最突出的一个刃上，其他刃看戏，磨损自然加速。每次装刀，我都用清洁杆清理主轴锥孔，再用扭矩扳手锁紧——别嫌麻烦，这是省刀的真功夫。还有刀尖圆弧半径与进给的关系。粗加工时，刀尖圆弧大好，耐冲击；但精加工时，过大的圆弧会让切削力产生向上的分力，把薄壁件拉变形。我一般会在精加工路径末尾加一段”空切”，让刀具无负载走一遍，消除让刀量。这个方法对付小径深腔特别灵，粗糙度能提高一个等级。对了，刀具涂层不是越厚越好。曾经迷信某个品牌的”超级涂层”，厚度号称4μm，结果切了没几刀，涂层像爆皮一样剥落。后来研究才发现，涂层与基体的结合强度往往随厚度增加而下降，2~3μm反而是最平衡的选择。而且涂层的热稳定性比硬度重要，高速下保持红硬性才有意义。

最后提一个容易「灯下黑」的问题：切屑的形态就是加工状态的体检报告。正常钢材铣削，切屑应呈银白色、卷曲状；如果出现蓝色、紫色，说明切削温度过高；如果切屑碎成粉末，可能是切削速度太低或者刀具钝了。我有次发现切屑发蓝，立刻暂停，发现冷却喷嘴堵了一半——如果没有这个习惯，整批活可能都得返工。所以，下次编程时多留个心眼，别等到飞屑打脸才想起我说的话。好了，我得去换刀了。

铣削：崩刃崩出来的那点真知

刀路规划的陷阱

切削参数的魔幻现实

让刀具寿命翻倍的细节

钢托盘生产销售厂家

文章目录

最新文章

热门标签
