钻孔是机械加工中最常见的工序之一，但也是问题频发的重灾区。本文从工程实际出发，聊聊钻头几何、切削参数、切屑控制这些看似基础却暗藏玄机的细节，全是亲身踩坑换来的经验，没有废话。
钻头几何：为什么你的钻头总爱“跑偏”？
说个真事儿。刚入行那会儿，我在一台老式摇臂钻上打孔，材料是304不锈钢。钻头下去刚转了没几秒，就听见一阵刺耳的尖叫——然后，钻头断了。孔也打歪了，工件报废。当时师傅过来看了一眼，只说了句：“你把横刃修磨一下试试。” 我照做，问题立马解决。这事儿让我第一次意识到，钻头的几何角度——特别是横刃和顶角——不是随便磨磨就行的。

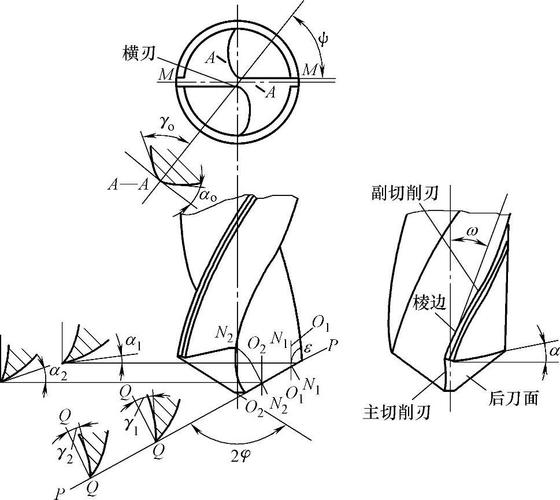

钻头的核心角度就那几个：顶角（2φ）、螺旋角、横刃斜角。标准麻花钻顶角一般是118°，但你以为照着磨就万事大吉？错了。材料一变，角度就得跟着调。比如加工铝合金，顶角可以大到130°甚至140°，让切削更轻快；而高强度钢，缩小到90°甚至更小，能增加刃口强度。横刃呢？它其实是负前角切削，挤压力巨大，如果不修磨，轴向力能大到把你的薄壁件顶变形。我现在的习惯是，但凡钻直径超过5mm的钢件，必磨横刃，哪怕只缩短30%-50%，效果都天差地别。
还有后角。后角太大钻头钻削时啃刀、容易崩刃；后角太小跟材料摩擦生热，尤其加工不锈钢，加工硬化说来就来。怎么判断后角合不合适？看铁屑。理想状况下，铁屑应该卷曲顺畅，银白色或者淡黄色。如果发蓝发黑，甚至烧糊味儿都出来了，那后角多半有问题，或者切削速度太高。说到这儿——对了，钻头刃带也很重要，它导向并支撑钻头，但刃带太宽会增加摩擦，特别是在深孔加工时，容易导致钻头“抱死”。所以，深孔钻的刃带往往做得很窄，甚至有倒锥。
切削参数：一条公式算到底？千万别信！

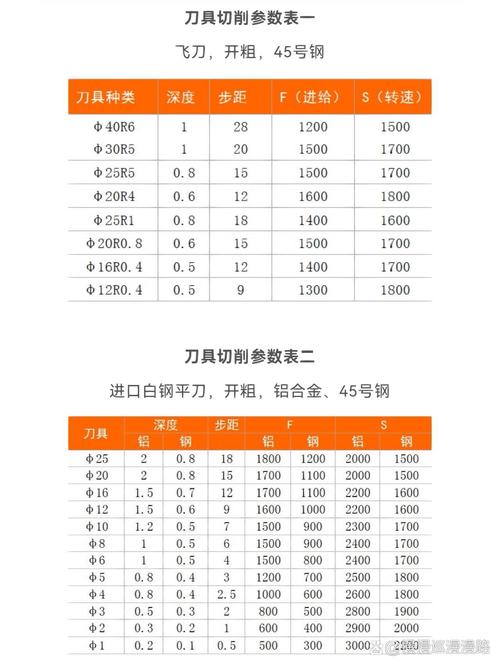

搞机械的谁没背过切削三要素？切削速度v_c、进给量f、切削深度a_p。对于钻削，a_p就是钻头半径，没啥好说，但v_c和f的选择——嘿嘿，水可深了。教科书给你公式：v_c = πdn/1000，然后查表选个值往里套。但我告诉你，表上的数据都是特定条件下的理想值，实际干活儿你要完全信那个，等着断钻头吧。比如用高速钢钻头钻普通碳钢，v_c给20-30 m/min，f给0.1-0.3 mm/r，看起来没问题。可如果你设备刚性不足、或者冷却不到位、或者钻头伸出太长……参数就得降，往低了调。
分享一个我自己的惨痛教训。加工一批45钢调质件，孔径12mm，深度40mm。按手册v_c取25m/min，算下来转速约660rpm，进给0.2mm/r。结果打第一个孔钻头就烧了。原因？忘记考虑材料调质后的硬度上升——硬度HBW 250以上的45钢，v_c得降到18-20才安全。还有，冷却液用的是普通乳化液，浓度太低，没起到润滑作用，导致切削刃黏屑，温度飙升。后来改用水基半合成切削液，浓度提高到8%，转速降到500rpm，进给降到0.15，问题才解决。所以啊，参数是死的，人是活的。多观察铁屑形态、听声音、测表面粗糙度，这些才是调整参数的依据。
再扯一句关于硬质合金钻头。现在很多工厂都开始用整体硬质合金内冷钻头，效率是真高——v_c能上到100m/min以上，进给也能去到0.3-0.5mm/r，爽是真爽。但对设备和装夹要求也苛刻，跳动得控制在0.02mm以内，不然刃口微崩，没一会儿钻头就废了。而且，内冷压力至少得10bar，低了排屑不行，尤其深孔。我一般推荐，孔深超过5倍径，就别省那个钱上普通钻头了，老老实实用内冷硬质合金，寿命和孔质量都好太多。
切屑与冷却：被忽视的“小问题”大灾难
有次我去一个外协厂，看见工人正在钻削铝件，干钻，不加冷却。我问他为什么不用切削液，他说：“铝的嘛，软，没事。”我当场就惊了——铝虽然软，但它的热胀系数大啊，切削热一积累，孔就变大超差，而且钻头刃口积屑瘤严重，表面粗糙度一塌糊涂。更何况，没有切削液冲洗，细小的铝粉堆积在孔内，钻头一回退就刮伤孔壁，最终孔壁拉毛。这还不算，铝粉易燃，堆积多了还有火灾风险。所以，别管多软的材料，冷却液该加就得加，除非是特殊工艺，比如微量润滑（MQL），那也是经过严格计算和验证的。
切屑形状也是诊断工况的窗口。理想的切屑应该是短而规则的C型屑或者锥形螺旋屑，方便排出。如果出现连绵不断的长条屑，不仅危险——甩起来像刀子——还容易堵在孔里，加剧摩擦，导致钻头折断。这时候就得检查进给量是否太小，或者钻头的断屑槽没磨好。断屑槽的设计很有讲究，槽宽、槽深、槽型角度都得匹配材料和切削参数。有些涂层钻头本身就带了优化的槽型，用起来确实省心，但价格也感人。我土法炼钢倒有个笨办法：在钻头切削刃后面手动磨个小月牙槽，效果居然也不错，尤其对付那些黏刀的材料，比如纯铜和某些不锈钢。

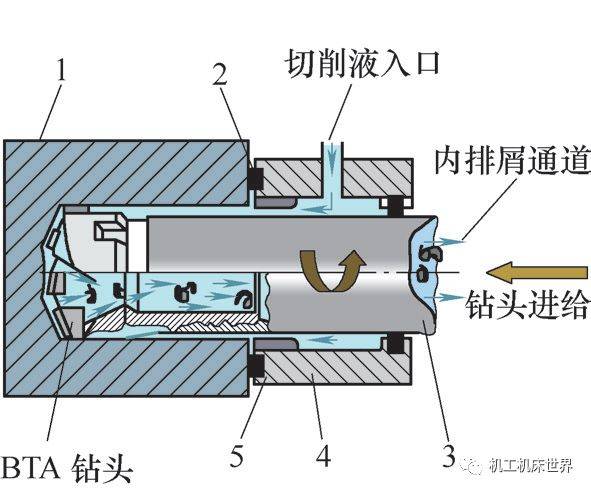

深孔钻削（深度大于5倍径）是另一回事了。最怕的就是钻头偏斜和排屑不畅。枪钻、BTA钻这些专用刀具先不说，就普通麻花钻，如果想钻深孔，一定要保证钻头刃磨对称，否则径向力不平衡，孔走偏是必然的。还有，千万别一个劲往里钻到底，得采用分级进给（俗称啄钻），钻一段退一段，让切屑排出，也让冷却液进去。啄钻程序怎么写？各数控系统有固定循环（G83），参数设置上，我习惯第一次钻深稍大，后续递减，比如首次钻1.5D，之后每次减小到0.5D，直到通孔。这能避免切屑堵塞在钻尖附近。当然，最保险的还是用内冷钻头，一次搞定，前提是你设备得支持高压中心出水。
回到起点——钻削这东西，说简单真简单，说复杂也真让人头疼。每一个参数、每一个角度，都是权衡。刚性、精度、成本、效率……嗯，有时候还得加上点运气。不过，只要你真正理解了刀具与材料的互动，掌握了那些隐藏在细节里的门道，大部分问题都能迎刃而解。别怕犯错，每个断过的钻头，都是学费。
