镗削：从微米级挣扎聊起，那些教科书外的真相-仓储物流设备,钢托盘生产销售厂家

镗削这活儿，有时候像绣花，有时候又像拆盲盒。上周车间里，新来的小李一脸愁容，递过一根刀杆跟我说：“师傅，这孔镗出来怎么是锥口？而且表面振纹像唱片一样。”我捏了捏他那根悬伸快200mm的16刀杆，叹了口气——这傻孩子，拿镗刀当钻头使呢。好多工程师觉得镗孔嘛，就是钻完扩一下，没啥高技术。等真正拿到H7公差、Ra0.8的图纸，试了几刀之后，才会明白：这鬼工序，处处是坑。而且教科书上那套理论，进了车间经常被按在地上摩擦。

刀杆是爹，刚性是娘

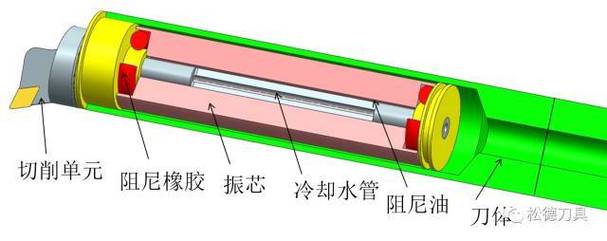

镗削的核心矛盾其实很简单：你伸一根棍子进孔里，去切除那一丝丝余量，还要求它不走歪、不弹跳、不振动。这太难了。刀杆的 悬伸长度与直径之比，直接决定了系统刚性。经验上，钢制刀杆长径比超过4:1，就开始危险；硬质合金杆可以撑到6:1；再大？必须上阻尼减振刀杆，或者重金属（如钨基高比重合金）杆——贵是贵点，但能救命。有一次我加工一个石油设备阀体，孔深320mm，直径只有42mm。开始用普通合金刀杆，镗出来的孔口大、孔底小，圆柱度直接干到0.06mm，远超图纸的0.02mm。而且声音就像杀猪似的尖啸。后来一咬牙上了一把山特的减振刀杆，内部有调谐质量阻尼，悬伸超过7倍径都稳稳当当。试切第一刀，那切削声均匀得像白噪音，拿内径千分尺一量，锥度几乎为零。那一刻，真觉得钱花到位了。

但是，刚性不只看刀杆。工件装夹、机床主轴间隙、基础垫铁，都是这台戏的配角。比如薄壁件镗孔，夹具压紧力稍大，孔就变成三角花，因为变形在孔径方向直接放大。所以压紧点必须直接支撑在加工部位下方，或者用浮动支撑——这些都是泪换来的。

切屑的幽灵

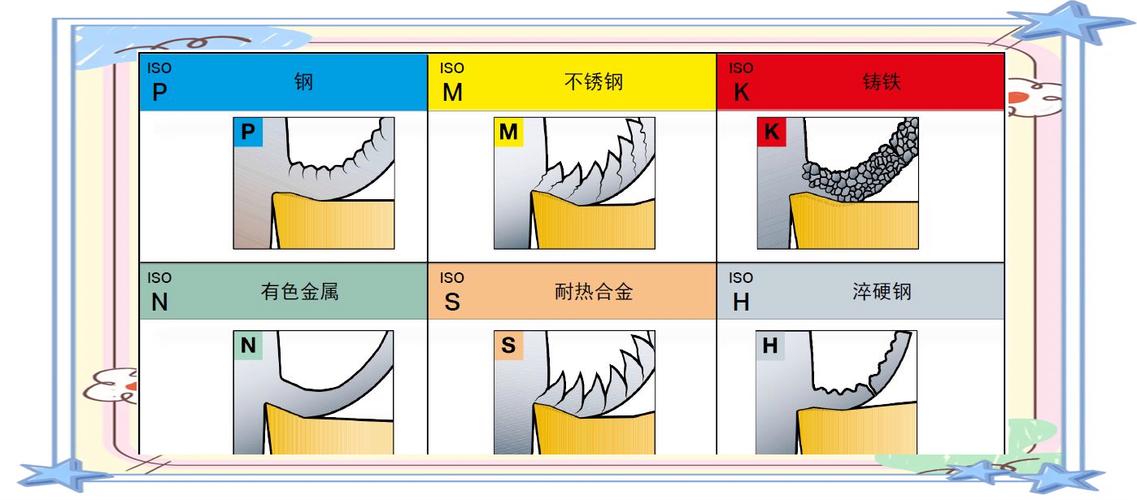

镗刀不像车刀，切屑掉下来就掉下来了。镗孔是半封闭空间，切屑排不出来，就会在已加工表面反复摩擦，划伤、冷焊、甚至把刀片崩掉。尤其是加工不锈钢、低碳钢这些粘性材料，断屑不好的话，切屑像钢丝球一样缠在刀杆上，高速旋转一甩，啪——表面就是一道深沟。怎么破？第一，刀片槽型必须选对。粗镗用大切深、低进给容易不断屑，这时要选断屑槽锋利、槽宽的刀片；精镗余量小，反而更容易形成长条屑，可以试试槽型压得更紧的卷屑槽片。第二，切削参数匹配。比如用Vc=180m/min, f=0.15mm/r不断屑，试着把进给提到0.25，或者切深加大0.5mm，立刻就断了——别问我原理，有些玄学，得试。

还有一招，高压内冷。现在很多刀杆带内冷孔，冷却液从刀尖后方喷出来，既能冲走切屑，又能降低切削区温度。尤其是加工铝合金，切屑粘刀严重，没有内冷简直没法干。我习惯用 70bar 以上的压力，直接轰走。记得一次干灰铸铁，干切，灰铸铁自润滑，切屑是粉末状，但粉尘大到呼吸都困难。后来加了吸尘罩，又配合微量雾化，才算是把命保住。健康也是生产力，对吧。

对刀，毫厘之间的玄学

程序调好了，刀杆装上了，现在进入最考验耐心的环节——对刀。你以为用镗刀试切一圈，量量孔径，输入补偿就完事了？太天真。镗刀对刀，有两个难点：一是刀尖的让刀量，二是热伸长的影响。小直径镗刀，特别是装夹式刀片，悬伸又长，实际切削时刀尖会向后弹性变形，导致你补偿了0.1，实际只多切了0.08。这没有公式，只能靠试切来摸透这把刀的脾气。我的习惯是：先粗镗到留0.5mm余量，然后换精镗刀，对刀后试镗一小段，退出来测量，算出差值，再补调。有时候要反复调三四次，刚觉得到位了，机床热机半小时，又变了0.005… 这就是为什么有经验的师傅，会先把机床空转半个小时再对刀。还有一种土办法：装千分表，靠在刀尖上，手动旋转主轴，边调边看表针跳动。虽然也能达到μ级，但考验手感和耐心。现在有了对刀仪，确实方便多了，可对刀仪的测头压力也要设定合适，否则刀尖有积屑瘤，一碰就错。有一次，我调一个H6的孔，对刀仪显示尺寸完美，结果镗出来小了0.015。查了半小时，发现是对刀仪测头有点脏，上面粘了层油膜。从那以后，每次对刀前都拿无尘纸蘸酒精擦——细节是魔鬼。所以，镗削的精度，其实只有一半是靠机床保证，另一半全在这些细碎的功夫里。

涂层与材料——看不见的功臣

镗刀片选材，新手往往只看硬度，老手则看韧性和热稳定性。镗削是连续切削，冲击相对小，但对红硬性要求高，因为刀尖一直在孔里闷着。加工普通钢件，PVD涂层的硬质合金（像TiAlN）是性价比首选；铸铁直接用CVD厚涂层的合金或陶瓷；淬硬钢（HRC50以上）得上CBN，但CBN怕冲击，机床主轴稍有跳动或工件有硬质点，就容易崩刃。我踩过一个大坑：镗一个齿轮内孔，材料20CrMnTi渗碳淬火，表面硬度HRC58-62。为了省事，用了某品牌普通CBN刀片，结果镗到一半，刀尖碎了，把孔壁划出深深一道。后来换上带韧性更好的CBN牌号，并且减小切深到0.1mm，才稳定下来。后来查手册才发现，渗碳层不均匀，有软点硬点，CBN需要选含结合剂量高的品种。同样是CBN，差别大了去了。涂层方面，现在流行 AlCrN基 的复合涂层，甚至纳米多层，热稳定性可以到1100℃。切削速度能提高20%～30%。但前提是机床转速能上去，而且刀杆动平衡要好——不然高速一开，整个镗头在跳舞。所以选刀片，得跟设备能力、工件材料、余量分布匹配，不是光看样本上的推荐参数就完事。样本上的数据是实验室理想条件，车间里，温度变化、装夹差异、冷却不到位，都会打折扣。建议每次新批次刀片回来，先小试几件，找到最佳参数，别上来就量产，否则废品够你哭。干了十几年镗削，最大的感受是：这活儿靠经验，也靠对物理的理解。每一次振刀、每一条划伤，背后都有原因。别怕试错，但要懂得记录和总结。毕竟，精密制造没有捷径——除非你天生欧皇。

镗削：从微米级挣扎聊起，那些教科书外的真相

刀杆是爹，刚性是娘

切屑的幽灵

对刀，毫厘之间的玄学

涂层与材料——看不见的功臣

钢托盘生产销售厂家

文章目录

最新文章

热门标签
