学生把热电偶接成RS485那天:聊透设备多源异构数据同步采集终端设备的教研细节

上周三的实训课,我刚把示波器的探头接好,转头就看见第三排的男生把K型热电偶的补偿导线,直接拧在了RS485的A/B端子上。

我当时头都大了。

这已经是这个月第三次出现接线错配的问题——根源根本不是学生粗心,是我们之前对着PPT讲了半学期的设备多源异构数据同步采集终端设备,从来没让他们摸过真的实物接口定义。

先把“同步”两个字从PPT里拽到台面上



之前我们的教学设计,总把这个终端的功能拆成“采集”“传输”“存储”三块,按部就班讲原理图、讲芯片参数、讲通讯协议。但学生听完总觉得云里雾里,根本理解不了“同步”到底是个什么概念。

不是说所有数据同时到服务器就叫同步,是不同源的数据,哪怕采样率从1Hz到10kHz跨度三个数量级,时间戳的误差不能超过1ms,不然你把电机的振动数据和温度数据拼到一起,根本看不出轴承过热和振动幅值上涨的因果关系。

上次有个组交上来的课程作业,是用三个独立的传感器模块做的采集系统:温度模块每2秒存一次数,振动模块每100微秒存一次数,电流模块每10毫秒存一次数。最后导出来的CSV文件,时间列的偏移差了快2秒——相当于电机已经因为过载烧了,温度数据才刚记到过载前3秒的数值。

我当时看到那个文件的时候,直接把U盘拔了,跟他们说,你们这根本不是同步采集,是把三个独立的小数据集硬拼到一个文件里而已。

多源数据同步采集终端时间戳对齐误差测试台架
多源数据同步采集终端时间戳对齐误差测试台架


后来我们把课堂练习的要求改了,不再让学生用零散的模块搭系统,而是直接用我们自己攒的样机,先让他们用示波器测不同通道的触发沿时间差,再把采样率差三个数量级的两个通道的数据导出来,算实际的时间偏移。有个之前总觉得“同步就是个伪概念”的男生,看到两个通道的时间差跑了10分钟就累积到6ms的时候,突然就不说话了。

那些藏在外壳里的设计取舍,比原理图好懂100倍



很多学生刚接触这个项目的时候,总觉得机械设计的部分就是个“装电子元件的盒子”,根本不值得花时间。但我们做第一版样机的时候,真的在这个“盒子”上栽了大跟头。

第一版的前面板,我们为了省成本,用的是最薄的1.5mm冷轧钢板,把RS232、RS485、CAN、热电偶、IEPE振动、4-20mA电流环、以太网口所有接口全堆上去,连个加强衬套都没加。结果第一次拿去车间测试,工人师傅接完线,端着设备晃了一下,三个接线端子直接松了——薄钢板的安装孔被长期插拔的端子撑得变了形,孔位都圆了。

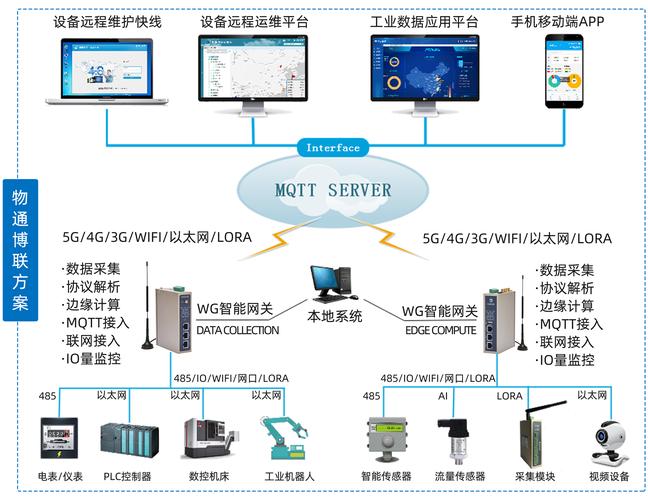

多源异构数据采集终端前面板接口布局实物图
多源异构数据采集终端前面板接口布局实物图


后来我们改结构,把前面板换成3mm的铝合金板,每个接口的安装位后面压了M3的铜柱衬套,反复插拔100次都不会松。还有个更离谱的坑:车间里的电磁环境有多乱?之前我们把采集终端放在变频器旁边,没做金属屏蔽壳,采回来的电流数据全是密密麻麻的毛刺,根本没法用。后来把整个外壳换成0.8mm的镀锌钢板,缝隙处贴了一圈导电泡棉,接变频器的时候离着半米远,采回来的毛刺直接少了90%。

说真的,这些细节你在教材上根本找不到。学生要是不亲手拆一次样机,永远觉得“机械设计就是画个三维图把零件拼起来就行”,根本想不到一个外壳的厚度、一个衬套的位置,能直接决定整个设备能不能在现场用。

学生最容易卡壳的三个坎,我踩过一遍才敢讲



教了三轮这个项目,我总结出来学生最容易卡壳的三个坎,每一个都是我们之前自己做样机的时候踩过的坑。

第一个坎,就是最开始说的接线错配。之前我们总让学生对着原理图数引脚,翻来覆去记不住,后来我们改了个小细节:每个接口的旁边,用激光打标把对应的信号类型刻在面板上,比如RS485的旁边刻上“PLC/变频器”,热电偶的旁边刻上“炉温/轴承温度”。就这么个改动,接线错误率直接降了80%。

第二个坎,是学生总觉得“同步采集就是把所有通道的采样率设成一样的就行”。之前有个学生非要把振动传感器的采样率从12.8kHz降到1Hz,说这样就能和温度传感器的采样率对齐,省得做时间戳对齐。我当时拿着示波器接在两个传感器的输出端,给他看两个独立采样时钟的漂移:哪怕两个晶振的精度只差10ppm,连续跑10分钟之后,时间差就会累积到6ms,早就超出了现场能接受的误差范围。后来我们在终端里加了个硬件触发的同步电路,不管采样率差多少,所有通道的时间戳都从同一个触发沿开始算,学生看到示波器上两个通道的触发信号完全重合的时候,才真的懂“硬件同步”到底是什么意思。

第三个坎,是学生总觉得终端的外壳越轻越好。上次有个组做课程设计,为了减重把外壳换成了3D打印的PLA材料,拿到车间测试的时候,旁边的切割机一开,采回来的振动数据全是PLA壳自己共振的频率,根本不是设备本身的振动。我当时把那个轻飘飘的3D打印壳拿在手里晃了晃,跟他们说,你这不是在采集设备的振动,是在采集你自己做的外壳的振动,有啥意义?

之前我也觉得,这种看起来笨笨的、全是金属外壳的采集终端,没有什么“技术含量”,不如让学生做个智能小车、做个机械臂听起来光鲜。直到上次跟着企业的工程师去车间做改造,人家说现在很多运行了十几年的老设备,根本没有统一的通讯接口,要做设备状态的预判性维护,首先就得把这些零散的温度、振动、电流信号采上来,要是采上来的数据时间对不齐,后面的算法再厉害也白搭。

现在我们上这门课的时候,再也不会一上来就讲芯片参数、讲通讯协议了。第一节课就把样机往讲台上一放,让学生随便拆、随便接,接错了就重来,拆坏了我们再修。毕竟机械设计这东西,从来不是画在图纸上的完美零件,是要拿到现场扛得住电磁干扰、接对了线、采上来的数据真能用的实在东西,对吧?
