2026-08-09 05:46:26 分类：机械设计
说来可笑，2003年我第一次独立调那台MAX200，手抖得像筛糠。后来才知道，那动静、那光、那股子臭氧气味，才是等离子该有的样子。\n\n入行二十年，我总跟徒弟们讲：这玩意儿不是机器，是头野马。你得摸透它的脾气，顺着毛捋，不然分分钟给你颜色看。\n\n电弧是怎么被“掐”出来的
\n\n先别急着拧旋钮。你得明白一道理：等离子弧，它压根不是自己烧起来的。\n起弧阶段靠高频震荡，先在电极和喷嘴间打个弱电离的引导弧——这阶段电流小，大概20-50A，弧柱极不稳定。真正干活的主弧，是转弧那一下才建立的。你听那“嘭”的一声，电弧从喷嘴瞬间跳到工件上，电流陡升到几百安，这才是真家伙。\n\n

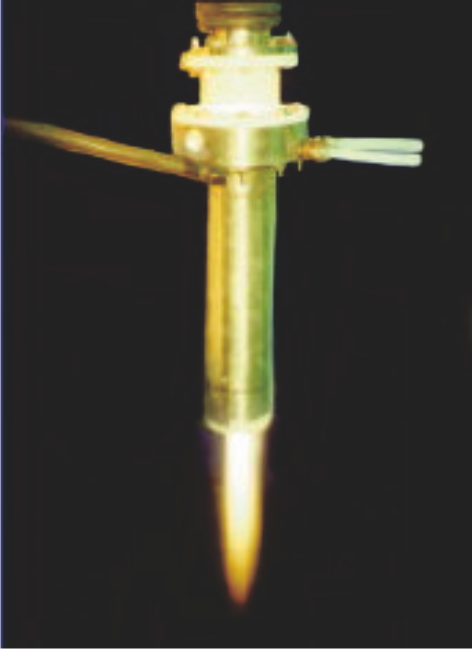

等离子转弧过程高速摄影图，弧柱从喷嘴向工件转移
\n\n见过转弧失败吧？啪啪响半天，就是不往工件上走。多半是喷嘴到工件距离没控好，或者回路电阻太大。接地线虚接？那简直就是在跟电弧说“您请回”。\n我吃过亏。有次客户现场，切割引弧率老上不去，查了半天，发现他们的夹持工装表面氧化皮太厚，导电不良。用角磨机打了一圈，立马消停。\n\n割嘴选型——别被参数表坑了
\n\n这行业有个怪现象，新手总喜欢照着样本上的“最大切割厚度”来选割嘴。天真。样本上写能切50mm，那是在实验室拿纯氧+钼电极硬推出来的极限值，实际生产中你试试？挂渣气孔能让你怀疑人生。\n\n我的经验法则是：长期加工的板厚，千万别超过割嘴孔径的85%标称值。举个例子，标称40mm的0.9mm孔径喷嘴，老老实实切35mm以下。还得看材质：不锈钢导热差，容易双弧，孔径得再保守一档。\n\n

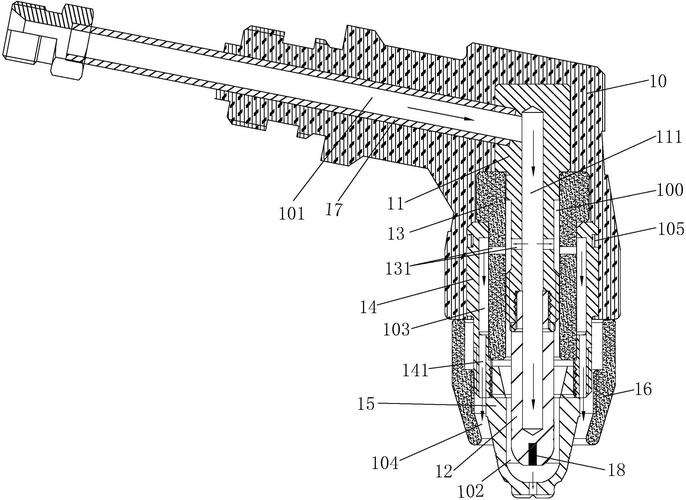

等离子割嘴电极组件爆炸图，各部名称及气流通道
\n\n还有个暗坑：电极铪丝烧损。割枪用久了，铪丝凹坑变深，电弧能量密度下降，切面会从下半部开始歪。你不是老觉得切不透了吗？别光加大电流，先拆开看看电极！这毛病我早期犯过无数次，冤枉换了好多喷嘴，其实早该换电极了。\n\n气、电、速的三角死局
\n\n很多工艺书会给你列个表，什么板厚对应多少电流、速度。那是给操作工看的。工程师得懂背后的博弈。\n\n就拿保护气和离子气来说吧。碳钢切割，最省钱是空气-空气，但切面氮化层硬，后续焊接易气孔。用氧-空气，切割面光洁，可电极消耗快三倍。现在高端系统都上氧气等离子+氮气保护，兼顾质量与寿命——贵是真贵，一瓶高纯氧撑不过俩小时。\n\n速度咋定？记住这个粗糙公式：V=(K·I)/(d·t)，K是材质系数（碳钢约1500，不锈钢约900），I电流，d密度，t板厚。这玩意儿只给个初始值，现场还得看电弧形态。我习惯盯着割缝处的弧后拖线：镀锌板允许拖线5-8度，不锈钢超过12度就危险了，底部挂渣没跑。\n\n电流呢？都以为越大越好。错。大电流电弧粗，切薄板反而让割缝变宽，甚至烧熔边缘。6mm以下的碳钢板，我宁愿用细弧模式，80A就能跑得飞快，切面垂直度还好。\n\n那些让人挠墙的缺陷
\n\n自己看，我办公室墙上贴了张ISO 9013质量等级表，都翻烂了。最常见的投诉：\n\n顶部边缘熔化成圆角：割枪太高。别迷信自动调高器，弧压设置不准的话，它比手动还糟糕。我习惯首件试切时用塞尺标定一次物理高度。\n\n割缝下面宽上面窄，呈喇叭口：气流不足或者聚焦差。清理过保护气通道吗？用放大镜看看喷嘴出口圆不圆？一旦有椭圆度，气流偏转，神仙难救。\n\n硬挂渣，敲都敲不掉：速度慢了，热输入过大，熔池底部金属氧化严重。试着提速5%，往往立竿见影。实在不行，加点水下切割，减少氧化。\n\n说到这，想起来个趣事。有家船厂，老抱怨40mm船板的切割面倾斜超标。我过去一看，他们的割枪电缆盘得太紧，造成割枪行走阻力不均。就这么个小问题，坑了他们大半年。所以说，细节。\n\n等离子这行，越干越敬畏。不是设备不行，大多时候是我们没伺候到位。参数表是死的，电弧是活的。\n\n最后一句：勤保养。割枪里一个小小的O型圈漏气，能毁掉一整个班次的效率。别问我是怎么知道的。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：等离子加工，玩的就是心跳——一个老焊工的碎碎念
文章链接：https://m.yqhljx.com/list_9/508.html
