电铸的本质：不是镀层，是“长”出零件

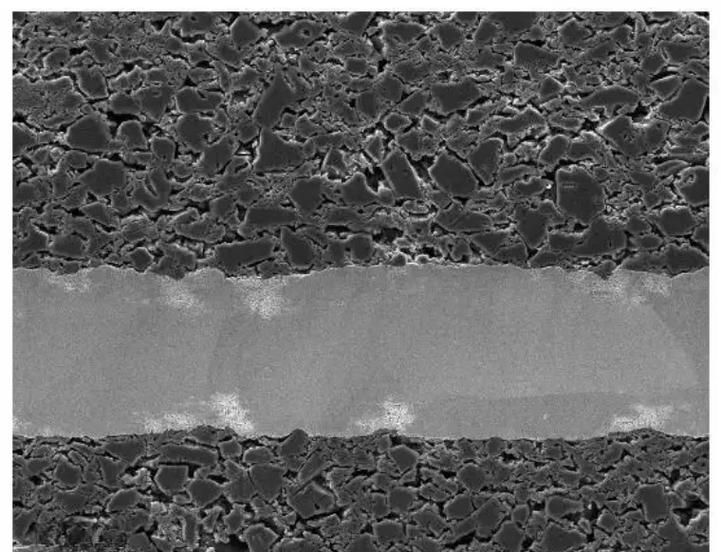

很多人一辈子都把电铸和电镀混为一谈。其实区别很简单：电镀是给基材穿件薄衣服，厚度通常几微米到几十微米；电铸却是用金属离子直接在芯模上沉积出独立的零件，壁厚可以轻松超过1毫米——这压根就是增材制造。原理还是那个法拉第定律，但落在实操上，槽液成分、阴极电流效率、极化曲线……每个变量都像多米诺骨牌，稍微碰倒一张，内应力就飙给你看。 见过镍电铸件的应力-应变曲线吗？同样是纯镍，通过调整糖精含量和电流波形，抗拉强度能从300MPa跳到1200MPa，延伸率却从20%暴跌到2%。这意味着，昨天还是软得能折弯的零件，今天换个参数就脆得像玻璃。我常跟年轻工程师说，搞电铸先学会看金相——晶粒细不细、有无柱状生长，一眼就能判断应力倾向。
芯模设计：成功的一半，失败的根源
说实话，芯模设计是电铸里最反直觉的一环。你明明想要一个光洁的内腔，却必须从粗糙的芯模表面开始；你以为倒扣位置脱模会拉伤，它偏偏在直壁面咬得死死。我吃过最大的一次亏，是用铝合金芯模镀镍，脱模时芯模表面被啃下一整块——镍层与铝发生了局部电偶腐蚀，加上沉积时放热，微观咬焊了。后来学乖了，铝合金芯模必须先做化学钝化，重铬酸盐处理，再薄薄镀一层闪镍，脱模拉力能降一半。 芯模材料选择多得很：不锈钢适合重复使用，但导电性差，得先化学活化；低熔点合金芯模可以直接熔掉，但冷却收缩率要精准匹配；最逗的是用蜡模——跟失蜡铸造一个思路，但电铸液温度一高，蜡模直接软化变形，哭都来不及。还有，千万别忽视芯模的表面粗糙度，镍电铸会忠实地复制每一条划痕，后期抛光累死你。
均匀性&内应力：两个让你睡不着觉的指标
镀层厚度不均，是电铸的老大难。尖端效应让阳角处沉积速度飞快，凹坑里却薄得像层雾。教科书上教你用辅助阴极、屏蔽板，但实际挂几片塑料挡板的位置偏差，差一毫米效果天差地别。我习惯用象形阳极——把阳极做成与芯模近似形状，电场线分布会柔和很多。不过话说回来，没有哪种方法能一劳永逸，最优方案常常是三种手段叠加：象形阳极+局部屏蔽+脉冲电流。 内应力更魔幻。拉应力会让零件收缩变形，压应力可能导致起皮或鼓泡。根源在氢共沉积和杂质嵌入晶格。想降拉应力？加糖精，1 g/L起始，3 g/L能压到100 MPa以下，但过量了硫脆风险陡增；或者玩脉冲电源，把直流改成密方波，晶粒细化应力释放。有一次，我用锯齿波电流试，电铸镍层居然出现了周期性的应力条纹，像木星云带，拿去测XRD，取向都变了。所以说，电铸的参数窗口得靠实验堆出来，理论计算只能给个起点。
材料与后处理：别在最后一步翻车
