摘要：点焊，听起来简单——不就是两块金属压住，通个电，熔成一块嘛。但真干起来，能把人逼疯。飞溅、虚焊、熔核不够……这些问题背后，是多年没整明白的物理和工程权衡。这篇文章不打算系统地从头讲起，那是手册干的事。我就挑几个我栽过跟头的地方，聊聊参数怎么选、电极怎么管、缺陷怎么分析，都是血泪经验。适合那些搞过点焊但还想抠深一点的同行。
电极压力——被忽视的关键
刚入行时，我一度以为电流是王者。电流大一点，热量就够，熔核就成了。错得离谱。实际上，电极压力直接决定了接触电阻，进而影响热量产生和分布。压力太小，接触电阻大，表面过热——飞溅就是这么来的。你听那“啪”的一声，熔融金属喷出来，电极头也烧蚀得快。但压力太大呢？接触电阻太小，热量不足，熔核直径达不到要求，接头强度不够。尤其是镀层钢板，比如热镀锌板，表面锌层熔点低，一受热就软化，压力必须精确控制，否则锌层一流动，接触电阻剧烈变化，焊接窗口窄得让你想摔示波器。
有次做双相钢DP780的点焊，按标准推荐的压力参数怎么调都不对——不是飞溅就是熔核尺寸超差。后来才发现电极头端面形状没跟上。平端面电极与圆端面电极的压力分布完全不同。我们用的平端面电极在焊接时由于热膨胀，实际接触面积变化，压力降得太多。换成R40的球面电极，压力范围立刻宽裕了。这事告诉我：别迷信标准参数表，它只适用于特定状态。你得理解压力-电流-时间这个铁三角的互动关系。压力0.2kN的变化，可能就需要你重新调整电流200A以上，尤其在薄板（0.6-0.8mm）上更敏感。
还有个要点：动态压力跟随。焊接过程中，材料软化、热膨胀，压力会波动。如果焊机是气动加压，气缸响应慢，实际压力在通电瞬间会跌个坑。伺服焊枪就好多了，能实时补偿。有一次用气动焊机做铝合金点焊，熔核总是有缩孔——后来发现是压力跟随不足，凝固时没有及时补压。加了预压时间、提高后压，问题解决。所以设备不行，工艺老手也挠头。
焊接电流与时间的匹配艺术
电流和时间，都管热量。Q=I²Rt，公式简单，但R是变的。初期接触电阻大，热量集中，如果电流上得太猛——尤其是单脉冲直接上到10kA以上——表面氧化物破裂前，局部电流密度极高，飞溅率几乎100%。所以有了电流斜坡（slope）。我们一般0.5-2周波的斜坡上升时间，让接触面有个预热、活化过程，对镀层板尤其有效。但斜坡长了，总热量增加，可能又导致熔核过大、变形。这是个平衡。
记得有一次，给车厂做高强度钢HSA340的点焊工艺评定，规范要求熔核直径≥5√t（t为板厚）。我们试了半天，始终在4.8mm左右徘徊。加大电流，飞溅了；延长时间，热影响区宽了，组织粗大。后来把单脉冲改成双脉冲：第一脉冲低电流长时，预热和建立塑性环；第二脉冲高电流短时，形成熔核。冷却时间10个周波，然后施加锻压脉冲，完美。熔核直径5.2mm，飞溅极少。所以脉冲方式的选择不是花活，是解决特定问题的利器。

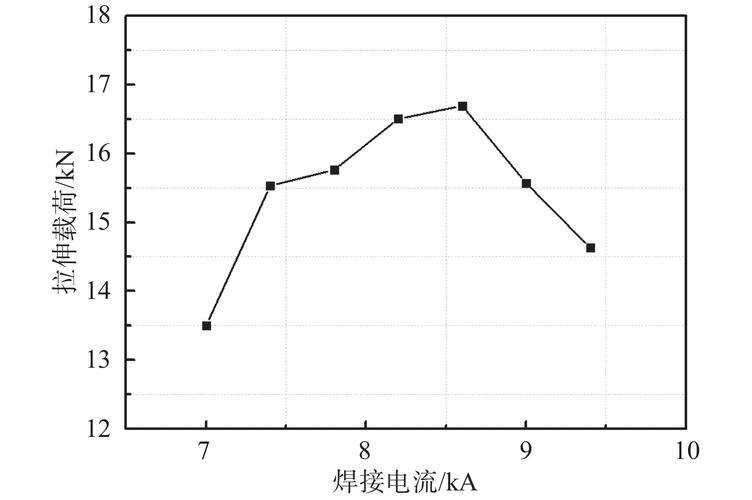

电流设定也离不开板厚和材质。常用参考：0.8mm低碳钢，大概8-10kA，10-12周波。但不锈钢呢？电阻率高，需要的电流小得多，4-5kA就行。铝合金导电导热强，需要超大电流——25kA以上，时间还极短，几十毫秒。所以点焊机的额定容量得留足裕量，别为了省成本选个临时够用的，以后换了材料就傻眼。我有次就因为这个，给铝车身做样品，焊机次级回路的电缆都发热变色了，电流根本达不到设定值。
飞溅、裂纹与虚焊：缺陷背后的逻辑
讲了参数，其实最直接的反馈就是缺陷。飞溅是点焊最常见的捣乱分子。它有内部飞溅（两板之间）和外部飞溅（溅到表面）。外部飞溅影响美观和密封，内部飞溅可能造成应力集中甚至脆性相。怎么控制？第一，清洁表面。油污、锈蚀、氧化皮，这些导致局部电阻剧变。用脱脂溶剂、打磨，但别过度抛光——镜面一样的表面反而接触电阻过低。第二，电极对中和端面形状。电极不对中，压力偏置，一侧飞溅。第三，参数优化——如前所述，斜坡和压力。

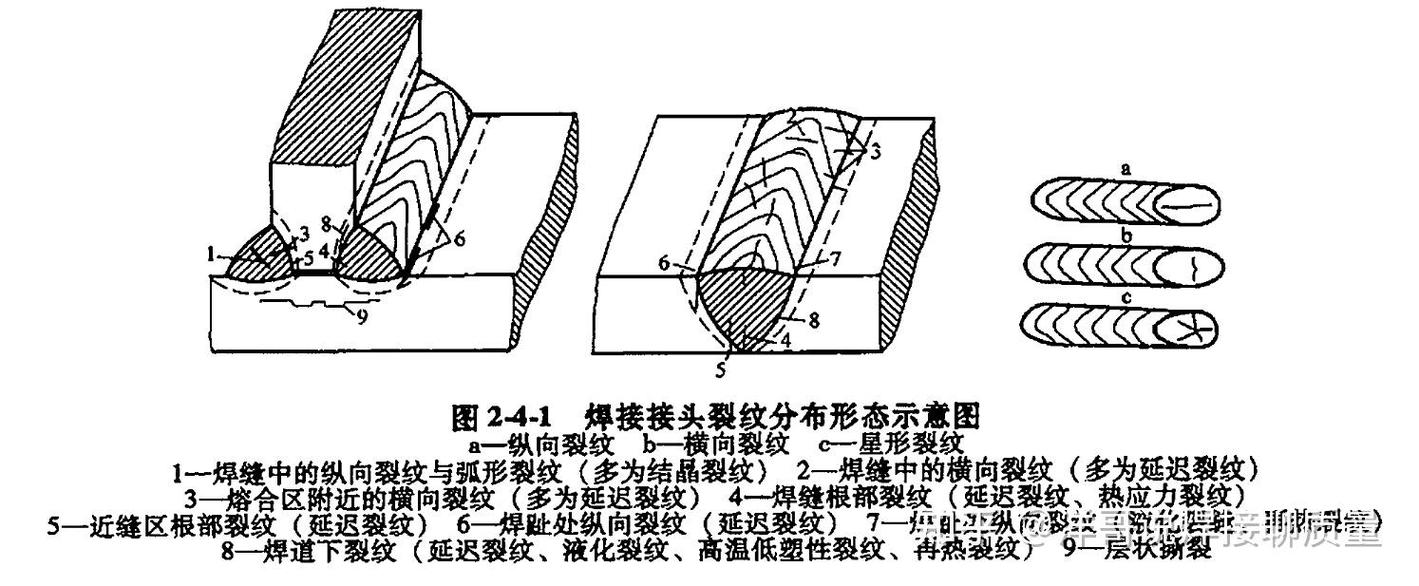

裂纹，特别是热裂纹，常见于铝合金、镀锌板。铝合金结晶温度区间宽，凝固收缩应力大，如果冷却过快，裂纹就来了。对策：锻压力（forging force），在电流切断后立即施加更高的压力，压实正在凝固的熔核。时间窗口极短，10-20ms，所以焊机响应要快。我还试过给焊后加热脉冲，减缓冷却速度，但会增加工时，一般场合不用。
虚焊最阴险——外表看有个坑，但内部根本没熔合。多半是因为分流。焊点太近，电流走过已焊点，新焊点分到电流不足。点距标准：一般2.5-3倍熔核直径。做工艺设计时，焊点排布要按这个来。还有一个容易被忽略的原因：磁性材料，比如某些不锈钢，焊接时如果工件磁化，电流路径偏移，造成熔核畸形。我们遇到过，最后用退磁器处理了板材。这些奇怪问题，手册上不会写，全靠经验。
电极管理：一个被低估的系统工程
点焊的消耗品，电极头，它的状态直接影响焊接质量。端面直径增大10%，熔核直径可能减小20%。因为接触面积变大，电流密度下降。所以修锉电极是日常。但我们总忘。应该建立修锉频率，例如每200点修一次，或基于视觉检查。有自动修磨器最好。
但是修锉形状有讲究。平端面角度？圆端面半径？我推荐圆端面电极，球半径R30-R50，它自对中好，压力分布均匀，寿命长。端面直径要根据板厚选：薄板6-8mm，厚板10-12mm。另外，电极材料也很重要。铬锆铜是标准，但焊接镀锌板容易粘连，需要弥散强化铜如Cu-Al2O3，导电稍差但抗软化更好。我们曾经用错了一种电极——以为是CuCrZr，其实混入了铍铜，导电率不对，一直出问题。所以，电极材料入库要检测。
好了，写到这里。点焊是个隐形角色，一辆汽车上几千个焊点，默默承受着碰撞和疲劳。把每个点搞扎实，既靠理论，也靠这些琐碎的细节。希望我的这些经验，能让你少走些弯路。
