干机械设计这行，最怕什么？——图纸画得飞起，结果样机一上测试，齿轮崩了，轴断了。查来查去，材料没问题，加工没问题，最后发现热处理工艺单上赫然写着：‘退火，随炉冷却’。就这五个字，害得整个项目延期两个月。说实话，退火这东西，看似简单，其实坑多得能养鱼。今天咱们就敞开了聊聊，把那些课本上不写、车间里常犯的破事儿都抖落出来。
退火，本质是‘倒退’吗？
很多人一听“退火”，脑子里蹦出的是金属变软了，好加工。这话对，也不对。退火的本质是让金属重新回到一个更平衡、更松弛的状态，就像你加班熬了一宿，回家倒头睡一觉，第二天满血复活。从晶体学上说，就是把那些被冷加工、铸造、焊接折腾得歪七扭八的晶格，通过加热和缓慢冷却，重新排列整齐，消除内应力，降低硬度，提高塑性。

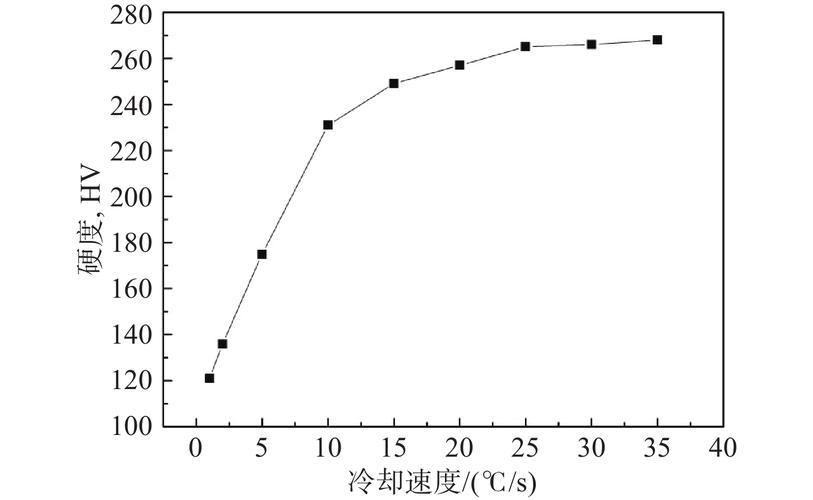

可问题就出在“缓慢冷却”这四个字上。什么叫缓慢？随炉冷？埋灰冷？还是在静止空气中冷？不同的冷速，出来的组织天差地别。我记得刚入行那会儿，跟师傅去处理一批45钢齿轮毛坯，要求硬度≤217HB。我心想简单啊，加热到840℃保温俩小时，随炉冷就是了。结果出炉一打硬度，好嘛，240HB，直接干废了。师傅叼着烟瞟了一眼金相图，淡淡来了一句：“小子，你这是伪共析组织，冷快了。” 我一脸懵，后来才搞明白——45钢的退火，关键在于Ar1附近的冷速，你要是炉子保温差，降温太快，先共析铁素体来不及析出，全变成细珠光体，硬度不降反升。那个教训，够我记一辈子。
所以啊，退火不是什么“万能药”，它是个精细活。你得盯着C曲线，掐着温度，还得了解炉子脾气。有些炉子热电偶位置不对，炉膛温度均匀性±20℃，你还照着理论曲线设定，不翻车才怪。
选哪种退火？这比选女朋友还纠结
工程上退火的花样太多了：完全退火、不完全退火、等温退火、球化退火、去应力退火、再结晶退火……你让一个新手去选，八成会懵。我一般这么记：根据目的来。
如果你要改善切削加工性，尤其是高碳钢，让它好车好铣，那就球化退火。原理是把片状渗碳体变成球状，硬度能降到160HB左右，车刀上去跟切豆腐似的。但搞不好会出现球化不良，还是硬。关键在温度区间——略高于Ac1，长时间保温，然后缓冷到略低于Ar1，再出炉。我见过一个厂子做GCr15轴承圈，球化退火后硬度还是280HB，查下来是炉子超温了，碳化物全溶了，冷却时又析出网状。那个工艺员被扣了当月奖金，脸都绿了。
要是焊了个大机架，怕变形，那就去应力退火。加热550-650℃，保温按壁厚算，每25mm一小时，然后缓冷。这玩意儿看似没技术含量，但最容易踩的坑是——装炉方式不对。你想想，一个好几吨的焊接结构，如果只垫两个支点，加热时自重就能让它变形。必须多点均匀支撑，最好用模拟软件校核一下热变形。我有次去供应商那里，看见他们直接把一个大底板侧立在炉里，我当场就炸了：“你这是退火还是折弯？”
对于亚共析钢，比如常见的Q345、35CrMo，一般用完全退火就好，加热到Ac3以上30-50℃，保温后炉冷，得到铁素体+珠光体。不过话说回来，现在很多厂子偷懒，用正火代替退火，冷速快，硬度偏高，后续加工费刀。跟你说个真事儿，有批轴类件，设计工艺要求退火，采购图便宜让外协搞“快速退火”，其实就是正火，拿回来调质后变形量超标，全批次报废，损失几十万。最后扯皮，谁也没赢。
参数控制的艺术：温度、时间、速度，一个都别想糊弄
退火三要素：加热温度、保温时间、冷却速度。每个都是一门玄学。
温度要准。别光看仪表，你得知道炉子实际温度分布。我用过一台老式井式炉，温控表显示780℃，实际工件表面才730℃，保温不够，退火不足。后来我买了几个炉温跟踪仪贴在工件上，才发现问题。所以，关键件退火，一定要做温度均匀性测试，按GB/T 9452来，周期检定。有些老板舍不得那点检测费，最后废品率上来，亏得更多。
保温时间怎么定？经验公式是τ=α×D×K，D是工件有效厚度，α加热系数（碳钢1.5-1.8min/mm，合金钢高些），K是装炉系数。但公式是死的，人是活的。密装和散装差远了。我一般对于小批量精密件，宁可保守些，延长30%，然后缓慢降温，出来的均匀性就是好。记得有次做薄壁齿圈，按公式算保温1.5小时，结果硬度不均，光谱分析发现局部脱碳——后来才意识到，炉子密封不好，保温阶段有空气进入。给炉子加了氮气保护，问题解决。你瞧，有时候问题不在工艺本身，而在设备细节。
冷却速度，绝对是退火成败的胜负手。特别是高合金钢，比如Cr12MoV，导热性差，冷快了容易裂。我们一般用等温退火：加热到Ac3以上，快冷到珠光体转变区温度（比如700-720℃），等温保持，转变完了再空冷。这样周期短，组织均匀。但等温炉的控温精度要±5℃以内，不然白搭。我在一个小作坊见过用普通箱式炉做等温退火，炉门一开一关，温度上蹿下跳，结果出来的活，硬度差异HRC 5个单位，简直胡闹。
还有个小窍门，留试样。别光看本体，切个试棒跟炉，出来先检金相和硬度，合格了再批量处理。这是老规矩，但现在很多人图快，省了这一步，等发现不对劲，一炉子活全完了。我抽屉里至今留着几块各种材质退火缺陷的样块，时不时翻出来看看，警钟长鸣。

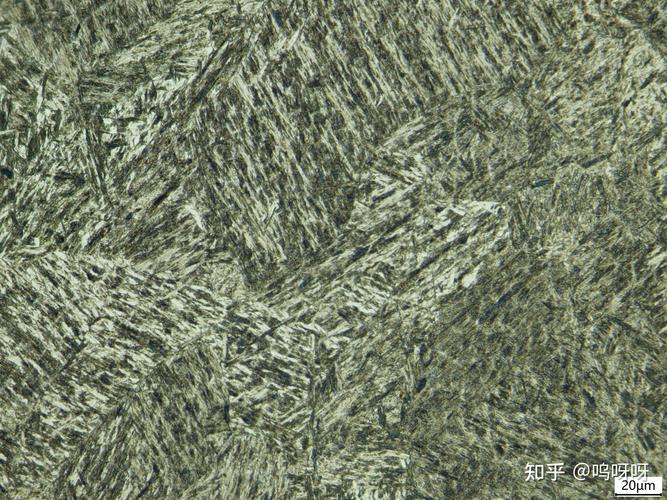

哦对了，别忘了氧化脱碳。退火温度高，时间一长，钢表面脱碳层能到0.3-0.5mm，后续加工余量不够就只能报废。我们后来加了铸铁屑保护，或者用保护气氛炉。还有涂防氧化涂料的，效果不错，就是清理麻烦。
说到底，搞退火这活儿，不是照着手册输几个数就完的。你得下车间，看火候，闻气味，听声音。有回夜班，我守在井式炉边，看着记录仪的曲线往下走，总觉得哪儿不对——那根线太直了，正常的炉冷曲线应该有点波动。过去一查，热电偶护管断了，补偿导线悬空，仪表显示的是假数据。赶紧手动监控，避免了一炉合金钢过烧。事后一身冷汗。这大概就是经验吧，书本给不了你。
最后，别迷信理论。我见过海归博士拿着相图算退火参数，结果忽略原材料偏析，出来带状组织严重。基础知识扎实是好事，但结合现场、因地制宜才是工程师的真本事。退火不是什么高科技，但它把“细节决定成败”这话体现得淋漓尽致。下次你再写工艺卡的时候，多想想那些坑，也许就能帮厂里省下一笔不小的开销。
