那天，车间技术员小刘拿着金相照片来找我，一脸困惑：“师傅，这锻件正火后怎么晶粒度还是这么大？硬度也上不去。”我瞄了一眼——典型的混晶。一问工艺，加热温度没错，保温时间也够，可冷却时竟然用石棉布盖着…害，这就是把正火当退火做啊。说实话，干了二十年，这种事儿见得多了。
正火，在好多工程师眼里就是个“中间工序”，图样上随手一标：正火 HB170~210。至于为啥要正火，参数咋定，很少有人较真。可就是这道看似简单的工艺，翻车的案例太多了——淬火开裂、加工粘刀、渗碳变形，最后追究起来，十有八九，正火没做到位。
正火到底在“正”什么？

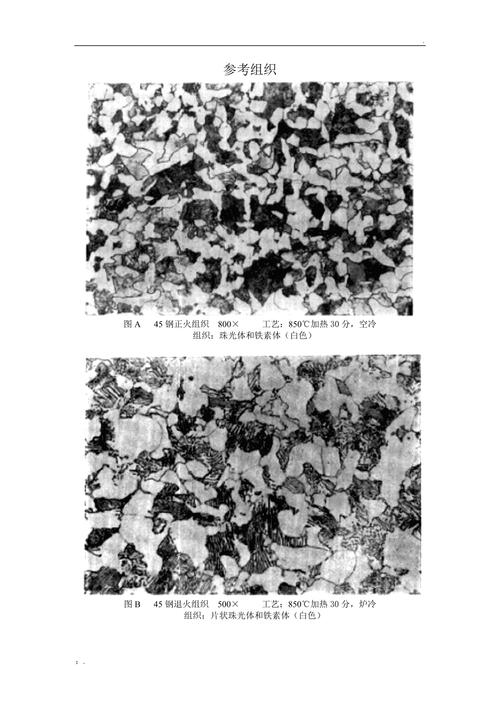

先说个基本概念：正火是将钢加热到临界点以上完全奥氏体化，然后在空气中冷却的热处理工艺。目的就几个：细化晶粒、消除网状碳化物、调整硬度、改善切削加工性、为最终热处理准备均匀的组织。但这些目的，必须建立在冷却速度这个核心变量上。
你如果只是照搬手册上的温度——亚共析钢 Ac3+30~50℃，过共析钢 Accm+30~50℃——然后随便一冷，那结果就像薛定谔的硬度，全看当天气温和风扇开没开。尤其大锻件，夏天和冬天做正火，硬度能差十几度HB。所以，得动脑筋！
举个例子，我们做42CrMo的轴，要求正火后≤HB200。按公式算加热850℃保温2小时，空冷。结果批次不同，硬度在HB190~230之间乱跑。后来查了冷却曲线，在650℃~400℃这个相变区间，冷速必须≥50℃/min才能避开贝氏体组织。于是我们加了风扇强制吹风，硬度稳稳控制在HB180~190。所以啊，正火不是死工艺，它是个“活的”——得根据工件大小、装炉量、冷却条件来微调。
参数选择：别让手册害了你
手册上的工艺是基础，但真要落地，一堆坑。加热温度还好说，稍微偏高一点问题不大，别超过晶粒粗化温度就行。保温时间呢？经验公式是1.2~1.5min/mm，但如果你按这个算，直径500mm的轴，保温10小时，电费不说，晶粒没准都长大了。实际上，大型锻件要考虑透热时间，可以用“零保温”正火，即表面到温后短时均温就空冷。我们试过很多次，只要工件表面和心部都到达了Ac3以上，保温时间可以大幅缩短。

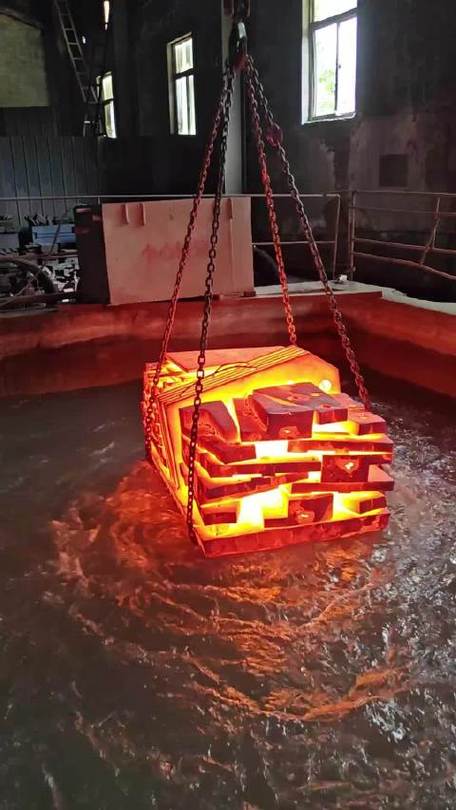

最头疼的还是冷却。有人为了图快往水里蘸一下，结果硬度上去了，也裂了。正火的冷却介质是空气，但空气的流动速度、湿度、工件摆放间距，全在影响冷却速度。我的经验：小件、薄件，散开空冷；中大件、需要降低硬度的，可以堆冷或埋灰冷；要求硬度偏高又怕裂的，用雾冷或风冷。有一次，一批20CrMnTi齿轮锻件，正火后硬度HB160，插齿粘刀，后来分析发现，冷却时堆得太密，等于退火了。整改措施很简单：出炉后强制风冷，硬度提到HB190，完美。
正火和退火：一笔经济账

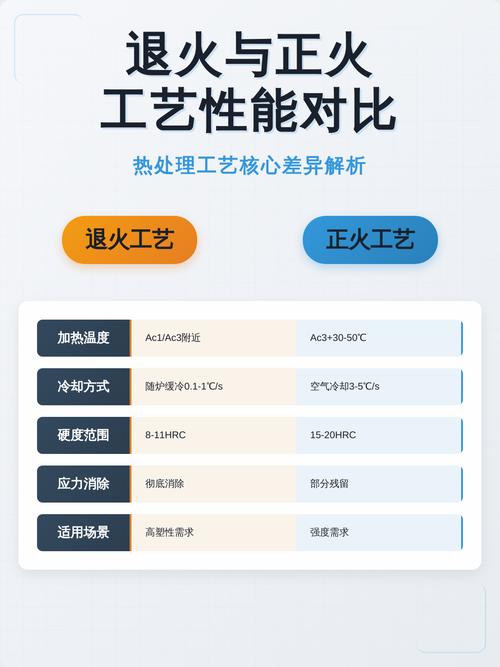

很多年轻工程师分不清正火和退火，只知道一个空冷一个炉冷。但选哪个，其实是成本和性能的权衡。退火更软，切削更轻松，但效率低，耗能高。正火冷却快，硬度适中，生产周期短。如果你有个零件，后续不搞表面淬火或渗碳，只需一般的综合力学性能，正火可以直接作为最终热处理，省钱！比如一些车身冲压件的铸铁模具，我们用正火代替调质，寿命差不多，成本减半。
但反过来，如果是高碳高合金钢，冷却过快容易产生马氏体，这时候就得退火。比如Cr12MoV，你正火一下试试，直接崩刀。所以，选正火还是退火，关键看钢的淬透性、工件的尺寸和后续加工要求。我的习惯：碳钢、低合金钢的中小件，拉毛坯后直接正火；大件、结构复杂的，先去应力退火再正火，免得变形。
那些年，正火引发的血案
说个真事。几年前，帮一家外协厂处理淬火开裂的齿轮，材料20CrMnTi，渗碳淬火后沿齿根裂。查了锻造后的正火记录，加热温度920℃，保温3小时，空冷。看起来没毛病。但金相显示正火后组织是魏氏组织+严重的混晶。原因是锻造终锻温度太高，正火温度又偏下限，没有完全重结晶细化。后来把正火温度提到950℃，风冷，再高温回火，问题解决。所以啊，正火不是孤立的工序，要跟锻造、预备热处理统筹考虑。
还有一个教训：为了降低成本，有些厂家把正火省了，毛坯直接去调质。结果淬火后变形超大，校直都校不回来。因为锻造应力没消除，淬火加热时应力叠加。这账算下来，省了正火的小钱，亏了废品的大钱。记住啦，需要最终热处理的重要零件，正火这道预备热处理决不能省。
最后说句实在话
搞了这么多年工艺，我的体会是：正火看似简单，实则玄妙。它考验的不是高深理论，而是你对每一次冷却速度的把握、对每一炉工件状态的观察。没有万能的正火工艺，只有最适合当下条件的选择。别偷懒，多跑现场，多摸零件，多看看金相。当你把正火做得收放自如时，很多后续的热处理难题都会迎刃而解。
至于那些总想跳过正火的“创新”——我劝你慎重。经典工艺能流传百年，总有它的道理。
