上周有个刚入行的小伙儿拿着张图纸来找我，指着上面一处标注问：“师傅，这个‘发黑’是不是就是喷个黑漆？”我当时差点没把保温杯里的茶喷出来。
喷漆？那叫涂装，跟发黑是两码事。说实话，这事儿不怪他。很多图纸上就那么随手一标，也不写标准，也不给膜层厚度，供应商拿到手往往直接丢进碱性锅里一煮，黑了就行。结果呢？装出来没俩月，锈得跟出土文物似的。
发黑，学名挺唬人，叫“钢铁化学氧化处理”。本质上是在钢表面生成一层致密的四氧化三铁（Fe₃O₄）膜。这玩意儿薄到什么程度？通常0.5到1.5微米——想象一下，一根头发丝的十分之一都不到。所以它防锈靠的不是厚度，而是膜本身的化学稳定性和对氧气的阻隔。你要是指望它像电镀锌那样扛盐雾，趁早别干了。
我第一次自个儿负责一个需要发黑的件，是七八年前吧。一个减速器上的弹簧卡圈，材料65Mn，要求表面发黑，不准有红锈。当时图省事，送外协做了常温发黑。回来一看，黑得挺亮，结果用手一蹭……一手黑末！装配时手指全是黑印子，气得我直接打电话骂人。那会儿才知道，常温发黑本质上是一种置换反应，膜层疏松，结合力差，纯属样子货。后来老老实实改成碱性高温发黑，135～145℃的氢氧化钠和亚硝酸钠溶液里煮上半小时，出来那层黑黝黝的膜，用棉布使劲擦都不掉色。
不过话说回来，常温发黑也不是一无是处——它方便。有些大件没法进槽，只能拿刷子刷。或者维修现场临时补一下外观。但你得心里有数：它跟碱性发黑防锈能力差一个数量级。正规图纸上，我一般会标注“碱性化学氧化（发黑）处理，按GB/T 15519”，然后括号里写上膜重或膜厚要求。国标里面分了几个级别，比如AE级——适用于严酷腐蚀环境……其实发黑在严酷环境根本扛不住，还得靠油封。这就引出一个关键：发黑后的浸油或涂油，才是防锈的真正主力。那层黑膜，说白了，更多是储油和防咬合用的。
发黑不是涂漆，是化学反应
咱们捋一捋原理。碱性发黑，主盐是亚硝酸钠，加上氢氧化钠，在沸腾温度下（大概130到150度，跟氢氧化钠浓度有关）把铁表面氧化。反应里先有铁跟碱生成亚铁酸钠，再被亚硝酸钠氧化成铁酸钠，最后两者作用生成四氧化三铁膜。方程式我不写了，看书去。这里有个坑：温度必须稳定。哪怕低于推荐温度5度，膜就发红、发花；太高了，膜又疏松甚至脱落。我见过一个小厂为了省电，拿个铁槽在煤炉上煮，温度忽高忽低，出来的件黑一块红一块，跟奶牛似的。老板还嘴硬说这叫“迷彩风格”。
除油也很关键。你想想，零件上带着切削液、防锈油直接进槽，能反应均匀？必然花。一般先用金属清洗剂煮，再用盐酸酸洗去锈活化，水洗透了才能下碱锅。有一次我赶工期，酸洗后水洗马虎了，结果整批活表面都挂灰，一测盐雾两小时就出红点——全废。
还有件趣事，我们之前做一批外贸件，老外图纸上写 “Black Oxide”，我们照常发了。对方收到后投诉说膜层太脆，一弯就崩。后来才明白，人家是铸件，含碳量高，发黑时容易氢脆。后来加了道去氢工序，200度烘两小时，问题解决。这事儿给我上了一课：发黑不是万能贴，得看材料、工况、前处理、后处理一系列链条。
选碱性还是常温？我的血泪史
前面说过常温发黑的坑，但很多非标设备厂还在用。为啥？便宜、快。一套常温槽子几千块，碱性的得两三万，还得蒸汽加热。而且环保查得严，亚硝酸钠是管制危化品，有些地方不让用。这就催生了所谓的“环保发黑液”——基本就是铜盐、硒盐再加点酸，出来的膜是黑，但耐磨性更差。
我在选型时有个原则：只要是精密配合面或者有相对运动的零件，一律碱性发黑加后浸油。比如导柱、齿轮、弹簧。常温发黑只用于纯外观件，比如设备外罩内部的支撑架，不接触水汽的。但即便这样，我也要求必须在发黑后涂一层干性防锈油，否则生锈了别来找我。
提到油，不得不吐槽。有些厂家油槽就是脏机油，黑膜把脏东西吸进去，反而诱导腐蚀。我一般指定用置换型防锈油，粘度在20cSt左右，再加热到70度浸，让油充分渗入膜孔。这样盐雾能从2小时提到12小时以上。
那些年我踩过的坑和检测手段
除了前面说的花斑、挂灰，还有一个大坑：发黑后尺寸变化。虽然膜厚只有微米级，但对精密配合面，比如轴承内孔，那5微米就可能让你压装时过盈量超差。所以精加工尺寸必须提前留出余量，或者干脆选择磷化，膜厚更可控。我一般要求发黑后孔径用塞规再检一遍。

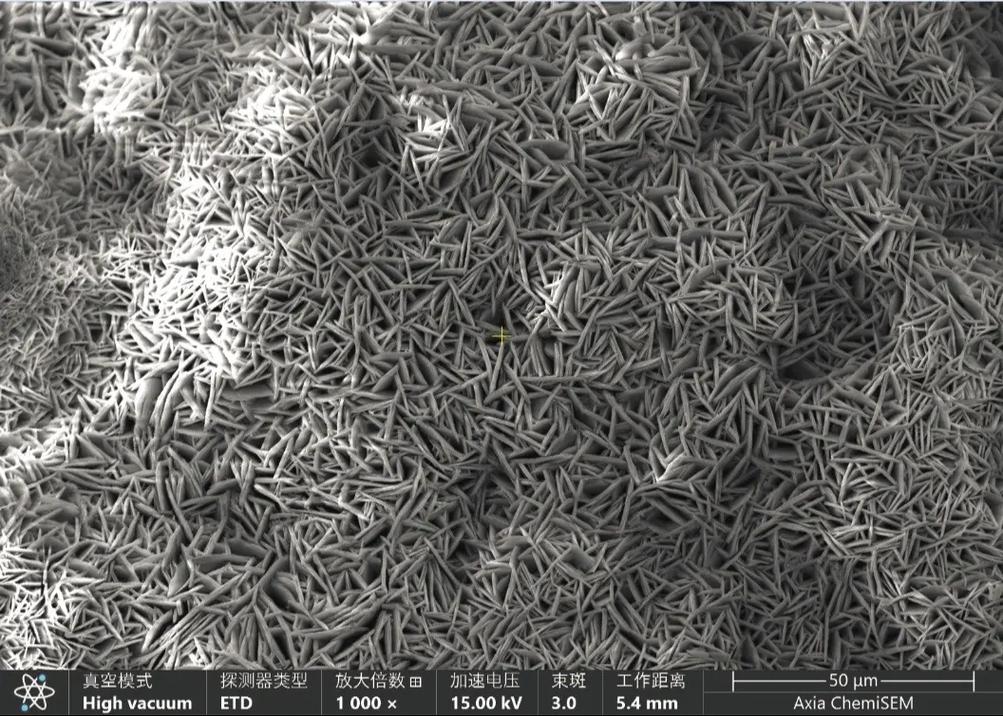

质量检测这事儿，小厂基本靠看：表面黑不黑，均匀不，擦不擦得掉。正规点就得做硫酸铜点滴试验，按GB/T 15519，在膜上滴一滴硫酸铜溶液，15秒内不露铜为合格。更狠的做盐雾，中性盐雾12小时不锈。有条件的上显微镜，测膜厚。之前我设计过一套导轨，用在了海边工况，发黑根本顶不住，后来全改成达克罗了。所以，选发黑前先想清楚腐蚀环境，别最后拍大腿。
对了，还有一种“热发黑”，是把零件加热后浸入亚麻仁油或专用黑化液，形成一层黑亮的聚合物膜，防锈极好，但不耐磨。我见人用在枪支零件上，漂亮是真漂亮，但咱们一般机械上很少用，价格高，还容易脏。
发黑这个工艺，名字土，门槛低，水却很深。做好了，你可得注意每个细节；做不好，那就是给自己埋雷。现在我带徒弟，第一件事就是让他们亲手发一批件，从头走一遍流程，然后去做盐雾。看到红锈出来时，他们才会明白，图纸上那俩字的分量。
最后啰嗦一句：任何工艺都有适用范围。别信供应商说的“万能黑”，也别信网上那些啥都能干的配方。扎扎实实读标准，做试验，才是咱工程师的本分。
