最近车间又干废一批零件，就栽在阳极氧化上。客户骂，老板跳。说到底，老手也会翻车——这表面处理，水挺深。你或许觉得，阳极氧化嘛，扔张图纸给供应商，标个颜色，齐活。可真相是，这种念头一起，麻烦就来了。
我做机械设计差不多十五年，见过太多阳极氧化的幺蛾子。有颜色跑偏的，有膜层像粉一样掉的，有装配时死活怼不进去的……每个坑都得用真金白银填。今天把这些教训摊开聊，不是教科书，是避坑指南。
选材定生死——铝合金牌号的暗战
铝合金可不是一家人。6系、7系、2系，阳极氧化出活的效果，天差地别。不信？你拿2024去做本色氧化试试——那膜泛黄，疏松，指甲一刮就露底。原因不复杂：铜含量高，在阳极氧化时形成氧浓差电池，膜层质量直接崩坏。我吃过亏。早年一个航空结构件，强度要求高，脑子一热用了2024-T351，然后按惯例标了阳极氧化。结果盐雾测试不到48小时，起泡起得像蛤蟆皮。后来乖乖换成先化学镀镍再氧化，成本翻了三倍。所以，铜含量大于2%的铝合金，原则上别指望常规阳极氧化，除非你愿意为特殊预处理买单。
6系就好得多。6061、6063这对兄弟，打样时最稳妥，膜层均匀，染色饱满。你要是想玩花活，染个亮蓝或大红，选6063，着色效果尤其透。7075呢？强度是高，但阳极氧化后那灰暗色调，客户很可能怀疑你用了旧料。而且7系含锌，膜层容易出现微观裂纹，耐蚀性打折。我的习惯：外观件一律用6061或6063，结构受力件非要用7系，就降低外观要求，并一定做封孔后浸渗。
尺寸的魔术——膜厚怎么吃掉你的公差
“阳极氧化膜不就是在表面上长一层吗？”这话对，也不对。它是双向生长的，像个贪吃蛇，一边朝里咬基材，一边朝外堆氧化铝。规律简单：总膜厚约50%是渗透层，50%是增厚层。也就是说，图纸标50μm膜厚，实际零件单边只鼓出25μm左右。可别小看这25μm。一个H7精配孔，氧化后可能就缩成H6，装配轴上那个紧，工人得拿锤子敲。更惨的是螺纹，M3细牙，膜厚一上去，通规进不去，止规止不住，直接报废。
怎么办？设计时就要留余量。普通本色氧化，我一般标10~15μm，精密件可能压到5~8μm。硬质阳极氧化，常用25~50μm，那间隙得留足。有个经验公式：孔或轴的直径变化约等于膜厚的50%~70%（取决于膜结构），保守点按80%算。比方膜厚20μm，孔径减小约15μm，这得在标注公差时消化掉。最好在图纸技术要求里写一句：“阳极氧化后保证配合尺寸”，逼供应商自己调整前道机加工尺寸。他们比你更懂工艺余量。不然，出了问题你背锅。

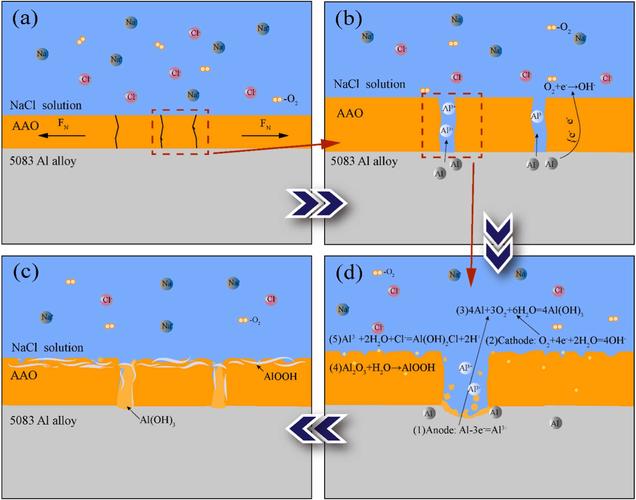

还有个暗坑：氧化膜厚度很不均匀。尖角处电流集中，膜长得飞快；低洼处膜就薄。所以，零件上锐边必须倒圆，至少R0.3。不然尖角氧化膜崩塌，脆炸了，刺手不说，还成为腐蚀起源。记住，阳极氧化膜很硬但脆，受冲击会爆皮。别用在承受交变应力的部位，除非你做过喷丸强化。
细节是魔鬼：挂具点、盲孔和染色
零件送氧化，必须挂起来。挂具与零件接触的那几个点，没膜。这在图纸上要明确：允许挂具点，但请标记在非功能区。我一般用局部视图，画个圈：“此区域允许挂具印痕”。否则供应商随意一夹，夹在密封面上，你哭都来不及。深孔、盲孔也麻烦。阳极氧化液需要流动，孔太深，里面流不动，膜就薄甚至没膜。经验值：盲孔深度不要超过孔径的1.5倍，超过就得加辅助阳极，成本噌噌涨。螺纹孔最好氧化后攻丝——如果必须先氧化后攻，那得留氧化膜余量，或者用内径小的底孔。
染色，好看，讲究更多。颜色要均匀，除了材料纯净度，还与氧化膜厚度和封孔有关。黑色氧化，膜厚低于15μm，发灰，像褪色布。我一般标20μm以上。还有，染色后必须封孔，否则色素会慢慢渗出来，尤其是阳光下，几个月就褪得斑斑驳驳。封孔这块，单独拎出来讲。
封孔——表面处理的“收口”

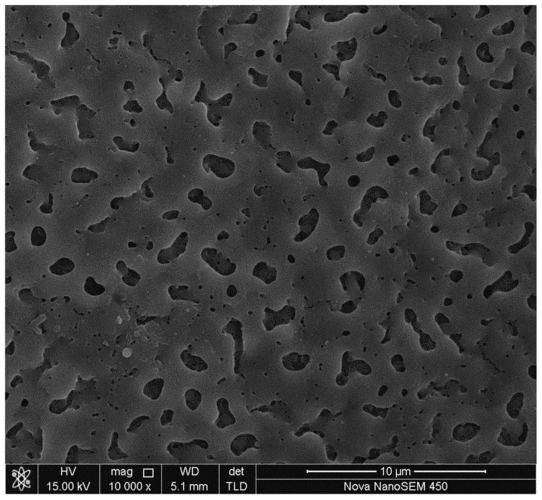

阳极氧化膜是多孔的，显微镜下像蜂巢。不封孔，相当于给腐蚀介质铺好了高速公路。封孔简单说就是把孔塞住。传统用沸水，把氧化铝水化成勃姆石，体积膨胀堵住孔。这方法无毒，但耗能，膜容易发雾。后来流行镍盐封孔，效果好，外观亮，但镍是欧盟RoHS监控的，做出口件你得掂量。现在无镍封孔成熟了，醋酸镍或钛锆体系，我推荐用。你在图纸上写“封孔”，供应商八成用最便宜的。所以，技术要求里请写清楚：沸水封孔或中温无镍封孔，并按ISO 3210进行磷铬酸失重试验，失重不得大于30 mg/dm²。够专业吧？其实很多质检员都不查这个，但盐雾一测就原形毕露。
见过最离谱的是，一批户外显示屏框架，阳极氧化黑色，半年后变成麻子脸。切片一看，封孔没做透，孔里还残留染料。太阳一晒，水汽一泡，氧化膜直接开花。从那以后，我所有户外件都要求封孔后做染色斑点试验，简单靠谱：在膜上滴一滴染料，保持5分钟，擦掉，没留痕迹才算合格。别信供应商的保证，看实验数据。
最后唠叨一句：阳极氧化不是表面化妆，是工程属性。选材、膜厚、尺寸链、挂具、封孔，哪一个环节疏忽，都可能演变成批量事故。图纸标注务必详细，别偷懒写“表面阳极氧化”六个字。至少要标明：标准（如ISO 7599）、类型（本色或染色）、膜厚（最小及最大）、封孔方法、重要表面及允许缺陷。再多说就惹人烦了，这些经验你品，你细品。下次遇到氧化问题，少走点弯路，我就没白写。
