昨天在线上盯了四个小时，就为了一根立柱的橘皮。调比例阀、换喷嘴、甚至把机器人示教点改了又改，最后发现是压缩空气管路里一截冷凝水作祟。喷漆这事，看似简单——泵抽上来，枪雾化出去。但真要稳定在±5μm的膜厚公差带里，需要操心的地方实在太多。
有些同行觉得喷漆是“手艺”而非“工程”，我不同意。你要是见过汽车涂装车间里每平方厘米都一致的金属闪粉排列，或者风电叶片上那种长达八十米毫无色差的聚氨酯面漆，就会明白这背后全是物理和化学的精确协同。
那么，从哪里说起呢。流量吧。这是最容易被忽视的参数。
流量控制：多一分流挂，少一分起粒
流量设定有个经典误区：总拿供应商给的流量表当圣经。那张表是在实验室条件下测的，恒温23°C，粘度杯校验得干干净净。现场呢？冬天涂料粘度能高20%，夏天稀释剂挥发又快。我习惯自己拉一个补偿曲线，尤其在季节交替时。有一次在北方做工程机械喷涂，11月份，涂料温度只有8°C，按原参数喷出来的膜厚直接超标40μm，流挂一塌糊涂。后来我们在供漆桶加了伴热带，循环管路保温，再微调流量补偿系数，才算稳住。
流量计算的基础公式很简单：Q = (S × d) / (θ × NV)。式中S是表面喷涂面积，d是干膜厚度，θ是涂料体积固体分，NV是施工效率系数，一般空气喷涂取0.4~0.6，混气喷涂0.65~0.8。但很多工程师直接用理论值，没考虑NV的波动，这就掉坑里了。不过话说回来，NV也没法精确计算，只能通过试喷样板，反推修正，对吧？

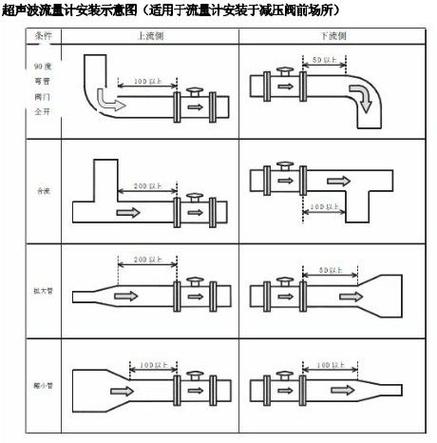

流量计的形式也有讲究。齿轮流量计精度高但怕颗粒，活塞式的更稳健，不过对粘度敏感。我用过一款涡轮流量计，开始尚可，后来涂料中的铝粉沉积在叶片上，读数越来越飘，最后干脆卡死。现在我们都用超声波流量计，非接触，免维护，但安装时要注意管道内满管流，否则气泡会搞乱信号。
雾化与成型：耳朵比眼睛更好用
雾化气压和扇幅气压的匹配，是个经验加科学的活。书上的标准配比是雾化压力0.3-0.5MPa，扇幅压力0.15-0.25MPa，但实际要根据涂料特性和环境微调。比如喷高固体分清漆，雾化压力就得高些，否则中心区会起粒；喷金属底色漆，扇幅压力要小，不然铝粉定向乱掉，色差就来了。
我有个“听设备”的习惯。喷涂时如果雾化声尖锐刺耳，说明压力太高，漆雾飞散严重，上漆率低；如果声音低沉噗噗的，那压力低了，雾化不充分，颗粒粗。一个好枪手能从声音判断出参数的细微偏差。有一次我带徒弟调试新产线，他一上来就把雾化压力调到0.6MPa，我背对着他，一听就让他停——那个声音像撕布一样，果然，漆雾反弹严重，周围空气都迷蒙了。后来降到0.45MPa，声音柔和均匀，成型才正常。这不是玄学，是流体从喷嘴高速喷出时的湍流程度不同造成的声频差异。
喷嘴选型也容易踩坑。通常根据涂料类型和膜厚要求来选，但很多人忽略磨损。碳化钨喷嘴耐磨，但脆，万一磕碰会崩口；陶瓷喷嘴光滑不易堵，但价格贵。我们厂有段时间图便宜用不锈钢喷嘴，结果一个月流量偏差就超过15%，全部换掉。现在用碳化钨，寿命可达几千小时，即使这样，每周末也要用专用放大镜检测孔口，超过5%磨损就提前更换。
静电喷漆：不是所有涂料都适合旋转杯
静电喷涂能大幅提升上漆率，但应用限制很多人没搞透。传统溶剂型涂料电阻率要在0.1-50MΩ·cm之间，太低的话涂料本身导电，高压会沿着管路回传，危险；太高则静电效应弱，环抱效果差。水性漆就更麻烦了——导电性太好，必须采用外部加电系统，还要整个供漆系统与地绝缘。我刚接触水性漆静电喷涂时，几次跳火击穿管路，差点出事。后来彻底改造：全隔离的涂料输送模块，特殊的放电电极设计，花了几十万才安全落地。所以上静电之前，一定先测涂料电阻，再用高压探头沿管路排查，确保没有漏电路径。

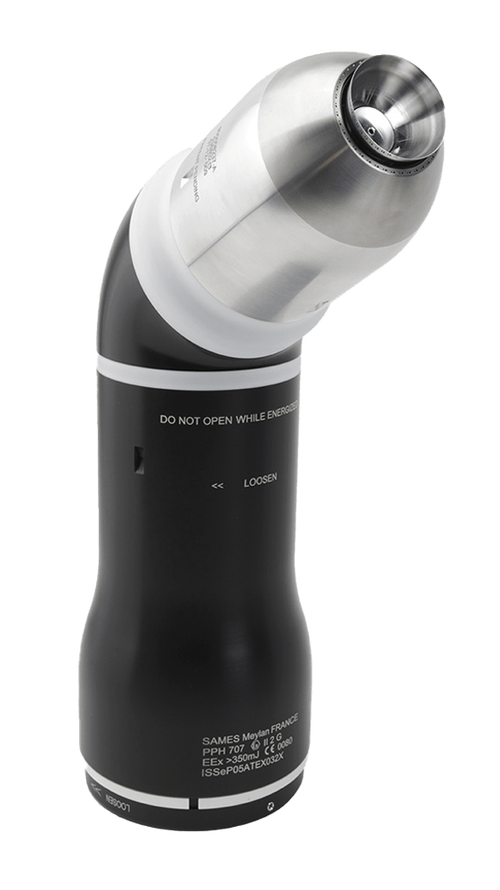

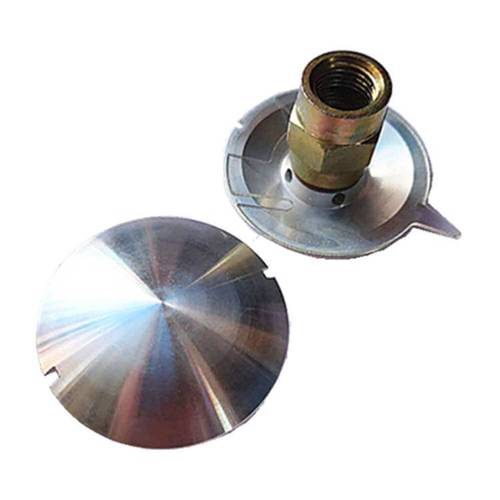

杯式旋杯和盘式旋碟，选择也有门道。盘式雾化效果好，但对工件形状变化适应性差；旋杯灵活，如机器人手臂末端安装的那种，能处理复杂曲面。不过旋杯的转速、成形空气和涂料的匹配是个多维优化问题。我参与过一个铝轮毂自动化线项目，开始用4万转旋杯，膜厚均匀度不达标，分析发现旋转过高导致涂料切向速度波动，把成形空气帘打乱了。降到3.2万转，调整成形空气从0.2MPa到0.18MPa，膜厚标准差从6μm降到2.5μm，达标。
烘烤与固化：设定温度≠工件温度
这是另一个重灾区。炉温仪显示180°C，但工件实际温度可能只有150°C，尤其是厚壁件或结构紧凑的组件。热容量不一样，升温速率差异大。我们做的一款变速箱壳体，局部位置漆膜一直发软，分析下来，铸造面有筋条加强，热容量大，测温探头又放在空气流中，根本没反映工件真实温度。后来在工件表面贴了随炉测温试片，优化了风嘴方向和循环风量，把保温段延长了10分钟，才算解决。
粉末喷涂的固化曲线更讲究。环氧/聚酯粉需要200°C×10min，但那是金属表面温度达到200°C后维持10分钟。从室温到200°C的升温段不计入内。有些产线设计时只看输送链速度，忘了厚件的热惯性，结果固化不足，附着力测试掉链子。我总结了一个简单经验公式：有效固化时间 = 总时间 – （温升段×0.7）。这个0.7是经验系数，根据工件厚度和热风对流强度调整，我们用了多年，比其他复杂模型更直观易用。
烘烤结束的冷却也不能忽视。骤冷会导致漆膜应力开裂，尤其像聚氨酯类的厚涂体系。强制风冷时，风速别超过3m/s，且要确保均匀，否则局部过冷收缩差异大，这也是我吃亏后学到的——说起来都是泪，一批出口件因漆膜微裂纹整批退货。
喷漆工艺的坑多得说不完，从压缩空气质量管理到机器人TCP校准，处处是细节。但最核心的还是理解每个参数背后的物理本质，而不是死记硬背。下次再聊旋杯的维护和换色清洗的污染控制。
