2014年秋天，我盯着试验台上断成两截的曲轴，后背发凉。前一天还跑得好好的，突然就咔嚓了。断口像被啃过的饼干——典型的疲劳断裂。那是我第一次因为疲劳强度没算对，差点把项目搞黄。说实话，教科书上那套‘无限寿命设计’，在现场就是纸上谈兵。
疲劳不是‘累了’，是裂纹悄悄长大
疲劳，不是材料累了想歇会儿。是交变应力下，微观裂纹萌生、扩展，最后突然断裂。这个过程，往往没有明显塑性变形，所以特别阴险。你根本不知道它什么时候就断了，对吧？

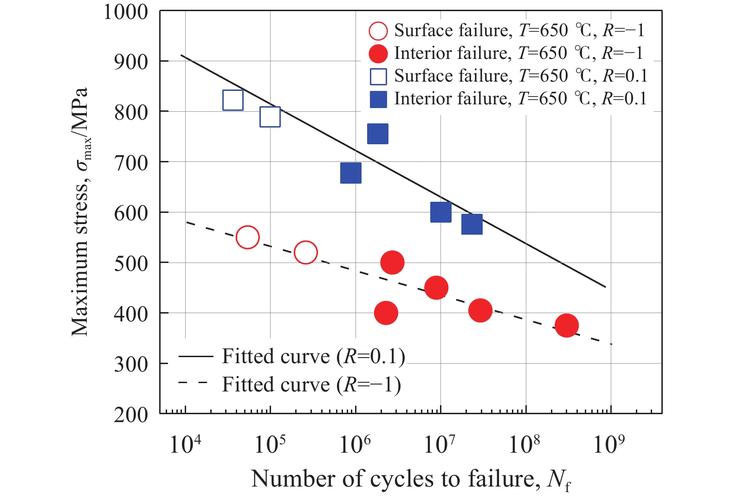

S-N曲线，说白了就是材料的‘疲劳身份证’。纵轴应力幅，横轴循环次数，双对数坐标一画，对于钢材，常常能看到那条水平线——疲劳极限。可有色金属呢？铝合金、钛合金，对不起，没有真正的水平段，只能约定个条件疲劳极限，比如10的7次方或者10的8次方循环。这差别，坑过不少人。
记得有一次，用4340钢做传动轴，按疲劳极限设计，安全系数1.5，结果还是断了。查来查去，问题出在表面脱碳。脱碳层强度低，疲劳极限直接打七折。你看，算得再精确，工艺细节一塌糊涂，全白费。
应力集中：设计师挖的坑，自己跳

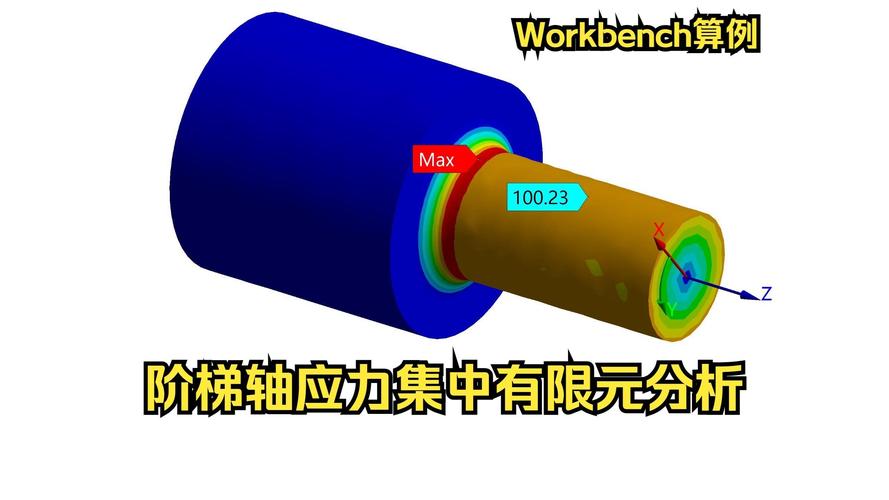

干机械的，谁没栽过应力集中的跟头？那次齿轮箱输出轴，在轴肩处断裂，断口起源就是那个该死的过渡圆角。图样上标了R1，车间觉得难加工，私自改成R0.5。哦豁，应力集中系数从1.8跃升到2.8。疲劳寿命缩短不是一点点，是直接缩短一个数量级。更糟的是，装配时还有个轻微过盈，叠加起来，局部应力早超过屈服了。
理论应力集中系数Kt，那是弹性力学给的，可实际材料有塑性调整，所以用有效应力集中系数Kf。Kf总小于Kt，这取决于材料的缺口敏感性。铸铁就比高强度钢迟钝得多——石墨片本身就是一个个内部缺口，早就“习惯”了。所以铸铁件你别太纠结小圆角，但高强度钢你得供着。
还有那个键槽，标准的平键，直角拐角，就是天然的裂纹源。后来我们都改用花键，或者至少是圆头键槽，虽然成本高一点，但比断轴停工强。说到底，设计不光是画图，是跟应力流交朋友。强制它拐急弯，它就阴你。
表面粗糙度和残余应力：看不见的手
很多人以为粗糙度只是为了配合，或者好看，其实它在疲劳强度里是狠角色。我做过对比，一根精磨的轴，Ra0.4，和一根粗车的轴，Ra3.2，疲劳极限能差30%以上。粗糙度轮廓仪一打，微观沟壑像刀刻的缺口，应力集中效应让人头皮发麻。
后来学聪明了，关键部位非要给表面处理。喷丸强化，就是用小钢丸高速喷射，打出一层压应力。有了这层“盔甲”，表面微裂纹要张开先得过压应力这关，寿命翻倍不是梦。还有滚压、氮化，都是同理。但是，注意但是——喷丸参数控制不好，应力过大反而会损伤表面，那个度，全靠试验数据和师傅手感。
残余应力可正可负。焊接残余拉应力，简直是疲劳的帮凶。焊后不退火，用着用着就裂了。有一次一个焊接机架，振动时效没做透，半年后在焊缝处疲劳开裂，修都没法修。从那以后，我见焊接结构就强迫症：去应力处理必须到位。
疲劳寿命估算：算不准，但得算
工程上，疲劳设计分无限寿命和有限寿命。无限寿命简单，应力幅低于疲劳极限就行，但浪费材料。现代设计越来越倾向有限寿命，那就得估算寿命。
名义应力法最古老，拿S-N曲线和Miner线性累积损伤，凑合过日子。Miner法则假设损伤线性叠加，可实际载荷次序影响很大。先大后小，往往比先小后大损伤小——因为大应力能让裂纹尖端钝化，延迟扩展。可Miner才不管这个，结果就是计算寿命和实测能差三五倍。你能咋办？只好多打安全系数。

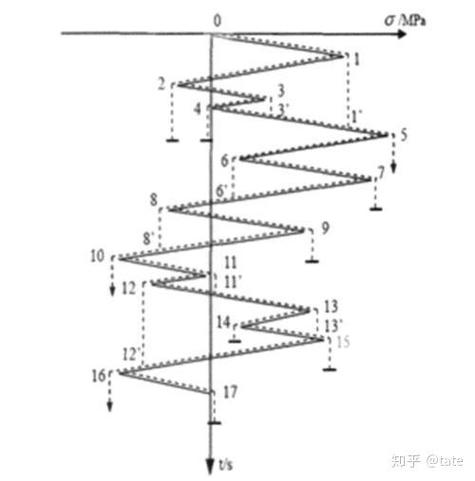

局部应力应变法（ε-N）更准一些，考虑缺口根部塑性，用Neuber准则修正。后来有限元普及了，直接算结构每个点的应力/应变历程，借助商业软件（对不起，不提名字）的疲劳模块，雨流计数一把搞定。可输入再花哨，材料真实的S-N曲线、平均应力修正（Goodman? Gerber? Soderberg?）选不对，还是瞎掰。
还有标准，ISO 12106关乎高周疲劳试验，ASTM E1049讲雨流计数，GB/T 3075开金属疲劳。可多少人真正翻过？都忙着赶项目，出了事才去翻，那时候晚了。
设计避坑指南：血泪换来的三句话
第一，圆角大一点，再大一点。尤其是受弯矩的阶梯轴，R/d至少0.1，能做成下凹的椭圆弧，更好。别吝啬那点材料，断一次轴的成本够你车一卡车圆角。
第二，表面处理不能省，而且要在图样上明确标。粗糙度数值、喷丸强度（阿尔门强度）、覆盖范围，一样不能糊弄。最好写进验收标准，让质检盯住。
第三，安全系数要结合工况和后果。普通传动轴，1.3-1.5凑合；升降设备吊人的，参照GB/T 3811，直奔4甚至更高。人命关天，别冒险。
搞了这些年，每次看到断口上的海滩条痕，心里还是一紧。它不是死了，是在警告我们活着的设计者：再细致一点，再谦卑一点。如今每画一个漂亮的大圆角，我都觉得踏实——那是对材料的尊重，也是对自己职业生涯的尊重。疲劳强度没终点，咱都在这条路上边踩坑边学。
