干了快二十年机械设计，我见过的断轴比见过的老板还多。真不是玩笑。有一次现场调试，扭矩过载直接把花键扭成麻花，金属撕裂声至今难忘——那种沉闷的巨响，然后一切寂静，只剩齿轮箱冒烟。说实话，那会儿后背发凉，因为方案是我签的字。
问题出在哪儿？扭转强度。听起来基础得不能再基础的东西，对吧？可是偏偏就是它，无数次把人坑在阴沟里。课本上就那么几个公式，τ = T/Wt，安全系数一取，完事儿。可现实世界不是这样。你永远不知道那一丁点儿的应力集中，或者材料批次波动，或者装配误差，会不会给你的设计判死刑。
今天不打算系统地讲一章大系，那个没意思。我就挑几个刻骨铭心的点，掰开了揉碎了聊聊，像跟车间里的弟兄喝酒吹牛那样。如果你正在做传动件设计，或者审图纸，或许能避我一踩过的雷。
那次花键断得莫名其妙，我才意识到公式有多天真

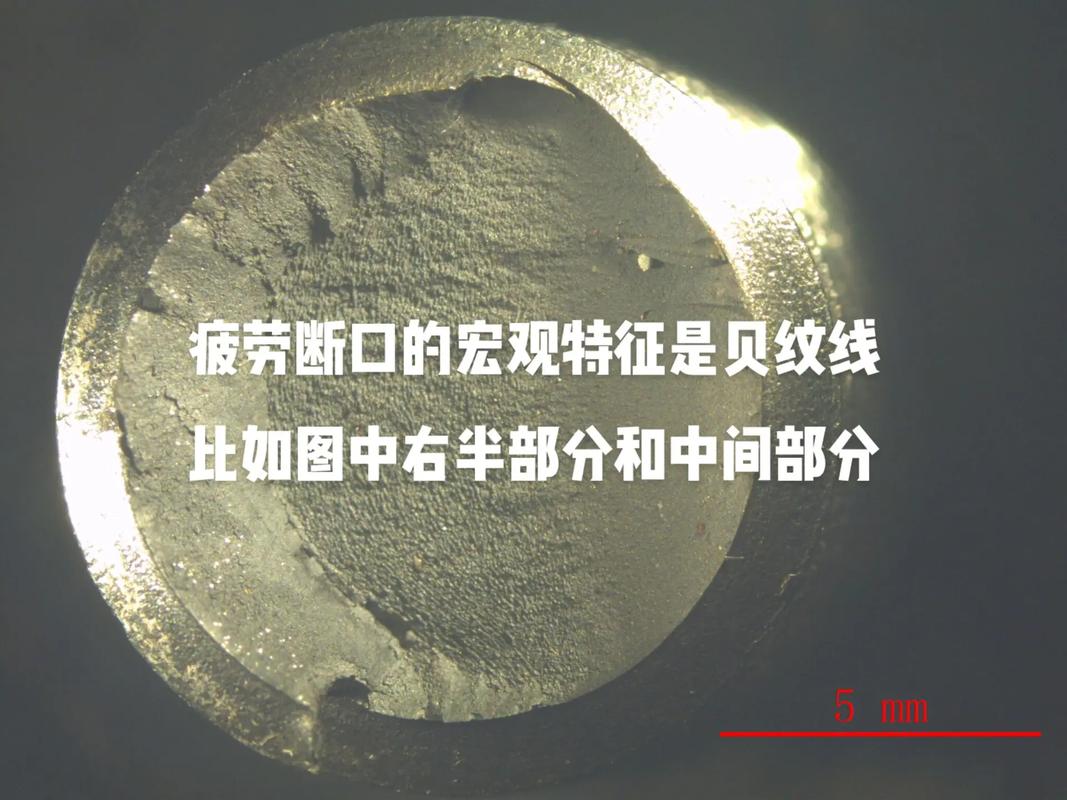

我们公司的老规矩，花键按静强度算，安全系数2.5，军规够了吧？结果运行不到200小时，齐根断了。端口分析一看，典型的多源性疲劳，裂纹从齿根圆角处萌生。我当时就懵了。明明扭矩峰值才达到设计极限的60%，怎么就疲劳了？
查来查去，最后找到两个忽略的载荷：一个是电机启动瞬间的冲击扭矩，实测峰值是稳态的2.3倍；另一个是系统中某个惰轮卡滞引起的交变过载——虽然次数不多，但每周总有那么几次。你说这算不算“正常工况”？按照传统，你可以把它归到“偶尔过载”里，可是累积损伤不跟你讲这套。它会一丝不苟地记录每一次应力循环，然后突然索命。
从那以后，我给自己定了个铁律：但凡有冲击或交变，哪怕频率很低，也按疲劳校核扭转。 千万别只看稳态扭矩，别说没提醒你。
另外，齿根那个圆角半径到底取多少？图纸标R0.3，加工出来可能只有R0.1，甚至更小——淬火后还会产生微裂纹，等于预埋了断裂源。我现在重要件都要求圆角滚压强化，并且在工艺文件里用红字强调滚压参数。贵是贵点，但断一根轴的代价够滚压一万个花键了。这账谁都会算，但设计阶段往往选择性忽视。
手册上的屈服强度，它真的靠谱吗？
不知道你有没有这种经历：40Cr调质，图纸要求HB260~300，供应商拍胸脯保证达标，结果一进厂抽检，表面硬度刚够，芯部软得像夏天的大白兔奶糖。扭转强度计算用的是整体截面的力学性能，可实际零件从表面到芯部有梯度。尤其大直径轴，调质淬透性有限，芯部可能连屈服强度的一半都不到。你的计算假设全截面均质，可现实是层状的。这偏差有多大？我见过一根φ120的轴，扭矩试验中断裂扭矩只有理论值的70%，剖开一看，芯部金相组织铁素体+珠光体，根本没淬透。

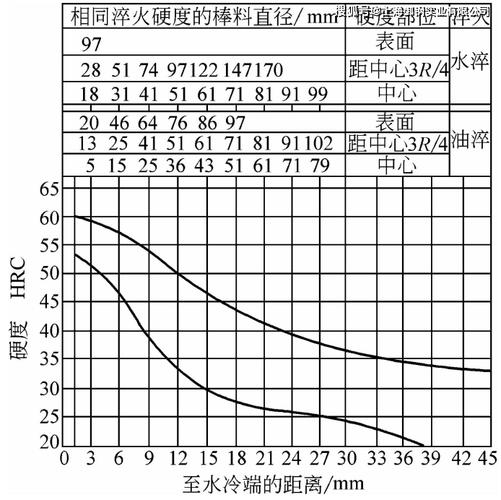

所以，别盲目相信手册上的单值数据。对于受扭的大截面零件，务必考虑尺寸效应和热处理淬透性，必要时得规定取芯部试棒做力学性能。或者更狠的——换材料。比如42CrMo比40Cr淬透性好一大截，虽然贵些，但能让你晚上睡得着。
还有个陷阱：材料手册上的疲劳极限是标准光滑试棒的数据，实物有缺口、有表面粗糙度、有残余应力，完全不是一回事。我常用的是德国FKM规范的局部应力法，考虑表面粗糙度因子、尺寸因子、缺口敏感因子，一套下来，看似安全的应力可能直接翻红。别怕麻烦，那些系数背后都是血的教训。
应力集中，永远比你想的凶狠
弹性力学里有根有据的应力集中系数Kt，书本上给出一堆图表。可是——懂行的都知道，那些图表都是理想几何，实际呢？键槽底部有个小小的加工刀痕，圆角过渡半径忽大忽小，甚至倒角方向不对——这些都会让局部应力飙升，你那张光滑曲线算出来的τmax可能只配当个笑话。

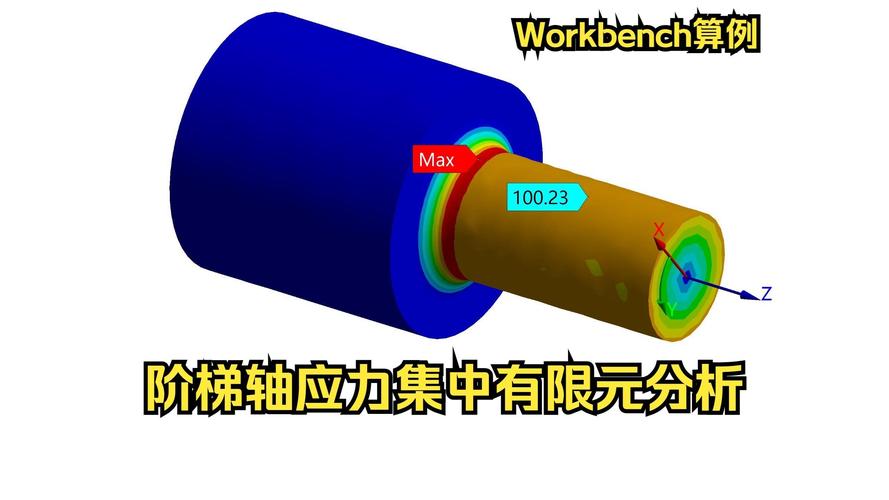

有一次，一个阶梯轴，退刀槽按标准设计，计算安全系数1.8，运行三个月断了。问题出在退刀槽根部与下一台阶的交界处，有个几乎看不见的台阶差——是加工时候车刀抖动留下的。就这个0.03mm的台阶，把疲劳强度削去40%。后来用有限元子模型分析，应力是原以为的1.9倍。你说冤不冤？
面对应力集中，光靠光滑试样疲劳极限和Kt是不够的，得用有效应力集中系数Kf。 Kf往往小于Kt，但考虑粗糙度和尺寸后，有时比Kt还复杂。我现在凡是重要部位的缺口，没有实测数据时，直接按最恶劣情况取保守值，同时规定必须磁粉探伤或涡流探伤。工艺可控，才能让设计师的理论活下去。
说来说去，扭转强度设计，真不是拿公式敲个安全系数就完事儿。它是个系统工程：从载荷谱的准确捕捉，到材料真实性能的获取，到细节结构的设计与制造，缺一不可。有时候，哪怕你什么都对了，现场装配时一颗螺栓的预紧力偏差，也可能让整个轴系产生意料之外的附加弯矩……设计这行当，越干越胆小。不过，胆小的背后是心存敬畏。共勉吧。
