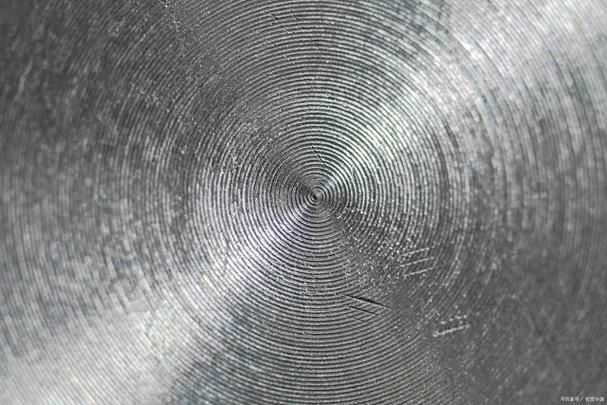

那天半夜三点，我被一通电话吼醒。“张工，出大事了！三号线的精镗床，整个主轴在跳迪斯科！”我迷迷糊糊抓起工服，边套边想：怪了，这台机床地基刚重新灌浆，动刚度测试也过了，怎么还会振成这样？到现场一看，好家伙，加工出来的孔内壁全是振纹，像唱片一样。我瞄了一眼频谱图，有个主峰频率大约在150Hz，但跟主轴转速的倍频完全不搭——心里咯噔一下：得，自激振动找上门了。

那晚的诡异振动——不是共振，是自激

说实话，很多工程师分不清自激振动和受迫振动，甚至一看到振动就觉得是共振。但那天晚上的情况，明显不是。受迫振动你得有外界激励源对吧？比如不对中的联轴器、不平衡的刀柄。可我检查了所有旋转件，动平衡都在G2.5以内。奇怪的是，只要把切削参数降下来，振动就消失；稍微提一点，立马就抖得像筛糠。而且振动的发生完全“随性”，不需要转速扫频。这，就是自激振动的典型特征。

自激振动，说白了就是系统自己给自己供能，形成闭环。切削过程中，刀具与工件之间的相对振动改变了切削力，这力又反过来加剧振动。典型的正反馈。这跟声学里的啸叫原理很像——话筒靠近音箱，声音循环放大，最后尖啸。在机加工里，最常见的自激振动就是再生颤振。上次走刀留下的振纹，这次切削时刀具就会撞上这波浪形表面，造成切削厚度波动，力波动，于是新的振纹产生，循环往复。鬼魅般的再生效应。

自激振动的幕后黑手——再生效应与模态耦合

再生颤振理论，搞机械加工的都知道，是Tlusty和Tobias那帮老头子在五六十年代系统化的。核心就一条：切削过程的稳定性取决于切削刚度与机床结构动态刚度的博弈。有稳定性叶瓣图嘛，横轴主轴转速，纵轴切深，画出稳定边界。可那晚的怪事在于，我们的工艺参数明明选在稳定区啊！怎么回事？后来我们把主轴拆下来，在动平衡机上跑，发现不对劲——前轴承预紧力衰减了！预紧力一掉，主轴系统的模态刚度下降，固有频率也飘了。原本在150Hz左右有一个薄弱模态，切削力激起来后，模态耦合效应显现。模态耦合颤振是另一种自激振动，两个相近的模态通过切削力交叉耦合，合并为一个不稳定模态。我记得当时我盯着瀑布图，前两阶模态的峰越靠越近，突然——合并了，然后振幅指数级增长。那种感觉就像看着恐怖片里鬼影逐渐成形，头皮发麻。所以，自激振动不是单一原因。它狡猾得很，可能因为刀具磨损（刃口钝化导致切削力系数改变）、工件材料局部硬点、甚至冷却液不均匀。有一次我们加工钛合金框架，切到某一段突然啸叫，最后发现是上一道工序的残余应力导致工件在该处变形略大，夹紧状态下局部刚度下降。你说这上哪说理去？

实战：如何掐灭这鬼振动

处理自激振动，不能头痛医头。得从系统层面下手。我一般按这个思路： 1. 参数试错？不，先看稳定性图。 很多师傅喜欢调转速、改切深慢慢试，运气好碰对，运气不好废一批活。理性做法是做个锤击实验，测出机床频响函数（FRF），绘制特定刀具-工件组合的稳定性叶瓣图。那晚我们就是重新标定了主轴FRF，发现一阶模态阻尼比从原来的2%降到了0.8%——轴承预紧力一丢，阻尼血崩。重新预紧后，阻尼回到1.8%，幅值裕度够了，振动马上消失。这里要强调：轴承预紧力是精密主轴的生命线，定期检查，别等到颤振找上门。 2. 巧用吸振器或阻尼器。 如果结构改不了（比如机床刚性就那样），可以加装被动式动力吸振器。我们在镗杆上试过，一个调谐质量阻尼器减重孔设计，调谐到180Hz，直接抑制了细长镗杆的弯曲颤振。效果显著，就是调试费事，得反复改吸振器的弹簧和阻尼。

3. 工艺路径上做手脚。 有时候调整走刀方向能有效干扰再生效应。比如顺铣逆铣交替，或者采用摆线铣削，让刀具接触角不断变化，打破振纹的再生。这招在加工薄壁件时特管用。还有变主轴转速切削，让转速在一定范围摆动，破坏再生颤振的相位条件。算法上叫SSV（Spindle Speed Variation），很多现代数控系统都支持，但注意加减速别太猛，当心伺服跟不上。

写在排故之后——工程师的直觉与理性

那次折腾到天亮，振动搞定，生产线重新轰鸣。我坐在车间门口喝豆浆，突然想起十多年前刚入行时，师傅说：“机床振就俩原因，要么心（动刚度）虚，要么身子（结构）弱。”话糙理不糙。自激振动本质是能量输入与耗散的平衡被打破。做工程师久了，会慢慢培养出一种对振动的直觉：听声辨位，看纹识因。但直觉背后，永远是扎实的测试和理论支撑。最后说个容易忽略的点：测量。很多人以为装个加速度计就万事大吉，但安装方式直接影响频响。磁座安装方便，但高频衰减大；螺纹连接频响最好，但得在机床上钻孔，不现实。我常用蜂蜡或氰基丙烯酸酯胶粘，频响宽，拆也方便。还有，传感器附加质量对轻结构模态影响不小，尤其测薄壁件，尽量选迷你型加速度计。这些细节，教科书不会教，全是坑里爬出来的经验。好了，就写到这。如果你也遇到过类似的“鬼振动”，不妨从再生效应和模态耦合的角度查查。别光调参数，试试锤它一锤子，看看FRF，可能根源就在眼皮底下。祝各位的机床永远安静顺滑——当然，这只是美好愿望。
