干了十几年机械设计，最让我脊背发凉的，不是齿轮断了，不是轴承烧了，而是——车间半夜打电话，说新装的轴死活转不动。赶到现场一摸，轴瓦滚烫，间隙完全消失。设计时算得好好的热配合，结果因为忽略了环境温差，轴在运输途中暴晒了俩小时，装上就抱死。 那一夜，我学会了敬畏热膨胀。
公差表不会告诉你的秘密

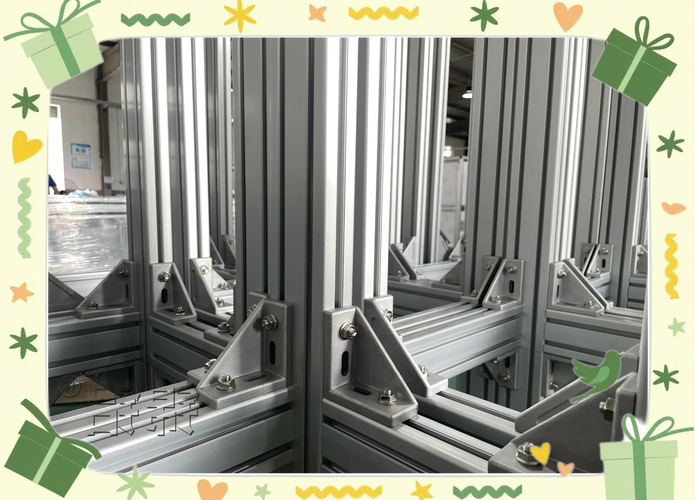

书本上公式简单：ΔL = α·L·ΔT。线膨胀系数α，长度L，温差ΔT。可真实工况哪有这么乖巧？ 上个月做一条高温传送线，铝型材框架长6米，室温25°C，运行到150°C。按公式一算，伸长量直奔12个毫米。嗯，12mm——够把固定端的轴承座连螺钉拔出来了。但更坑的是：加热不均匀，中间段先到温，两端还凉的，结果框架弯成了香蕉。 所以设计长跨距结构时，别只盯着总伸长。 温差分布、加热顺序、约束刚度，才是真正决定变形形态的东西。
另外，材料选型也老被马虎对待。就拿最常用的两种钢来说：304不锈钢线膨胀系数约17.3×10⁻⁶/°C，而碳钢只有大约12×10⁻⁶。 有人觉得差几个点无所谓，可一旦组合成精密机构，温差一上来，不同材质的相对位移会让你怀疑人生。 以前帮人改一台光学检测台，固定镜头的不锈钢支架配了铸铁底座，冬天实验室暖气一停，镜头焦点漂移了0.2mm，良品率直接跳水。最后换成Invar合金才稳住——那玩意儿α能做到1.5×10⁻⁶以下，贵是真贵，但省心。
留个缝儿，还是憋屈着？

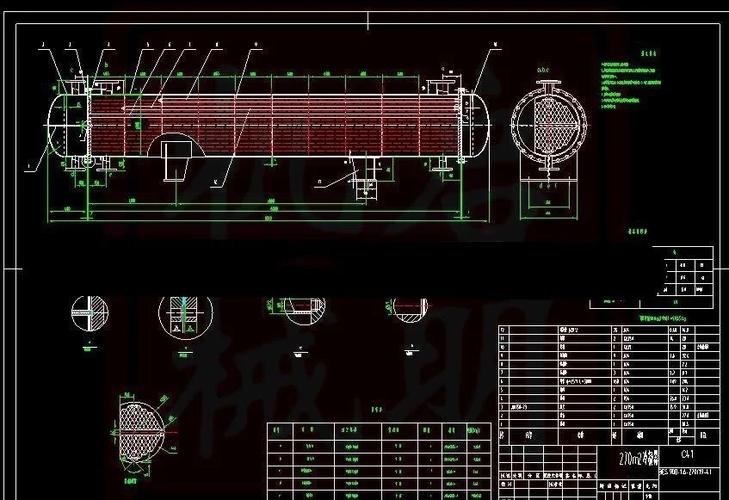

补偿方案就两条路：要么限制温差，要么提供变形自由度。 限制温差往往不现实，户外设备、热处理炉、发动机排气管，温差三百度是家常便饭。 所以大部分场合得想办法“给膨胀让路”。 波纹管、膨胀节、滑动支座，这些都是经典做法。 我自己偏爱用U型弯管补偿器，石油化工里常见，简单粗暴，但占地方。 紧凑型设备就得动脑筋了——比如把一端固定，另一端设计成浮动支撑，用弹簧或重力预加载消除间隙，同时适应轴向窜动。 但也踩过坑：浮动端用了普通深沟球轴承，想着留了0.5mm轴向间隙就够了，结果热膨胀直接把内圈顶出定位台阶，轴承散架。 后来才明白，浮动端必须用圆柱滚子轴承或带防脱结构的专门设计，而且要核算最大轴伸状态下的接触长度。
圆柱配合的热装工艺更是个重灾区。 理论上的红套过盈量，在均匀加热、自由膨胀的条件下没问题。 可实际操作呢？用火焰加热，零件受热不均，局部膨胀过量，一装进去还没冷却到底就卡在半途。 有次装大型联轴器，锥面配合，加热温度算得210°C，结果工人怕烧坏密封圈，只烤到180°C就往上套，卡死在半截——进退两难。 后来我们做了个加热工装，用感应加热圈，还贴了测温试纸，才把失效率降下来。 你看，
计算之外的东西
有限元分析当然好，能看到应力云图。 但普通设计哪有那么多时间做全耦合分析？我通常靠经验公式加安全系数。 比如计算约束热应力，σ = E·α·ΔT，这个公式的前提是两端完全固定。 实际中，支撑件、连接螺栓都有刚度，会吸收一部分变形。 所以算出来的应力往往是上限，真按那个数值去校核，结构会傻大笨粗。 这就得结合实验或类比经验打折。 然而，脆性材料（铸铁、陶瓷）可不敢打折，一旦应力超过抗拉强度，直接脆断，毫无塑性警告。 曾经用陶瓷棒做高温推杆，算下来ΔT下应力120MPa，材料抗弯强度200MPa，觉得安全，结果热冲击下断得干脆利落。 后来才查到，那根棒的微观缺陷导致实际强度低得多，加上应力集中。 教训：脆性材料的热应力设计，安全系数至少取4，或者改用金属基复合材料。
最后聊个容易忽略的：热滞后。 温度变了，变形不是瞬间跟上。 设备频繁冷热循环，变形响应延迟会造成瞬态过盈或间隙，引起磨损或泄漏。 尤其薄壁结构，升降温速率不同，能折腾出疲劳裂纹。 我在中频感应加热设备上吃过这亏，密封圈总在冷启动阶段泄漏，后来检测发现保温层设计不当，局部温差导致O圈沟槽尺寸脉动。 加了个隔热环，症状消失。
说实话，热膨胀的事儿，越钻越觉得它是整个设计逻辑的影子：从材料选择、结构布局，到制造装配，甚至物流仓储，都躲不开。 大晴天把精密主轴放在太阳下晒十分钟，就可能改变微米级的间隙。 所以千万别只把它当成公式里的ΔL，它是一头需要你全程提防的活物。
