做挖掘机设计这些年，最大的感受就是——书本上的公式和现场的真实工况，永远隔着一层窗户纸。今天不聊那些花哨的概念，就说说液压系统和结构件里几个容易把人坑进去的设计点。
先泼盆冷水：你从样本上抄来的泵排量，十有七八是要被现场打脸的。
一、液压系统主参数匹配：别被样本上的数字忽悠了
挖掘机的主参数，无非系统压力、泵流量、发动机功率。看起来很简单对吧？可是就这么几个数，能算错的地方太多了。举个例子，很多人选泵的时候，喜欢直接按“排量×发动机转速=理论流量”来套。可实际发动机转速在带载的时候是会掉的！掉个200转很正常。你流量算少了，动作就慢，机手骂娘；算多了，功率不够，发动机直接憋熄火。
这里有个经验公式，大家应该都见过：N = p × Q / (60 × η)。η取多少？样本上写0.92，可实际用了两三年后呢？我们曾经测过一台进口机，液压泵总效率从0.9掉到0.78，整个动作像老太太。所以设计余量是一定要留的，别抠门。

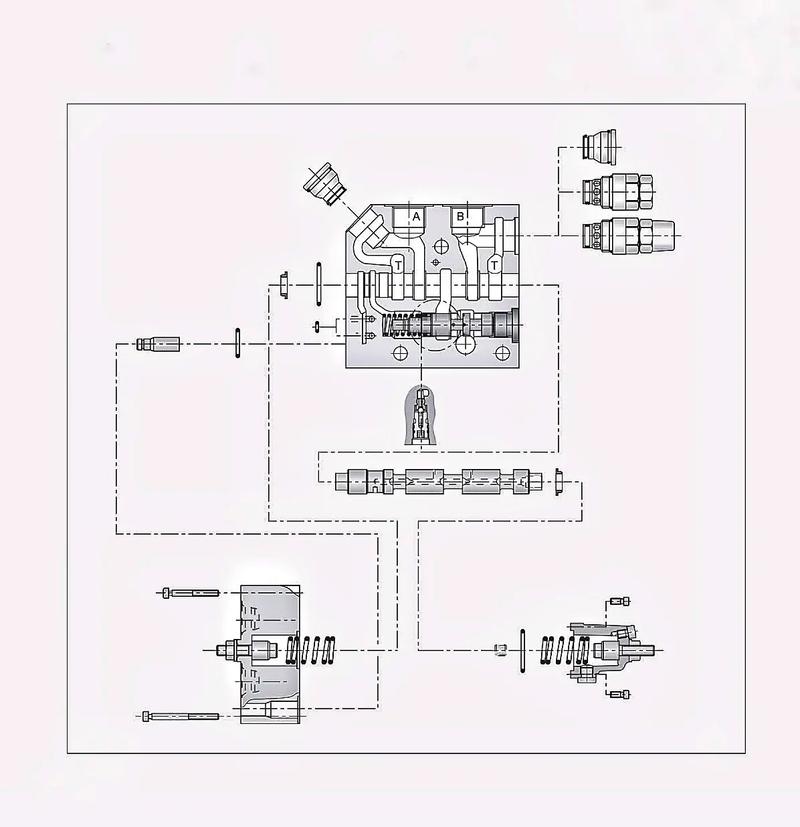

另外，负载敏感系统现在几乎成了标配。但负载传感的压差设置，绝对不是照抄样本。1000psi还是2500psi？有讲究。我们做过对比，压差小了，复合动作时流量分配失衡，铲斗和斗杆打架；压差大了，待机压损就上去了，油耗蹭蹭涨。这中间的平衡，只能拿实去测，别信仿真。
还有，油箱回油过滤器，位置一定不能太高。有一款老机型，把回油滤芯放在油箱顶部，每次换滤芯油漏的满地都是。这种反人类的布局，据说还是某个“专家”为了检修方便设计的。检修是方便了，漏油也方便了……
二、工作装置运动学：斗杆挖掘力的计算与校核
挖掘力是干活的本钱。但斗杆挖掘力怎么算，很多人还是停留在“油缸推力等于挖掘力”的思路上。实际上，这是个平面连杆机构的事。动臂、斗杆、铲斗和连杆，每个铰点位置都会影响力的传递效率。
标准里有个定义：斗杆挖掘力是斗杆油缸缸盖端进油时，在斗齿尖上产生的切向力。计算公式并不复杂，但要注意油缸力臂是随姿态变化的。最大挖掘力往往出现在某一个特定姿态，而不是全部工作范围内都保持最大。

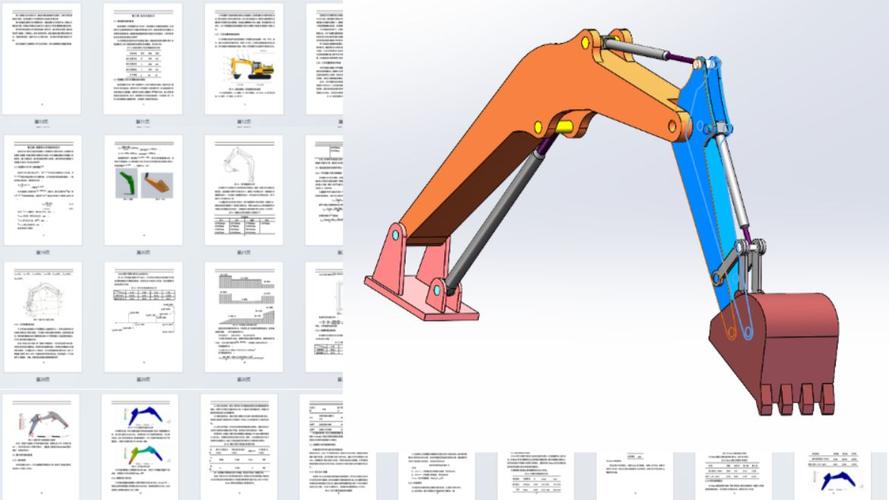

我们曾经设计过一款20吨级机型，为了追求“大挖掘力”，把斗杆油缸行程加长了不少。结果呢？挖掘力确实上去了，但回收斗杆时油缸活塞杆头部与动臂横梁干涉，现场掰断了两根油缸。后来加了个限位块，又把行程往回收了30mm才算完。教训是——运动学仿真必须做干涉检查，而且要考虑加宽铲斗后斗杆撑杆的偏转。
对了，提到挖掘力，就少不了说斗齿的切入角。很多人忽视这个角度。斗齿太“立”，碰到硬土会打滑；太“趴”，阻力又太大。这个跟物料性质直接相关，我们一般参考JIS和SAE中的分类方法，先定工况再选姿态。搞不定的话，多去工地上看看机手怎么操作，比看十篇论文都强。
三、结构件疲劳设计：轻量化不是拍脑袋
挖掘机的动臂、斗杆，天天在变载荷下工作。疲劳寿命是头等大事。可现实是，很多设计人员拿着有限元结果，看到应力低于屈服强度就觉得万事大吉。这完全是误区！
你们知道吗，焊接结构的疲劳强度跟母材的静强度关系不大，反而跟焊趾处的缺口敏感性关系最大。同样的Q345B，焊缝打磨与不打磨，疲劳极限可以差两倍以上。所以别以为换了更高强度的钢板就能解决一切问题。高强钢更脆，应力集中更敏感，反而更容易从焊缝开裂。
我们有个典型的案例：一款动臂在转台连接耳板处频繁开裂。最初设计用的是16mm厚板，有限元静强度算下来安全系数2.5，没问题吧？可实际工况中，频繁启停带来的冲击载荷，加上焊后残余应力，半年就裂了。后来我们把板厚加到20mm，并且在焊缝位置加了圆过渡板，同时调整了焊接顺序，故障率才降下来。
这里有一个设计原则：尽量让焊缝避开最大应力区，焊缝方向尽量与主应力方向一致。如果你在有限元里看到应力云图里有一条高应力带穿过焊缝，那就要小心了。
四、维护便利性设计：那些让你后期被骂死的细节
说实话，很多设计人员只看性能指标，完全不考虑维修。等你被售后电话轰炸的时候，就知道苦头了。
举个例子，黄油嘴的位置，如果在布置上稍微花点心思，就能少很多抱怨。我们有些机器，斗杆上的黄油嘴朝里，手根本塞不进去。最后为了加个黄油，得把整个斗杆拆下来。这种低级错误，图纸评审的时候干嘛去了？
还有电气插接件的位置，一定不要放在容易被泥水飞溅的地方。IP防护等级要符合标准，插头绕线要留余量，不然线束绷断，报故障码，修理工能把你骂死。
再就是滤芯的更换空间。液压油箱旁边如果连扳手都转不开，你就等着被差评吧。这些都是小问题，却能直接决定一台机器的口碑。
扯了这么多，回到主题上。挖掘机设计，说到底是一门妥协的艺术。性能、经济性、可靠性、维修便利性，每一样都不可能做到满分。你能做的，就是在充分理解工况的前提下，做出最合理的权衡。就像我们老师傅常说的，设计图纸上多花一分钟，工地上就能少修十小时。
这些踩坑记录，就当是给后来者的见面礼吧。
