这篇文章聊聊压路机的设计，不整虚的，直接讲振动轮参数、激振力怎么定、行走系统如何匹配，还有我踩过的坑。适合有点底子的同行，一起看看。
先说说压路机的“心脏”——振动轮
振动轮可不是简单的钢轮加个马达。很多新手工程师容易忽略激振力与频率的匹配关系。我记得刚入行时，为了追求大激振力，把偏心块调得很大，结果碾压沥青路面时把骨料都压碎了，摊铺层表面出现明显裂纹。当时的懊恼简直没法说。
实际上，激振力的选择跟压实厚度和材料模量直接挂钩。按照一般经验公式，激振力 F 约等于 (1.1~1.3) × 偏心质量矩 m_e × 角速度 ω²。但设计时不能只看峰值，还得考虑名义振幅和静线压的组合。比如，对于沥青面层，静线压通常控制在 250~350 N/cm，频率 40~50 Hz，振幅在 0.4~0.8 mm 之间。
这里有个常见误区：为了加快施工速度，盲目提高振动频率。频率太高，材料来不及响应，实际上传递的压实能量反而衰减。我见过某个项目，把频率调到接近 60 Hz，结果表面一边振动一边“跳舞”，压实度却达不到要求。所以，频率与振幅的乘积（即速度振幅）往往比单独参数更重要。
激振力和振幅怎么定？别拍脑袋
设计时，我们通常先确定压实对象要求的目标压实度，再反推需要的能量。常用的一种方法是依据振动压实理论，用“振动加速度”来表征。理论上，加速度 a = A × (2πf)²，A 是振幅，f 是频率。压实效果与加速度峰值密切相关，一般取 2~5 g 左右（g=9.81 m/s²）。但要注意，不同土质和工况差异很大。

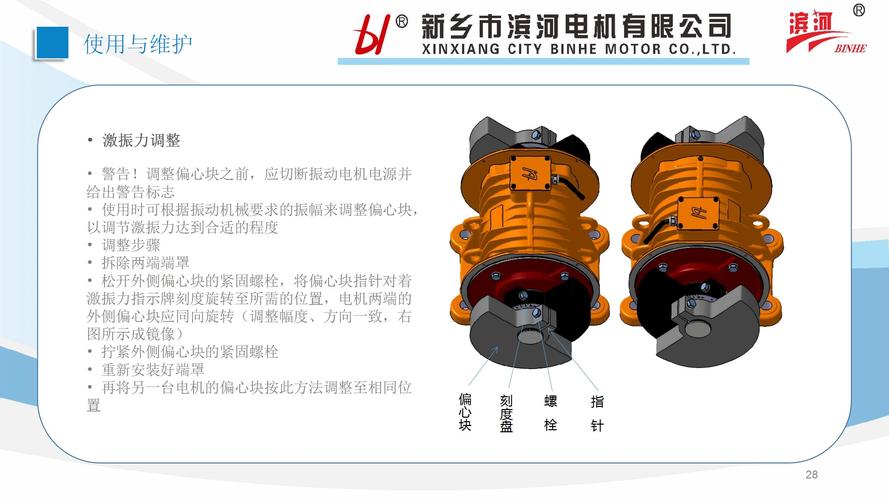

我自己的习惯是先做一个经验表，再结合现场试验。比如砂性土，需要高振幅、低频率；而粘性土则相反，低振幅、高频率。但机械设计时，这俩参数是耦合的，不能任意组合。振动轮内偏心块的布置决定了这一点。常见的双幅机构，通过液压系统改变偏心块的位置来实现两档振幅。
有一次，我们给某型号选激振器，原方案用固定偏心块，结果只能一种振幅，用户觉得适应性差。后来换成液压可变偏心块，虽然成本高了一大截，但市场反馈好得多。说白了，设计要权衡：是做一台“万金油”还是“特长生”。如果面向通用市场，多档振幅是趋势。
行走系统：被忽视的能耗大户
很多人光盯着振动参数，忽略了行走系统。压路机的压实效率不单单取决于振动轮，行走驱动性能同样关键。特别是大坡度施工时，如果爬坡能力不足，机器“趴窝”，那场面相当尴尬。
行走系统设计通常采用液压驱动，泵和马达的排量匹配需要按最大牵引力来校核。根据《压路机 术语与定义》GB/T 8511，牵引力测试有明确要求。实际计算中，滚动阻力系数一般取 0.04~0.06，坡道阻力根据坡度角算，还要考虑加速阻力。别小看这些数值，一旦累计起来，系统压力很容易突破设定值。
我遇到过一个案例：某型压路机在 8% 坡度上试验，行走马达扭矩不够，导致钢轮打滑。后来增加减速比，扭矩上去了，但速度又太慢，影响施工效率。最后通过增大马达排量并采用双速切换解决了。所以说，行走系统的设计其实是一个“扭矩-速度”的平衡术。说句实话，许多年轻工程师在计算时只做恒功率匹配，但忽略了低速大扭矩工况下的压力脉动，这一点很容易导致液压软管爆裂。
整机重心与操纵稳定性：安全设计的地基
压路机整备质量大，重心偏高，尤其是在振动状态下，会有动态附加力。设计时必须校核稳定性系数，防止侧翻或纵向倾翻。按照《工程机械 安全要求》GB 25684 系列，倾翻角需满足特定值。例如，静态横向稳定性角不小于 30°，纵向不小于 25°。我们设计驾驶室时，必须把发动机、油箱、水箱等重物的位置尽量压低，并布置合理。
还有一个容易踩坑：铰接转向或偏转轮转向的轮迹重合问题。对于前后轮不同宽度的压路机，转弯时前后轮迹如果不重合，会留下压实盲区。这个在设计转向中心时必须仔细计算。我记得当年用几何作图法做轮迹包络图，费了好大劲，因为那时候还没有现在这种仿真软件。
不过话说回来，仿真再方便，也替代不了实车试验。后来我们用 GPS 轨迹测试，发现实测轮迹与设计有差异，原因在于转向液压系统的迟滞。所以，设计不仅要论理论，还要把动态响应时间考虑进去。
关于减振系统的一点私人心得

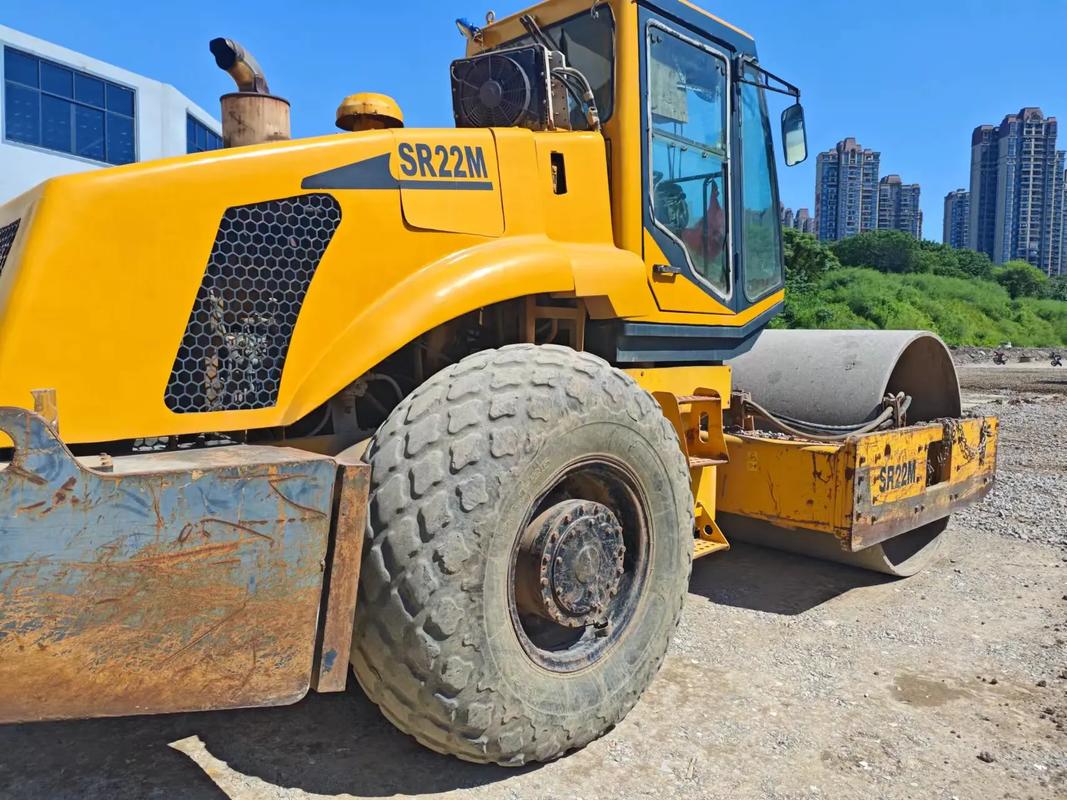

振动轮与机架之间必须有减振器，否则操作手会像坐振动按摩椅一样，几个小时下来骨头都散架。减振效果通常用传递率来评价，一般要求衰减 70% 以上。减振器刚度要依据振动频率和整机质量来选，但需要特别留意橡胶减振器的温升问题。在南方夏天，表面温度可达 70℃，橡胶老化明显加快，几年就得换。
有一次我们在高温环境试验中，发现减振器过早龟裂。后来改成高阻尼橡胶材料，并优化了散热结构，问题才解决。你说说，这些细节要是没经验，真是要交学费的。
结束语
好了，就先聊到这儿。压路机设计远不止上面这些，液压系统、电控、制动、洒水系统都能写一大篇。但今天重点说了振动轮参数、行走匹配和稳定性，这几个是核心。说真的，做机械设计就像爬坡，没有捷径，只能一步一步来。希望这些杂七杂八的经验能给你一些参考。欢迎同行来喷，一起切磋。
