去年接了个医疗超声探头的结构优化项目，说实话，一开始以为就是画个壳子，结果被声学性能折腾得够呛。这玩意儿远不是“把压电片包起来”那么简单。今天别聊大道理，直接说说那些设计细节和踩过的坑。
压电阵元：核心中的核心，但也别只盯着材料
你可能听说过PZT-5H、PMN-PT，频率选2.5MHz还是5MHz？先别急。阵元本身的尺寸、切缝宽度、电极走线，每一样都直接影响声场特性。机械设计上最容易被忽略的是阵元之间的隔离——切缝深度和宽度决定了相邻阵元的串扰水平。我们之前用过0.2mm的刀片切割，结果发现边缘毛刺导致阻抗异常，后来改成激光切割才好。注意，陶瓷材料很脆，切割容易崩边，切割参数和刀头磨损状态最好每班检查。
另一个坑：阵元表面要镀金属电极，可你粘接引线时，焊料温度过高会去极化。对，刚镀好的电极，一热就完蛋。所以现在不少设计用柔性电路板直接“压焊”而不是焊接。嗯，这需要专门的异方性导电胶，温度低于150°C才安全。
匹配层：λ/4不是万能的，但没它万万不能
人体组织声阻抗大概1.5 MRayl，压电陶瓷呢？30多。直接接触的话，大部分能量反射回去，那图像就糊成一片。匹配层的作用就是让这两者“看起来”差不多。理论上用λ/4厚度，声阻抗取几何平均，但实际材料很难找到刚好满足的。环氧树脂加钨粉？可以调比例，但密度和声速会互相牵制。
举个实际参数：5MHz探头，匹配层厚度大约 t = c/(4f) = 0.15mm（按声速约3000m/s算），加工公差要控制在±0.02mm，不然中心频率偏到你怀疑人生。我们试过浇注法，但气泡控制不好，后来用精密研磨。另外，匹配层的平整度和粗糙度直接影响回波起伏，表面粗糙度最好Ra<0.1μm。
现在有些多层匹配设计，性能确实好，但从两层变三层，装配公差链就长了，成本翻倍，一般医用探头还是两层为主。核心逻辑是：在性能和成本间找平衡，而不是一味堆料。

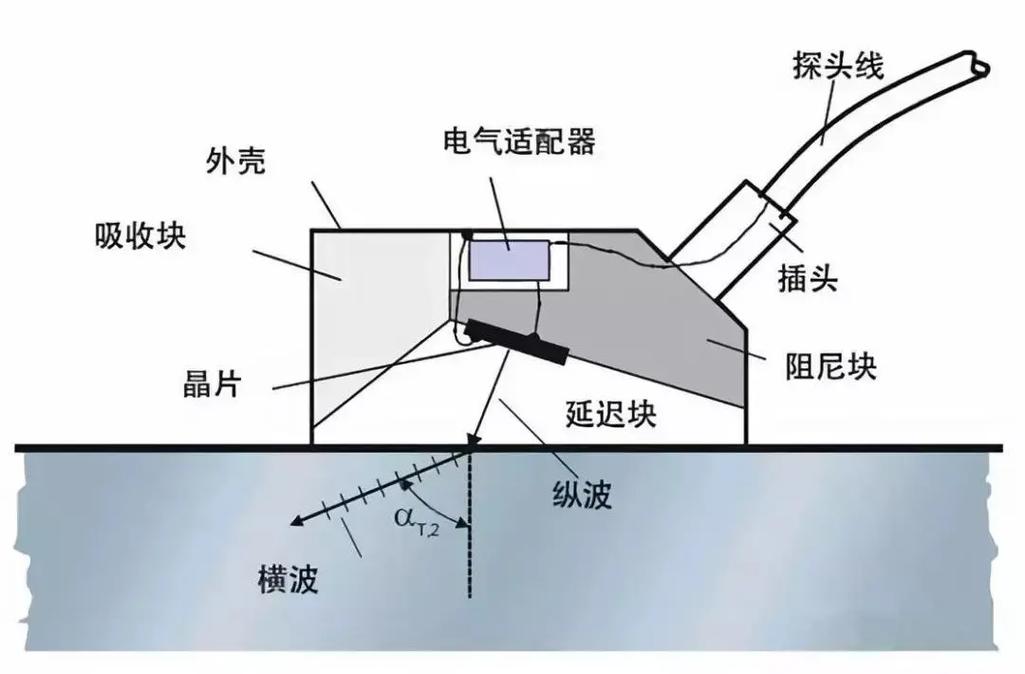

背衬材料：被忽视的“阻尼器”
背衬的作用是吸收多余振动、拓宽带宽。你知道，要短脉冲就得高衰减，不然图像有拖影。但无脑加钨粉会变成“堵耳朵”——声波传不出来。这里的关键是声阻抗匹配和衰减系数要平衡。这跟做机械减震器有点像：刚度太大，振动全传出去了；太软，回弹又慢，脉冲尾部拖长。
我们常用环氧树脂加钨粉，体积分数大概60-70%，但注意这玩意的热膨胀系数和压电陶瓷差异巨大。之前有批探头在高温消毒后直接“内伤”，压电阵元与背衬脱粘，回波灵敏度掉了一多半。后来换成硅橡胶改性环氧，情况才好转。
声透镜与声窗：常常被忽略的盲区
声透镜用于聚焦，一般用硅胶，形状是凹球面？错了，医用探头通常用凸透镜（其实是慢速材料，做聚焦）。透镜的曲率半径需要结合阵元孔径和焦距来算。不同用途差别很大，线阵探头要均匀，凸阵探头则要扇扫。
声窗材料大家爱用聚氨酯或硅胶，但要保证声阻抗接近水/组织，而且耐磨。这里有个实际问题：透镜和声窗之间的胶水层必须尽量薄，不然会产生多余反射。我们曾遇到过胶水层厚度0.1mm左右，结果出现虚线，后来换成预压分体结构。
外壳与线缆：机械设计的主场
外壳用医用级塑料（比如聚砜），但刚度要够，不然手握探头稍微用力一压，内部结构变形，声束偏转。防水等级至少IPX7，还得扛化学消毒。别小看表面光洁度——耦合剂残留后缝隙里容易滋生细菌，所以最好设计成无缝或可拆卸清洗。
线缆部分特别容易踩坑。屏蔽层和接地必须处理好，不然射频干扰直接淹没微弱回波信号。我们遇到过头号问题：线缆晃动时信号漂移，查下来是屏蔽编织网与地线焊接不牢。线缆柔软度也是关键，太硬了医生操作时手腕累，太软了可能抗拉强度不足。按医用线缆标准，弯曲寿命至少10万次，这个必须做疲劳测试。
工艺与测试：真的别想当然
装配过程中，任何胶水厚度不均都会带来性能波动。所以自动化点胶和压合工艺至关重要。点胶量、压合压力、固化温度曲线都要验证。测试时，水槽扫查也不是简单事，要保证探头声窗和反射板绝对平行，不然角度偏差会显著影响回波幅值。
电性能测试除了谐振频率、带宽、灵敏度，别忘了电容和绝缘电阻。有一次我们忽略了绝缘，在高压测试时电弧击穿，整个阵列报废。教训啊，绝缘设计要留足爬电距离，特别在潮湿环境下。
还要做可靠性验证：温度循环、机械冲击、线缆拉拔、耐消毒液浸泡。这些都要在设计早期介入，不然等开模了才发现问题，改都来不及。
还有一个重要提醒：建议用有限元仿真和实测结合。别光靠经验，“差不多”最后都会变成“差很多”。多动手，多踩坑，才能把纸上理论变成可靠产品。
