做CT扫描仪的机械设计，说到底是在跟刚度和转动惯量较劲。你辛辛苦苦算好了静态强度，动态响应却打你个措手不及。前两年我负责一个项目，机架转速调到0.5r/s，结果共振点就落在工作转速附近——调试现场那叫一个狼狈，工程师们抱着频谱仪蹲了一周。
机架的“圆”不是圆的

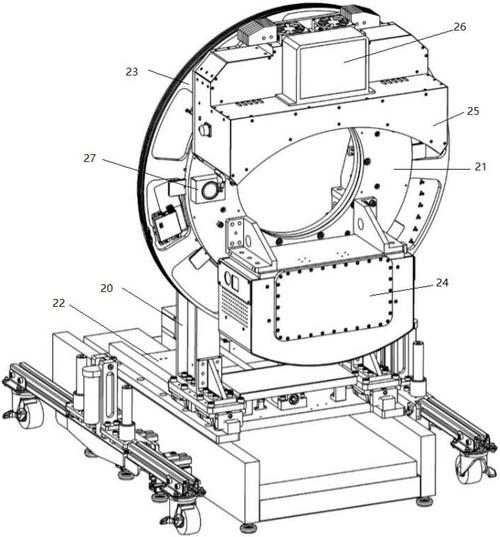

先聊旋转机架。很多入门工程师以为机架就是个铸铝大圆环，车圆了就行。实际上，组装完成后机架的真实形状取决于轴承、装配应力、甚至是你拧螺栓的顺序。CT机架直径通常1.5～2米，但端面跳动要求小于0.1mm，径向跳动更敏感。这个精度等级，普通加工中心干不出来，得靠精密焊接后时效处理，再上大型数控车床一次装夹车削。有一回我偷懒，把机架设计成上下分体结构，图的是吊装方便。结果合装后圆度超差，跑动平衡时发现不平衡量超出许用值三倍。后来改成一整环，配合腹板开口，重量只多了8%，刚度和稳定性却完全两个档次。所以，除非万不得已，别分体。
动平衡不是加减配重那么简单

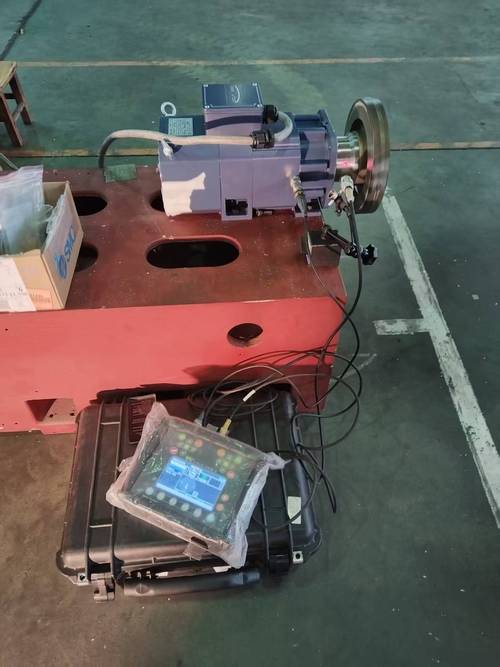

机架上挂着球管、高压发生器、冷却单元、探测器模组。球管和探测器相对布置，质心偏置是天然存在的。设计阶段就要做三维模型的质量属性分析，算出初始不平衡量，在结构上预留配重安装孔位。但千万不能以为预留孔位就万事大吉——每台机器的零件公差累积不同，同一型号的平衡状态也不一样。我们曾用双面动平衡机校正，转速120rpm下测振动，用去重法在机架两侧铣削。注意，去重会破坏表面防护层，之后必须做局部防腐处理。更聪明的做法是用铅块配重，螺钉固定，方便调整。但螺钉连接在高转速下有松脱风险，必须涂厌氧胶，还要加保险丝。
还有更头疼的：动平衡校正完成后，固有频率可能漂移。有一次加上配重块，恰好把一阶模态移动到工作转速激励附近，结果共振比之前还猛。那感觉，按下葫芦浮起瓢。所以做完动平衡，一定要再扫一遍固有频率。
精度从轴承与滑环来

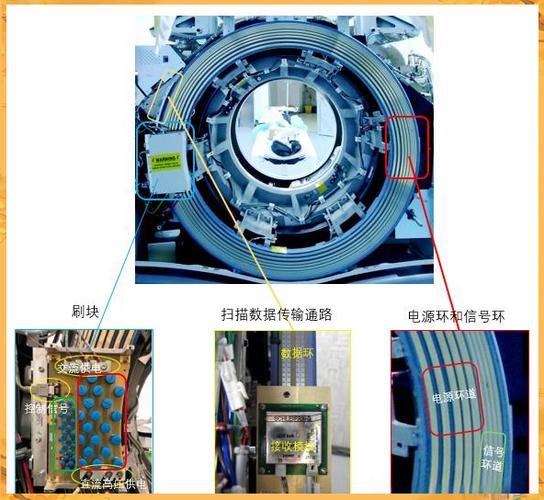

旋转机架的中心要安装滑环和轴承。精密角接触球轴承或交叉滚子轴承是主流。轴承的预紧方式直接决定旋转中心的稳定性。通常采用定压预紧，用弹簧组加载，以补偿热膨胀。但预紧力不可调过头，否则摩擦力矩骤增，驱动电机功率就得加码。滑环的端跳和径向跳动也是大问题。现在的CT多用非接触式滑环传输信号，气隙只有0.1～0.3mm，机架一变形，轻则信号闪断，重则直接刮擦短路。所以滑环安装面必须在同一基准下与轴承座一次加工。
热变形：看不见的敌人
球管阳极靶面工作时温度超过1000°C，哪怕散热设计做得再好，机架局部温度也会升个20～30°C。铝合金线膨胀系数大约23μm/(m·K)，直径1.8米的机架，温升30K就是1.2mm的膨胀量。而球管焦点到探测器的相对位置偏移必须控制在几十微米级别。怎么办？第一是采用对称热设计，让热源两侧结构均匀，变形互相抵消。第二是使用低膨胀材料，比如殷钢，但太重，成本也高。第三是软件补偿，但机械工程师不能把责任全推给软件。我们会在关键支撑点布置热隔离垫，并让冷却液流经机架内部通道把热带走。
这里有个踩坑经验：冷却管路固定不当，流体引起的振动会让探测器信号受影响，图像出现规律的条纹。后来加了橡胶减震支架，管路走向改到机架外侧，问题才消停。所以，冷却管路的布局绝不是随便走两笔那么简单。
结构设计中的权衡与标准
CT属于医疗电气设备，机械安全要参考IEC 60601-1，X射线设备还有IEC 60601-2-28。标准里要求运动部件防护、紧急停止、机械强度等等。我们设计防护罩时，做过冲击测试，5J能量撞击外壳，不能产生危险缝隙。驱动系统常见有两种：力矩电机直驱，或者伺服电机加齿轮减速。直驱没有背隙，但成本高。齿轮传动便宜，却要担心磨损和背隙带来的位置误差。现代CT定位精度要求0.1mm以内，这种精度下我倾向于直驱，省心。
还有配重块的材料。铅虽然便宜，但环保限制越来越多。改用钨合金？密度高体积小，就是加工难、价格贵，而且脆。设计时要在成本与性能之间来回挣扎。机架还要考虑运输和吊装，医院门口可能限高，机架得能侧倾进入。我们设计过临时支撑，到现场再拆。这些细节图上不显眼，出问题就麻烦。
说回项目本身，每次看到重建图像清晰无伪影，我就觉得那些熬夜调振动的日子没白费。CT设计这条路，踩坑不可怕，可怕的是总在同一个坑里翻车。希望这篇分享能让你少走点弯路。
