摘要：本文基于作者多年的机械手项目经验，从自由度选择、减速机与伺服匹配、末端执行器设计，到现场调试等环节，总结了常见的设计误区和计算要点。内容涉及具体参数和标准，适合中级工程师快速避坑。
前阵子去客户现场，看他们一台用了三年多的六轴机械手在那抖得跟帕金森似的。操作工说换了好几伙维修都不敢动。我打开控制柜一看，伺服增益被某位“高人”调到了临界值，末端执行器的惯量比早就超了。你说这能怪谁呢？设计的时候没人算过负载惯量比——典型的想当然。
先说自由度：不是越多越好
很多新手设计机械手，张口就要六轴七轴，好像少了就显得不高级。但自由度每多一个，标定的工作量、控制系统复杂度、以及出故障的概率是几何级数往上翻的。简单的搬运任务，直角坐标三轴就够，非要上六轴关节型，那是给自己找麻烦。我见过一个项目，明明只要平面内挪动，结果用了四轴SCARA，最后调试了半天就为了跟传送带对相位。说实话，SCARA的性价比在平面内确实无敌，但那是对点精度要求高的情况，如果只是粗略抓放，气动臂加止挡就搞定了。
那么，怎么确定自由度？看任务需求的最小维度。比如要从料盘里抓料放到转台上，三维空间里的定位，三轴就够，如果末端姿态有要求，再加一个旋转轴。这时候你就要考虑，旋转轴放在手腕还是手臂前端？——这涉及到运动耦合，后面聊。
顺带一提，工作空间的形状也要仔细看。关节型机械手的工作空间像个球壳，你做围栏防撞时就要留出顶部和底部的阴影区。直角坐标的工作空间是个长方体，好算多了。另外，奇异点问题——当机器人处于某些姿态时，关节速度可能趋于无穷大，典型的腕部奇异点。你编程时最好做奇异规避，否则机械手会突然甩出去。
减速机与伺服：一对相爱相杀的CP
机械手的关节核心是减速机，RV减速机和谐波减速机是两大主流。很多人选型就盯着额定扭矩和减速比，却忽略了刚度、背隙和寿命曲线。RV减速机刚性好，冲击载荷能力强，但体积大；谐波减速机体积小、重量轻、精度高，但柔性强，不适合重载。我记得有一年做一台小型装配机械手，想着用谐波，结果因为负载波动大，柔轮疲劳断裂——那叫一个惨烈。后来换了RV，虽然差点没塞进关节，但稳定了。

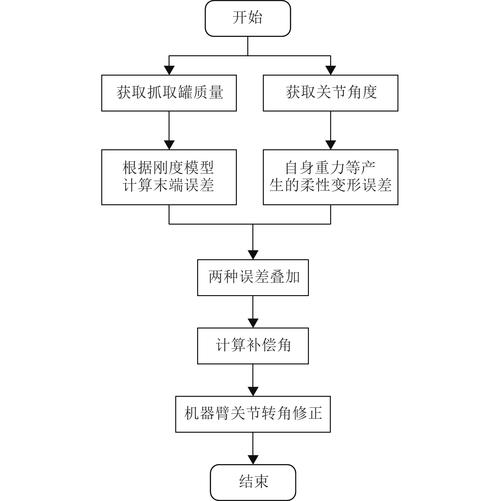

还有一个关键参数是减速机的扭转刚度。你计算末端位置误差时，如果不把减速机的弹性变形考虑进去，你的标定误差会大到怀疑人生。公式很简单：Δθ = T/K，其中T是转矩，K是扭转刚度。但很多工程师把K当成无穷大。看看样本手册吧，RV的K大概在几十到几百Nm/arcmin。举个例子，一个50kg负载的六轴机械手，其J2轴在最大力矩时产生的扭转角可能达到几十角秒，换算成末端位移就是几个毫米。不补偿怎么行？
再说伺服电机。电机的转子惯量与负载惯量的匹配比，一般控制在1:10以内，超了动态性能就崩了。但机械手是多关节联动，各个关节的等效惯量随姿态变化，所以你需要用最恶劣的位姿去校核。怎么找最恶劣位姿？跑一遍运动学算法，遍历工作空间内的极端点。别偷懒，我见过有工程师只校核了水平展开状态，结果机械手在接近垂直时呻吟般振动。另外，选电机时额定转速也很关键，它决定了你的减速比上限。别为了大减速比而把电机转速拉到极限，那样温升和噪声都让你头疼。我记得有个标准，ISO 9283是关于操作臂性能测试的，里面就规定了不同负载和速度下的测试方法，你去看一遍就知道该怎么评价你的机械手了。
对了，还有一种方案是用行星减速机搭配直驱电机。行星减速机背隙小，刚性好，但减速比有限，往往需要多级。如果你做的是SCARA或并联机械手，可以试试。不过行星减速机的轴向尺寸控制是个难点，装配工艺不好会导致负载不均。我建议凡事首选的还是RV和谐波，除非你预算很紧。

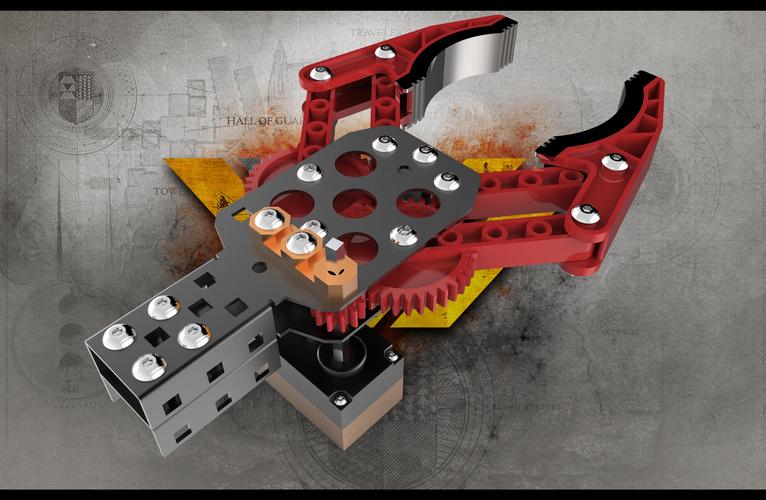

末端执行器：柔性的艺术
末端执行器是直接与工件接触的，也是设计中最大的坑。气动夹爪虽便宜，但夹持力不可控，会伤工件；电动夹爪力控灵活，但贵。还有真空吸取，那就得注意工件的透气性和表面粗糙度。我记得有个项目，工件是带孔的不锈钢板，结果真空吸盘怎么都吸不住，最后还是得换机械夹爪。做机械手设计，你必须一开始就去算末端执行器的质量、重心、惯量，因为它影响整个机械手的动态载荷。很多新手把末端执行器当成“附加件”，最后装上去腕部超重构——改吧，牵一发动全身。
还有柔顺控制。如果机械手要插入装配或打磨，刚性伺服反而坏事，需要末端力/位控制。现在很多控制器支持力矩模式，但需要你仔细调阻抗参数。这块我还在摸索，说不准。一个忠告：末端执行器的夹持点要尽量靠近工件重心，否则惯性力会带来很大的弯矩，导致夹持不稳。另外，软浮动技术可以在气缸上加个浮动的弹簧，用来吸收位置偏差，但代价是节拍变慢。

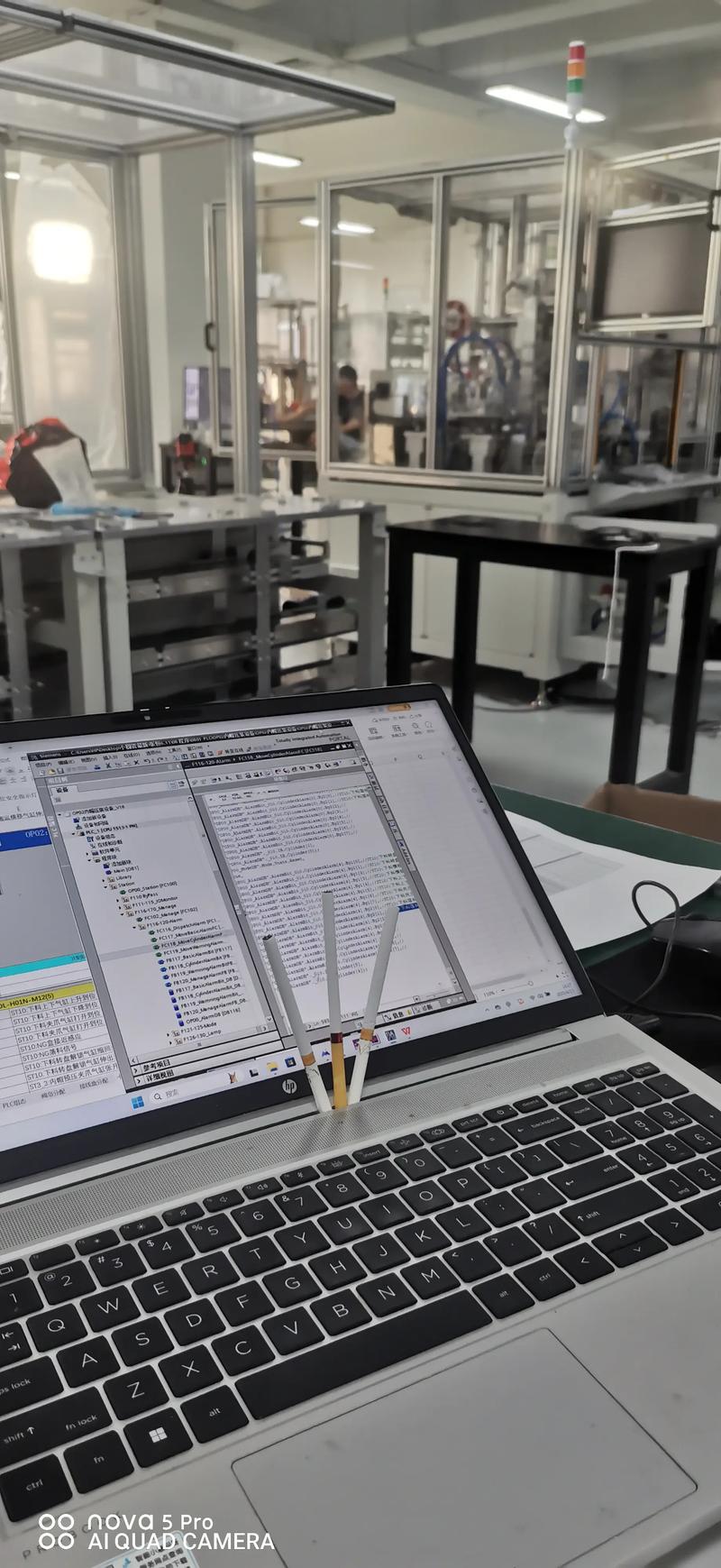

调试现场的“玄学”与科学
你以为设计完就完事了？大错。调试才是让人秃头的阶段。运动学标定很重要，DH参数即使出厂有，装到现场也会因为重力变形或热漂移而偏。做一次全工作空间的激光跟踪仪标定，能让你机械手精度提升一个量级。至于振动抑制——你可以在伺服环里加陷波器，但前提是你得知道固有频率在哪。拿个加速度计扫一遍是最快的。
有一次，我们机械手在高速动作时末端抖动得厉害，怎么调增益都压不住。后来发现是底座安装的翘脚了。螺栓栓紧后还是不行，一测地基共振，那真是欲哭无泪。所以，安装时垫铁要调平，地基要单独设计减振隔振。别以为这些是土建的事。
还有一点，温度不能忽略。关节减速机工作久了发热，润滑脂粘度下降，背隙会变大。设计时尽量让减速机远离热源，必要时加散热片。
好了，今天就聊到这。机械手这东西，说复杂也复杂，说简单也简单，关键是把每一环节的计算做扎实。计算别偷懒，现场才能少根烟。
