去年有个项目，机器人抓镁合金工件，老是掉件。怎么调夹爪力都没用。最后拆开一看，是端拾器法兰连接处变形了。当时那叫一个郁闷。客户还在一旁说“别人家都能做，你们为什么不行？” 后来查清楚，是安装法兰的四个螺栓拧紧顺序不对，残余应力叠加，导致产生微变形。这让我意识到，末端执行器这玩意儿，看着简单，门道多着呢。
很多人把末端执行器简单理解成“爪子”。说实话，这种想法会害死项目。机器人本身只是提供位移，真正跟工件打交道、把工艺落地的，恰恰是这个看似不起眼的部件。焊接、打磨、装配、检测——每一种工艺，都需要一套完全不同的末端解决方案。焊枪要有防碰撞传感器，打磨需要恒力浮动机构，装配要力觉反馈。这些不是简单的“夹”能概括的。
按驱动来源分，市面上主流就三类：气动、电动和真空。气动最皮实，抗过载，比如气爪，夹持力大，成本低，但位置控制基本靠硬限位。电动就不一样了，用伺服电机加丝杠，能做到毫米级甚至微米级的力控。真空呢，适合表面平整的工件，比如玻璃、板材，一个吸盘就搞定了。但曲面工件？真空就是个坑。记住，选型不是选贵的，是选能达标的。
一个很典型的例子是电池托盘装配项目，要求拧紧力矩控制在±1%之内。气动工具根本做不到，电动的还要配力传感器。结果就是，同一台机器人，上午装a工位用气动夹爪，下午换b工位又换成电动吸盘，整个换装时间占了生产节拍的15%。这就是末端执行器设计的全局思维——快换机构不是可选，是必备。
选型时的真实权衡：气缸、电动还是真空？
先说夹持力计算。气爪的夹持力，理论上等于气压乘以活塞面积再乘个杠杆效率。但实际工况里，动态冲击、离心力、加速度都会影响有效夹持力。经验上，安全系数至少取2，高速运转时取3。计算公式并不复杂，麻烦的是工况系数怎么定。我见过有人直接查表选气缸，结果一加速就飞件，跟客户解释到口干舌燥。对了，气爪的手指长度也要算弯矩，别只看夹持力数值，杠杆作用下，末端力会小很多。
电动夹爪呢，精度是优势，但贵得多。而且电动夹爪的传动刚度是个大问题。滚珠丝杠间隙大了，力控就失灵。有个供应商说过一句话，我记到现在：“电动夹爪的精度，一半靠电机，一半靠装配。” 确实，你去查一下他们装配车间的扭头力矩标准，就知道了。关键是，电动夹爪的力控并不是简单的电流反馈，因为摩擦力的非线性特别让人头疼。低速爬行问题，你躲都躲不开。所以现在高端电动夹爪都带微型负载传感器，直接力闭环，但成本又上去了。
至于真空端拾器，核心是吸力大小。吸力等于真空度乘以吸盘有效面积。这里有个容易踩的坑：你算的吸面积是理论圆面积，但橡胶吸盘变形后，实际接触面积会变小。所以一定要用有效直径，而不是名义直径。另外，真空发生器的流量要跟吸盘容积匹配，不然吸力建立太慢，跟不上节拍。我随手记一个经验值：对于小于10kg的工件，真空度在-60kPa到-80kPa之间，流量选大不选小。

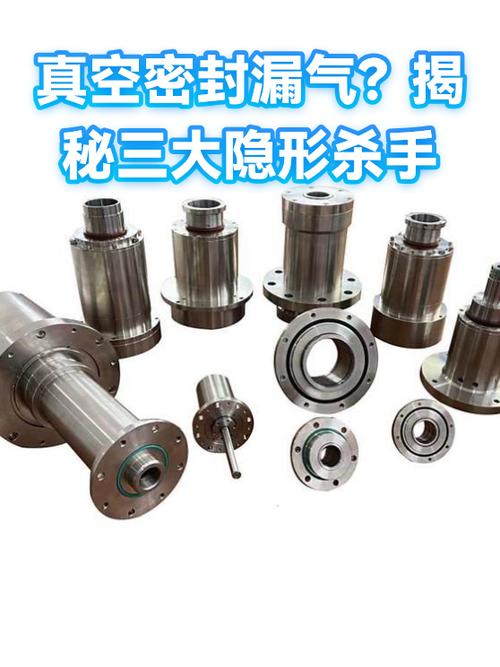

气动真空回路的三个隐形杀手
最典型的是漏气。别以为管接头拧紧就没事，温度变化、振动，都会让密封圈老化。我见过一个项目，初期测试正常，运行三个月后夹持力掉了20%，查了半天是快插接头里的密封圈碎了。还有冷凝水的问题，压缩空气里含水多，冬天结冰会堵住先导阀。干燥器和过滤器不是摆设，定时排水比换机器还重要。再有就是吸盘磨损，吸盘边缘磨破了，真空度直接下降。有的吸盘带磨损指示线，可很多人不看。说实话，这三个坑，每个都能让你半夜惊醒，因为不报警，只有等到掉件了才发现。
那些让你半夜惊醒的安装细节
机械接口，一定要遵循ISO 9409-1。这个标准规定了机器人法兰的尺寸和公差。你别不当回事，有些国产机器人标着兼容，实际配合公差大了0.2毫米，高速运动时就会晃。我之前吃过亏，后来学乖了，拿到机器人样本先查法兰尺寸，再让机加工把过渡法兰的孔位做成可微调的结构。螺栓的等级也要注意，至少8.8级，且要用尼龙圈防松。高速运转时，逆向冲击力很容易让螺栓松脱，加个保险丝或者点胶都行。
线缆管理是另一个大坑。末端执行器上的传感器、电机、气动阀，线都从法兰中间走。如果没设计好转接盒，或者没有设计好腕部线缆的弯曲半径，机器人一转角度，线就磨破或者拉断。设计时一定要算好线缆的摆动轨迹，预留长度，最好用拖链或者弹簧护套。有一次我图省事，线留短了，机器人一转手腕，直接把编码器线扯断，停机一天，损失就是六位数。
还有重心问题。末端执行器越重、重心离法兰越远，对机器人的负载能力和动态性能影响越大。很多人只校核总量，不校核力矩。比如一个10kg的末端，重心偏离法兰中心100mm，产生的力矩是1Nm。对六轴机器人来说，这相当于大幅度削减了其有效载荷。所以设计时尽量把气爪、吸盘、传感器等部件紧凑布置，重心靠近法兰中心。有时候为了平衡，还得配个配重块。真的，配重块丑，但有用。

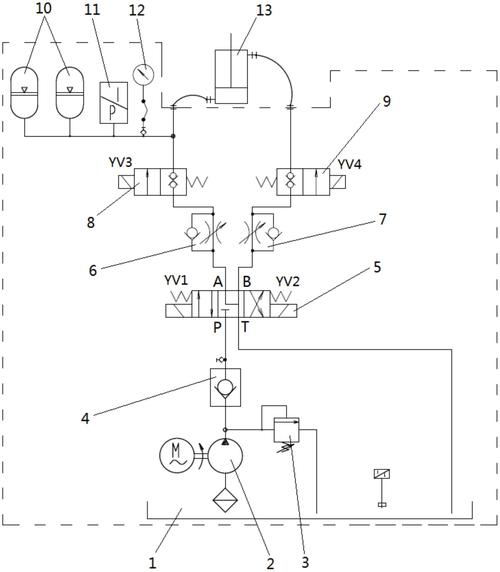

过载保护也不容忽视。气爪一般有自限性，但电动夹爪和真空系统没有。万一碰到硬物，要么工件损坏，要么夹爪报废。我建议在控制程序里加扭矩限制或者力传感器反馈，成本不高，省下的维修费远超传感器价格。还有，如果做搬运，一定要加断气保压功能。突然断电，气路全泄，工件就砸了。用一个单向阀加上储气罐，能争取几秒钟的保压时间，足够让机器人走安全路径。
还有一个容易被忽略的：信号和能源的集成。现代末端执行器越来越复杂，气电混合、视觉检测、力控传感……如果走线凌乱，调试麻烦不说，后期维护更是灾难。设计时就要考虑把气管、电缆集成到一个快速接头模块上，换产时一键切换，而不是拿着扳手拆半天。快换工具系统（比如ATI或雄克的）可以自己选，但接口的定位销和锁紧机构必须标准化。
说实话，做了这么多年自动化，我的体会是：末端执行器这东西，八十岁学吹鼓手——永远有学不完的门道。但核心还是要回到现场，多跟装配师傅聊天，多记录异常工况。理论再漂亮，不如一次实际的落料测试管用。
再说句实际的，别迷信什么标准选型。都只是起点。真正的设计是用场景去倒推需求，然后不断地试错、修正。搞工程嘛，就是边踩坑边爬出来。你说呢？
