干了十几年机械设计，画过的图纸堆起来比我人还高。但说实话，真正让我对“生产可视化”这个事产生敬畏的，不是哪张漂亮的3D渲染图，而是一次尴尬到极点的车间事故——我设计的某型支架，在图纸上明明和另一根管路有38mm的间隙，结果样机一装，直接卡死。后来查原因，装配师傅看着纸质BOM，把垫片漏装了一片，就这么简单。那一刻我就知道，图纸再多，你不把它和生产环节打通，它就是一张废纸。
所以今天想跟你聊的，不是那些花里胡哨的看板动画，而是我们工程师怎么用可视化手段，把设计意图、工艺约束、装配顺序这些原本藏在脑子里的东西，变成车间里看得见、摸得着、甚至可以交互的“数字幽灵”。这玩意儿的坑，我替你踩过了。
1. 别急着上数字孪生，先把“静态可视化”做到极致
我知道你心里想的是什么——现在开口不提数字孪生都不好意思跟人打招呼。但兄弟，数字孪生那是锦上添花的事，前提是你得先有一匹锦。我们当年接一个汽车焊装线的项目，业主开口就要全产线仿真。结果呢？我们连工位上的定位销都用错了型号，仿真做得再炫，小数点后三位数再精确，有什么用？

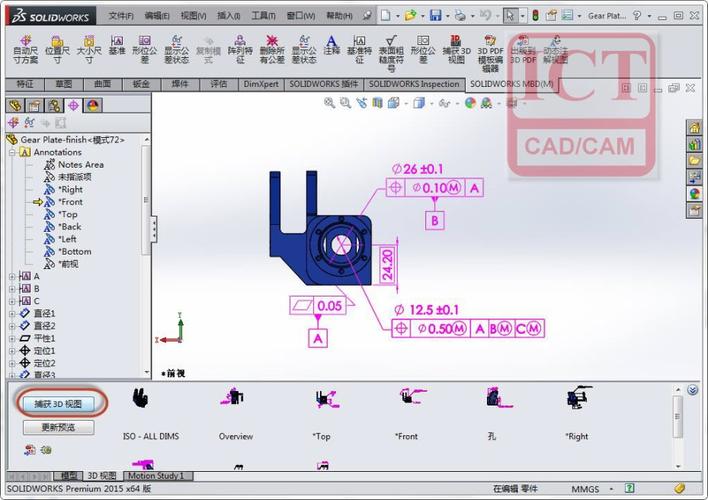

我先说说最基础的东西：面向制造的可视化标注（PMI）。这玩意儿在SolidWorks和NX里叫DimXpert，在Creo里叫Annotation，本质就是把GD&T的公差、基准、表面粗糙度直接挂在3D模型上，而不是藏在二维图纸里。你别小看这个改变——传统的二维蓝图，一个剖面可能要剖三次才能表达清楚，稍有耐心的师傅都会看花眼。而3D标注之后，你旋转模型，公差配合一目了然。我们试过，新来的工艺员上手速度至少快了50%。而且，一旦模型跟MBD（基于模型的定义）绑定，工艺规程里需要的关键特性（KC）就能自动提取，直接生成控制计划。这一步，是后面所有可视化的地基。
不过这里有个坑。你以为把尺寸标在三维模型上就万事大吉了？错。我记得有一次，我们标注了一个位置度公差，基准是底面A。但工艺排产的时候，加工师傅先铣了两个侧面，最后才铣基准面。导致基准面加工完后，位置度已经超差了。为什么？因为你在模型上标注的基准顺序，和实际加工顺序不一致，这就发生了“基准飘移”。可视化的第一步，不是把设计里的东西扔给车间，而是必须结合工艺顺序去校验标注的可行性。否则，你那个漂亮的3D模型，就是个会骗人的花瓶。
2. 装配仿真要做到“颗粒度能捏到螺丝”
接下来这个环节，是我最想吐槽的。很多工程师做装配仿真，喜欢用“刚性体”运动。就是那种零件哗啦一下吸过去，咔哒一声到位。看起来爽，实际上屁用没有。真实的装配过程中，你要考虑的是：扳手能不能伸进去？ 线束会不会被压住？工人能不能看到定位孔？

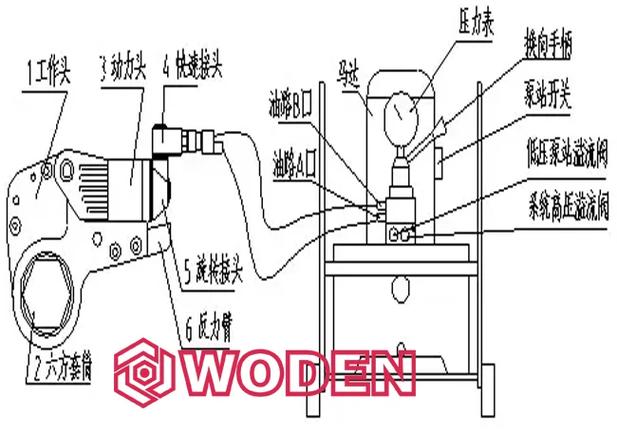

我曾经处理过一个液压阀组的装配问题。空间极其紧凑，阀块上有四个高压油口，用的都是SAE直螺纹O型圈密封。设计评审时大家都说没问题，仿真也做得很流畅。结果在试装的时候，装配工拿扭矩扳手去拧最里面那个油口接头，发现扳手跟旁边的管夹干涉，差了大概6毫米。就这6毫米，导致必须拆掉两根已经装好的硬管才能操作。你看，如果你在仿真中把每个标准件，每个接头，甚至工具都建出来，这个问题在设计阶段就能发现。这也就是我常说的，装配仿真要有“工具干涉检查”。别拿那种简化的运动包络糊弄事。
我现在的做法是，在装配仿真里直接引入虚拟现实（VR）手柄模拟。不是让你开着VR看大屏，而是真的把手柄当作扳手或者手掌，去模型里“摸索”一遍。虽然手感还是比不上实物，但你能直观地感受到那个操作空间到底逼不逼仄。为了这个，我们甚至把虚拟人还有了“胖瘦”之分。领导觉得我疯了，直到一次用那个“虚拟胖师傅”发现了一个极其隐蔽的螺栓无法下手的bug，他才闭嘴。
3. 车间现场的“增强现实”不止是贴个标签那么简单
这一节，我想聊点软的。生产可视化不只是屏幕上的东西，它还有AR（增强现实）那一支。别想得太科幻，我用的最多的地方，是现场装配指引。
有一次，我们给一台大型机床做装配演示。因为采用的是一种新型的胀紧套联接，装配顺序错了会导致轴跟毂卡死。传统的做法是发一张纸质的操作流程图，上面画着箭头和序号。但那天，我让工艺工程师用Hololens做了个MR（混合现实）的步骤指引，工人戴着头盔，看到的那个轴套上就“长”出了一个虚拟的绿色箭头，指向第一步该干什么。记得有一个装配老师傅，干了二十年，他第一次见到这玩意儿的时候，说了一句：“这比什么狗屁PPT清楚多了。”
但我也得泼盆冷水。AR可视化最大的问题在于坐标系对齐。你用的那些空间锚点，在工厂复杂的电磁环境下，很容易漂移。有一次我们做装配演示，那个虚拟标签漂了居然有50毫米，直接指到了另一个螺栓孔上。我当时真想骂人。后来查下来，是因为车间里有一台大功率的变频器对视觉定位产生了干扰。解决方案也很笨——在工件上贴了一大张高对比度的ArUco码，让摄像头死死盯着它。所以说，任何可视化技术，落到车间都要考虑现场环境，不是拿了台设备就能用的。
4. 数据驱动的“生产过程可视化”才是降本利器
说完了设计看模型，咱们再聊生产看数据。这一块，才是真正能帮老板赚钱的地方。
机械加工车间的看板，如果只是显示“今天计划产量500件，目前完成300件”，那叫电子表格，不叫可视化。真正的可视化，是要让物料、设备、质量形成一条“可追踪的河流”。我在这上面栽过一个跟头。之前我们上一套MES（制造执行系统），采集了每台CNC的实时功率和振动数据。数据存了一大堆，但没人看。后来我学着别人做“OEE（设备综合效率）瀑布图”，把每一个环节的损失（计划停机、换型、故障、速率损失、不良品）都画成颜色不同的块。老板路过看了一眼，当场就问：“为什么这个红色的块这么大？” 那一刻我才明白，可视化不是给你看的，是给能拍板的人看的。
这里有几个具体的参数可以分享：整体设备效率OEE = 可用率 × 性能 × 质量率。可用率是实际运行时间除以计划生产时间，性能是理论节拍乘以生产数量除以运行时间，质量率就是一次合格率。以前我们算不懂为什么OEE只有65%，后来通过可视化瀑布图发现，最大的损失不是故障，而是换型时间。一个需要频繁更换工装的柔性产线，换型占了总停机的43%。于是我们专门针对换型做了快速换模（SMED）改进，用可视化记录每次换模的内部动作和外部动作，把换型时间从45分钟压到了22分钟。OEE直接提升了8个百分点。这比天天喊精益口号实在多了。
再讲一个更精细的事。你们知道SPC（统计过程控制）吧？控制图上的那些点，如果只是记录在Excel里，没人会去看。但我们做了一个红绿灯式的可视化界面，把每个工序的CPK（过程能力指数）实时映射成颜色。CPK小于1.33显示红色，1.33到1.67显示黄色，大于1.67显示绿色。一目了然。有一次，一个加工中心连续三件产品的内孔尺寸都处于正常波动范围内，但趋势朝着上限走。系统自动预警了，虽然还没超差，但那台设备的刀具已经磨损得差不多了。因为我们用可视化把控制图的趋势模式（连续七点上升）识别了出来，就这么一个细节，避免了某批高端阀体的批量报废，那一批货的利润，直接够买三套系统。
5. 关于工具选型，别迷信大而全
说到生产可视化的软件，现在市面上的选择五花八门。有专业的PLM（产品生命周期管理）系统，像Teamcenter、Windchill，里面的可视化模块确实强大，但实施周期长，价格也感人。也有轻量级的，像Navisworks、3DVia，适合做文件级的协同。我的建议是，先别急着定位最牛B的，先想清楚你要解决的是“设计-工艺-制造”中的哪一个断点。如果是解决图纸传达不清，那就上MBD；如果是解决装配干涉，那就做整机装配仿真；如果是解决过程监控，那就需要数据采集和看板系统。
我们目前用的是一套组合拳：设计端用NX自带的PMI功能，工艺端用Tecnomatix做装配仿真，现场端用一个开源的Node-RED把数据接到LCD看板上。听起来挺low是吗？但真够用，而且便宜。别的不说，光软件授权费每年就能省出一台加工中心的钱。再说一次，可视化不是目的，是手段。别把手段当成了目标。
6. 实战案例：一台设备的可视化救火
最后给你讲个故事，算是总结经验。上个月，我们厂有一台进口的磨齿机频繁报警，故障代码显示是“液压油温过高”。维修师傅按照传统思路，先检查冷却器，再检查油泵，折腾了半天没查出问题。后来我调出设备的历史数据，把液压油的温度、冷却水入口温度、车间环境温度三条曲线放在同一张图上比对，发现了一个很有意思的规律——每次报警都发生在下午两点到三点之间。而那段时间，刚好是车间的空调集中送风切换成回流风模式，导致环境温度升高了大约2.5度。就这2.5度的温差，让液压系统达到了报警阈值。可视化不是用来找“大故障”的，很多时候，它就是在那些微小的、肉眼看不见的关联中，替你揪出真想。
这件事给我最大的启发是：生产可视化的精髓，在于“把时间维度和空间维度叠在一起看”。温度曲线是时间维度，设备布局是空间维度，你只有把它们融合起来，才能看到原本看不到的因果。所以，别老抱怨车间数据脏、数据乱，先去可视化，你才能发现数据到底缺了什么。
就说这些吧。生产可视化这条路，我还在摸索。你可能比我更高明，但如果你准备起步，记住我这几个教训：先静态，后动态；先局部，后全局；先现场，后云端。别被厂商的PPT晃花了眼。
哦对了，如果你正在做装配仿真，记得把虚拟人的手建得粗一点，我就是因为手细，吃了大亏。
