上周在客户现场，看到他们车间新装的大屏上，一条设备稼动率曲线画得跟正弦波一样圆润，我心里咯噔一下。真实的产线数据，哪能这么干净？不是缺胳膊少腿，就是毛刺丛生。
这种“完美”的可视化，往往意味着背后有人悄悄做了手脚——或者数据采集本身就有鬼。
工业数据可视化，从来不只是把数字变成彩色图表那么简单。它是在回答一个物理问题：机器到底在干嘛？而答案，藏在每一个采样点里。
说实话，我们搞机械的，以前看数据都是靠千分尺和百分表，现在好了，传感器加无线网关，数据唰唰唰往服务器里灌。但有没有人问过：这些数据，可信吗？
可视化的前提，是你得有一张“诚实”的底图

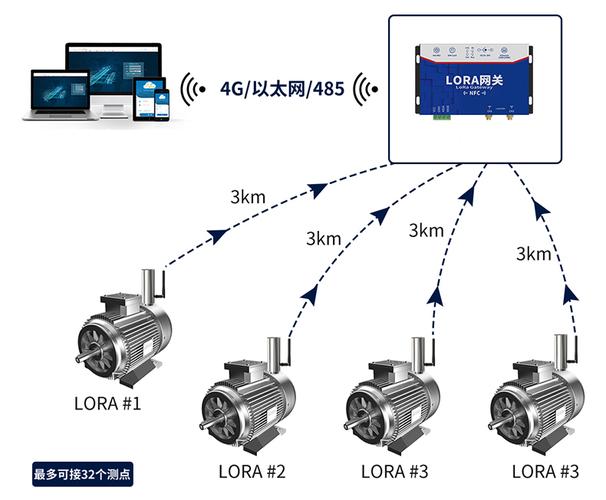

我见过太多项目，一上来就搞什么大屏看板，结果底层数据的采集逻辑都是错乱的。比如给压缩机做振动监测，采样率设成1kHz，可轴承故障特征频率刚好在2kHz附近——整个频段混叠，频谱图上的峰全是假的。你辛辛苦苦把曲线画出来，除了误导，还能有什么？
按奈奎斯特定理，采样率至少得是信号最高频率的两倍。但工程上，我建议起码给到3~5倍，再配合抗混叠滤波，否则高频成分会折返到低频段，把图硬生生“画”坏了。
另外，多通道数据的时间同步也要命。不同传感器的采集卡时钟如果不统一，你画出来的曲线相位就是错的。别说诊断故障，连谁先发生都看不出来。所以，先搞一张诚实的数据底图，再谈可视化。
数据清洗的度——别把“脏”数据洗成白痴
数据可视化之前，清洗是必须的。但清洗过头，会连故障信号一起抹掉。去年帮一家轴承厂做产线分析，某个温度传感器在下午三点总出现一个尖峰，操作工说那是废品，工程师却用滑动平均把它给磨平了。结果呢？设备提前报废，报表上温度曲线还平直如镜。数据清洗，要保留物理事件的“毛边”。
建议先用盒须图找离群点，再结合工况标签判断是真实事件还是测量异常。比如主轴电流突然跳变，可能是刀具崩刃，也可能是传感器接触不良——你要靠旁边几个通道的数据交叉验证。别上来就是一个低通滤波。
说到工具，Python的pandas里rolling函数很方便，但窗口长度别乱选。加工过程的时间常数是多少，你就选多少，或者稍大一点点。窗口太短，毛刺还在；窗口太长，信号都没了。这个度，靠的是对机械过程的直觉。
别急着上3D数字孪生，先回答三个问题
这几年“数字孪生”被说烂了。客户一到现场，就要3D大屏，要“透明工厂”。但大多数情况下，一个趋势图加一个表格，就能解决80%的问题。

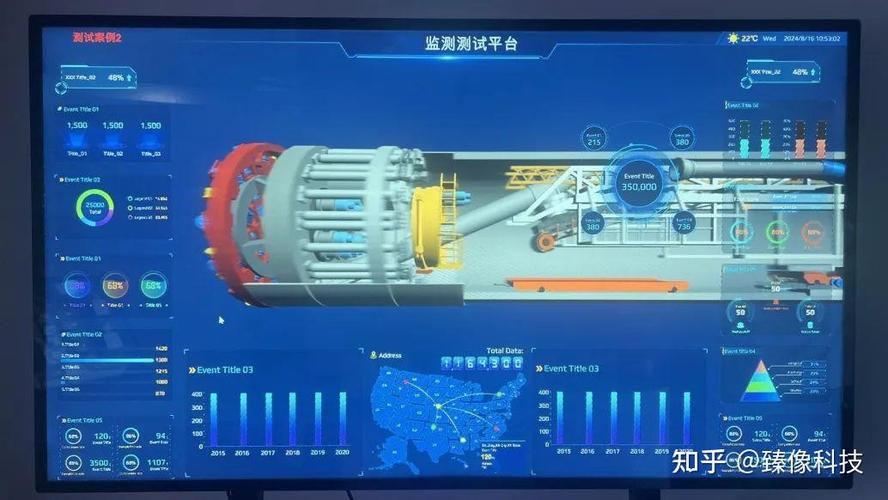

有次做一个装配线项目，客户非要3D展示，结果模型文件几个GB，浏览器直接卡死。后来我用轻量化格式，只留设备外壳和关键运动机构，再配合CSS渲染，才勉强能看。你得想清楚：给谁看？决策者看AGV调度，一个平面布局图就够；维修工看设备内部结构，才需要三维。给车间主任一个大屏，他更关心的是OEE和异常报警，而不是一个炫酷的旋转模型。
当然，某些场景确实需要三维，比如机器人干涉检查，或者虚拟调试。但只要不是用来做仿真，就别轻易上重模型。想想数据更新频率——你指望SCADA数据实时驱动几万个零件动起来吗？做梦吧！
一个机械工程师的常用图表清单

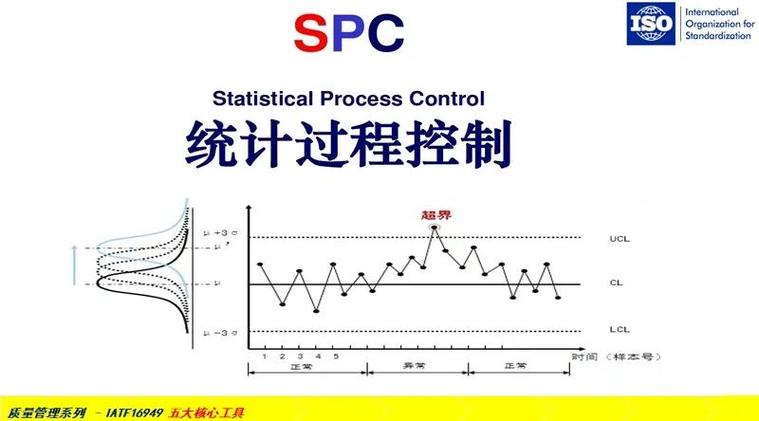

别整天折线图、柱状图、饼图。机械加工领域，SPC控制图才是真正的看板。均值-极差图（X̄-R图）能告诉我们过程是否受控。比如加工一根轴，每隔一小时抽五个零件，量外径，记下平均数和极差。只要点落在±3σ控制限内，过程就是稳定的；一旦出界，说明有特殊原因在捣乱。
X̄图的上限和下限公式：
UCL = 总均值 + A2 × R̄
LCL = 总均值 – A2 × R̄
R图：
UCL = D4 × R̄
LCL = D3 × R̄
A2、D3、D4这些系数查GB/T 4091就对了，国际上是ISO 8258。别小看这些老掉牙的统计工具，比花里胡哨的大屏有用得多。我经常用它们来监视刀具磨损趋势，提前换刀，加工质量稳得一批。
盒须图也值得用，比如对比不同班次、不同设备的产品尺寸分布，一眼就能看出哪台机床漂移了。直方图看分布形状，是不是正态，有没有双峰。这些基础图表，是数据可视化的地基。
说来说去，可视化不是目的。把现场的真实状态传达出来，让该做决策的人能看懂，就够了。至于那些炫酷的特效，留给发布会吧。
反正我是把“大屏”当成一个显微镜，而不是一副面具。数据可视化的每一步，都要回到现场去验证。图上有问题，先问数据采集，再问数据处理，最后才问绘图工具。别让图表骗了你。
