摘要：数字工艺仿真不是简单的软件操作，而是一门融合材料、力学、热物理与制造经验的系统工程。本文从模型搭建、结果解读到常见陷阱，分享一些实用心得，帮后来者少踩几个坑。
干了十多年工艺，说实话，最开始我是瞧不上数字仿真的。总觉得那是学院派的东西，车间里一个老师傅的直觉比算半天管用。直到有一次设计一套热锻模，按经验留了3°拔模角，结果试模时第一件就粘模了——那时我盯着变形回弹的毛坯，突然油然而生一种“靠感觉不靠谱”的懊恼。后来花了一个通宵做仿真，才发现问题出在模具预热温度分布不均。那一下，是真香了。
仿真模型的“地基”到底怎么打？
很多人以为仿真就是点一下运行，其实那只是最后一步。模型建不好，结果就是垃圾进垃圾出。比如材料参数，别拿手册上的常温数据硬套，锻造时温度冲到1200℃，导热系数和变形抗力完全不是一回事。我习惯用热压缩试验实测应力-应变曲线，实在没条件，至少也要用JMatPro之类的工具算一下。

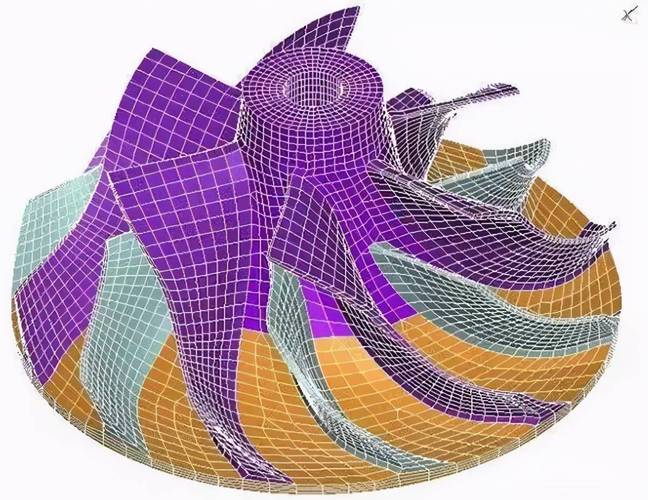

网格划分也是门学问。初学时喜欢画细网格，觉得越细越准——结果一个模具算三天三夜，电脑风扇像拖拉机一样狂响。后来才懂，变形集中的区域（比如飞边桥部）加密到0.5mm，其他区域粗一些，反而又快又准。步长同理，增量步太大收敛不了，太短又磨叽。经验值是每步最大变形量控制在当前网格尺寸的1/3以内。
还有边界条件。换热系数不是常数，得考虑工件与模具的接触压力。摩擦模型呢？剪切摩擦还是库伦摩擦？对于大塑性变形，我一般用剪切摩擦，系数取0.3左右，太大太小都没道理。有时候模型不收敛，也别急着调参数。先看看边界条件是不是设反了——我就干过这事，把散热面当绝热面，结果温度场直接翻车。
结果解读：云图之外的功夫
仿真跑完之后，别急着截图发朋友圈。云图是给别人看的，自己要看的那些关键变。比如锻造里最怕的是模具应力超了，疲劳寿命不够；还有充型不完整，或者折叠缺陷。我都习惯先看最大应力值出现在哪个位置，是不是与失效模式吻合。
记得一次冲压仿真，结果显示拉延件侧壁有将近20%的减薄，当时觉得“哎，有点危险”但一看分布在圆角过渡区，加上板厚1.2mm，减薄后还剩不到1mm，安全裕度明显不够。于是把压边力从150kN调到120kN，同时把凹模圆角从R5加大到R8，再算，减薄降到12%。
这种迭代，如果光靠试模，得浪费多少板料和时间。而且仿真能告诉你的不只是行不行，还有为什么不。温度场不均匀会导致残余应力，残余应力又会引起加工变形——这些连锁反应，靠经验是估不准的。
我还喜欢把仿真结果和实际的坏件摆在一起对照。那种贴合度，简直就是给自己上眼药。有一次仿真显示铸件最后凝固部位在热节处，实际切割后缩孔就长在那儿，我差点没把显示器拍出大笑。另外注意，仿真结果要有“鲁棒性”意识。别只看名义参数，往往实际生产时温度波动±50℃，摩擦系数±0.05，结果会不会变？有条件就做个敏感性分析，别让工艺窗口窄到一根头发丝。
那些年我们踩过的仿真坑
第一个大坑是软件本身的隐性问题。比如某些版本的热力耦合算法，默认的迭代格式对特定单元类型有问题，算出来应力异常。我们当初花了一个月排查，最后发现是软件的一个patch。所以说，别盲目信任新版本，重要项目最好用验证过的版本组合。
第二个坑是参数标定。仿真结果跟实验对不上，往往不是算法问题，而是输入参数不对。我见过有人拿着Q235的参数去算45钢，还怪软件不准。材料牌号、状态、热处理状态，都要一一对应。顺便说，如果有条件，自己去做几组曲线拟合比啥都强。
第三个坑是过度仿真。明明一个简单零件，非要搞个全三维多物理场耦合，算了两礼拜结果跟二维平面应变一个样。要明白仿真的目的是解决问题，不是炫技。有时候先用简单模型快速试错，再逐步细化，效率高得多。
还有一个更隐蔽的坑：忽略初始状态。比如焊接仿真，如果没有考虑装配顺序和约束释放，残余变形就差得离谱。这玩意很考验工艺经验——你得知道哪些约束是“真的”，哪些是“假的”。
说句实在话，数字工艺仿真不是万能药，它只是让你把“想当然”变成“有底”的推理。你仍然需要扎实的工艺理论和对现场的理解。仿真结果再好，试模时该听的声音还得听，该摸的温度还得摸。
前阵子有年轻工程师问我，怎么提高仿真能力？我说，一半靠多算，一半靠多下车间。仿真能算出现象，但算不出车间里那股机油味。工具终究是工具，用得顺不顺手，全看你的手腕。
好了，就扯这些。如果你也在做工艺仿真，哪天跑出个离谱结果，不妨回来再看看这几个坑——也许能少掉几根头发。
