去年在华东某汽车零部件厂调试产线，客户一句“你们这数字孪生不就是个3D动画吗”噎得我半天没缓过来。说实话，那会儿我们的项目确实做得不地道——数据采集周期5秒，模型更新看着像PPT翻页。但这事儿也怪不了甲方，工厂数字映射这个概念被太多宣传搞坏了。
今天这篇不聊虚的，直接讲我怎么从三维可视化跳坑到实时数字映射的。核心就一句话：数字映射的魂是数据驱动的双向闭环，没有实时数据，一切模型都是空壳。
一、先别急着建模——搞清楚你的映射对象是哪个维度
很多团队一上来就想搞全厂大而全的映射，结果连车间设备OEE都没采集全。我建议先选一个窄的切入点。比如一条装配线，或者一台关键加工中心。映射的本质是物理实体和虚拟模型之间能双向同步。
拿我们做过的发动机装配线来说。最开始只想把工位上的机械手可视化，结果发现光有几何模型根本不够——机械手每个关节的角位移、速度、加速度，都得从PLC里实时读。这里要理解几个维度：几何维度（外形、位置）、运动学维度（关节关系、约束）、逻辑维度（信号、工序、互锁）。三个维度缺一个，模型就是死的。

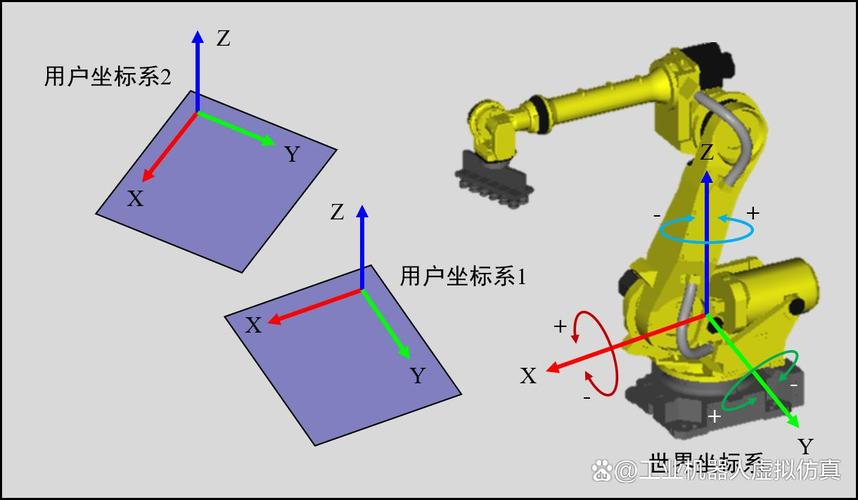

还有一个容易忽略的点——模型坐标系和物理基座的标定。别笑，我们曾经因为一个坐标偏移了0.5毫米，整个机械手动作在虚拟环境里都对不上。后来用激光跟踪仪做了标定，误差才降到0.1毫米以内。标定不是一次性买卖，机械松旷、热变形都会影响它，建议定期做现场复核。
这里有个标准可以参考：GB/T 36698-2018《智能制造 制造对象标识与解析规范》，帮你把物理实体和虚拟实体的关联关系定义清楚。虽然标准写得比较抽象，但至少是个方向。
二、数据流是命脉——但别指望一台PLC全包了
数字映射的实时性，全靠数据。但工厂里的数据源杂得很：PLC（西门子、三菱、欧姆龙）、分布式IO、传感器采集模块、MES、ERP……你不可能让所有数据都走一条总线。最开始我们试图用Modbus TCP把所有PLC数据都拉到一个网关里，结果数据处理不过来，还经常掉线。

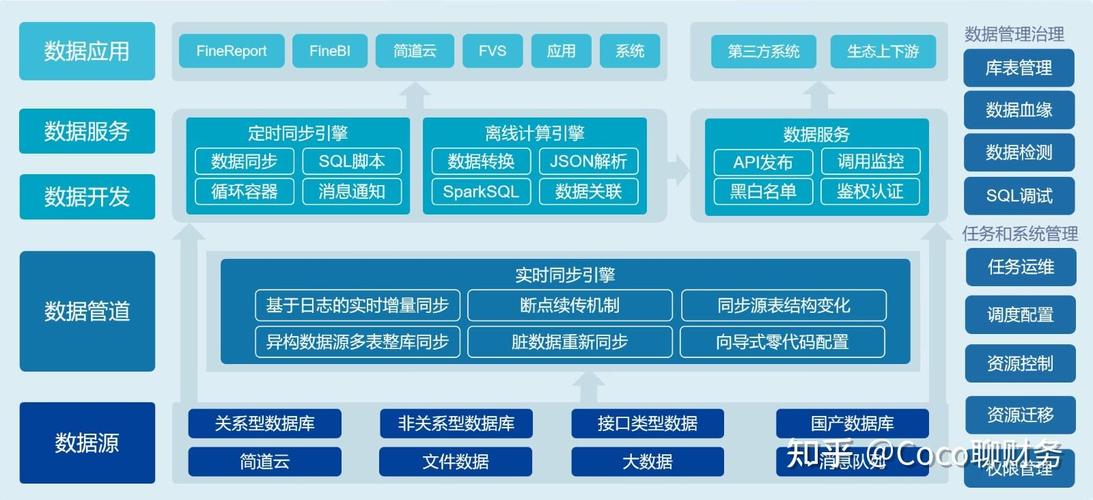

后来我们把架构改成了两层：边缘采集层和服务层。边缘层用OPC UA（IEC 62541）统一采集设备数据，因为OPC UA的语义模型能很好地表达设备属性和报警。然后通过MQTT或Kafka推送给服务层。这样数据延迟能压在100毫秒以内。
这里有个血泪教训——老设备没有OPC UA接口。我们有个车间还有几台老数控系统只能走Modbus RTU。没办法，只能加协议转换网关。记住，协议转换不是简单透传，你得处理数据语义映射。比如PLC里的DB20.DBX8.5代表什么，必须通过符号文件解析，否则就是纯数字，没意义。
时间戳同步也头疼。传感器采样频率可能不一样——振动传感器10kHz，温度传感器1Hz，PLC扫描周期2ms。要是这些数据的时间基准不一样，后续数据融合就是扯淡。我们给所有数据加了统一的时钟服务，用NTP+PTP混合时钟，精度到微秒级。
另外，数据质量至关重要。传感器漂移、断线重连、异常值……这些都得处理。我建议做数据健康检查看板，把每个数据源的状态实时显示出来。不然模型里突然出现一个null值，整个仿真就崩了。
三、模型更新——不是简单改一下3D位置
很多团队做到这一步，以为只要把位置数据绑定到模型上，让机械手跟着转就行。真这么干的话，你会发现虚拟机械手的动作违反物理规律——比如穿越工件。
数字映射的模型必须遵守运动学约束。以六轴机械手为例，你采集到的是各个关节的角度（或者需要从笛卡尔坐标反解），先做正解/逆解运算，再驱动虚拟模型。这里要用到运动学库，比如ROS的KDL，或者自己写Denavit-Hartenberg参数。我们当时花了几天把每台设备的DH参数标定出来，才把动作调对。
还有一个难题是物理交互的模拟。比如工件被夹持时，虚拟工件的位置必须跟末端执行器锁定。但松开时，又要根据重力模型落到传送带上。这里我们尝试过用NVIDIA PhysX，但刚体模拟太重，而且在工业场景里不需要那么真实的物理。后来我们用了一种混合模型——几何运动学+简化的物理规则（比如用扫描体检测碰撞），效果出奇地好。
当然，很多场景需要高保真仿真，比如生产线节拍优化、机器人路径规划。这时候可以把数字映射引擎和离散事件仿真（如Plant Simulation）结合起来。但要注意实时性——如果仿真计算时间超过控制周期，就用降阶模型。有限元模态分析太重，我用模态叠加法把响应时间从200Hz降到5Hz，误差不到3%。
数据驱动模型（Machine Learning）也有用，尤其是那些物理规律难以建模的场景，比如刀具磨损预测。但我不建议一上来就整黑盒模型。先用机理模型，数据不够的地方再让机器学习补个位。
四、一个鲜活的案例：机加工线的装夹补偿

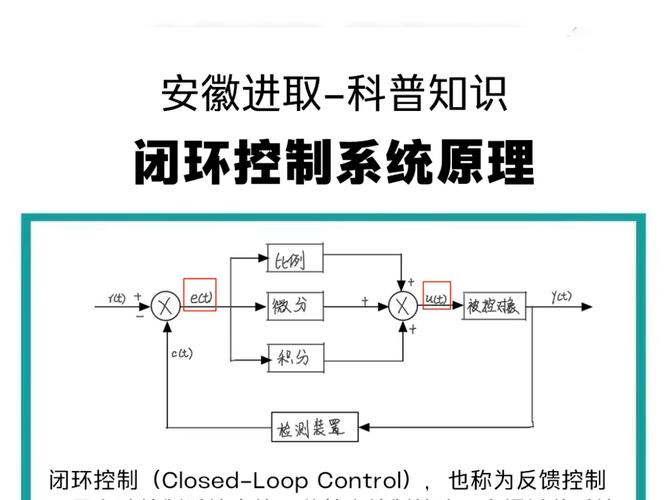

前面费了这么大劲，最终目的是闭环控制。我们给一条机加工线做了数字映射，核心场景是：工件装夹时定位偏差会直接影响加工精度。传统办法是靠工人的手感，现在我们用数字映射实时检测。
做法是在夹具上部署了4个激光位移传感器，采样频率100Hz，测出工件实际姿态。数字映射引擎里的虚位感知模块计算出与理想位置的偏差（六自由度），然后解算出机器人抓料时的补偿动作。补偿量不是简单的平移，还要考虑机器人关节空间的快速路径规划。
闭环延迟有多重要？我们最初花了500ms，结果机械手补偿后还是超差。后来优化到120ms，配合机器人运行速度，把装配误差降了40%。废品率从2.3%降到1.1%——这数据很漂亮，但调试过程崩溃了无数次。
这里的关键是双向映射：模型的输出要能反馈给物理设备。现在工业界关心的数字映射自主性，就是让模型能“自主感知—自主决策—自主执行”。我们算是刚刚摸到门。
还有一条经验：系统必须能处理异常。比如某个传感器突然离线，模型应该快速切换到降级模式，而不是傻傻地输出错误数据。我们用了冗余传感器+一致性校验，一旦偏差超过阈值，就自动切换到备份传感器。

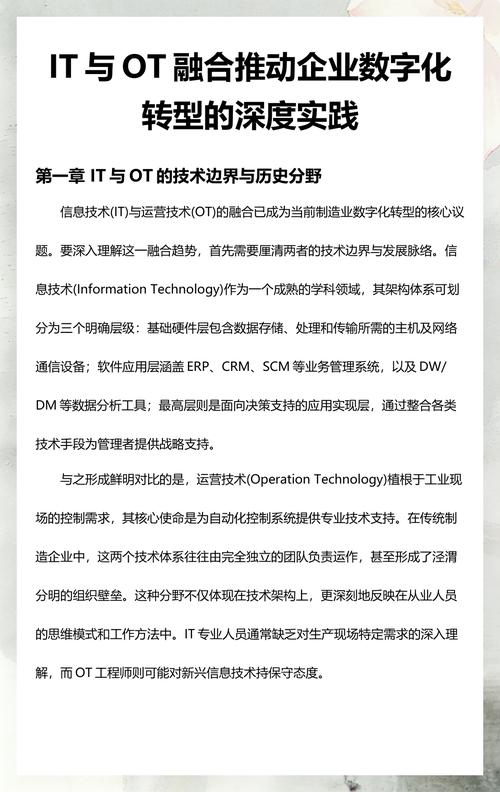

五、落地建议——别让数字映射死在IT与OT的缝隙里
技术上的坑说完了，最后谈谈组织流程。
数字映射项目往往横跨设备和IT团队。设备工程师懂PLC，但不一定懂数据中台；IT团队懂微服务，但搞不懂车间工艺。我们调整了团队架构，让两边的人结对工作。同时派了一位资深工艺专家全程坐镇，确保数据语义没有歧义。
选型方面，不要被商业平台绑定。我用过一些大厂MES里的数字孪生模块，功能看起来很华丽，一到现场就是水土不服。开源组件（如Three.js，Unity，Eclipse Ditto）自己拼反而更可控。当然，前提是你有足够的软件工程能力。
还有要重视数据版本管理。物理设备升级后，对应的模型、参数、标定数据都要同步。我们用Git管理模型配置，每个版本打标签，这样出问题可以回滚。
网络安全也需要考虑。数字映射一旦能反向控制设备，就相当于打开了工控网络的新出口。记住，数字映射是双刃剑。我们用工控防火墙把OPC UA和MQTT流量隔离起来，并且做了东西向访问控制。
结语
工厂数字映射不是搞一个大而全的3D看板，而是让虚拟世界和物理世界循环演进。先把一条产线做扎实，再横向复制。想要一步登天的，基本都烂尾了。
这几天写这些，算是把过去几年的经验梳理了一遍。里面的坑，你在做数字映射项目时大概率也会碰到。希望这些文字能让你少走点弯路。
