很多搞机械设计的兄弟把视觉测量想得太玄乎，或者又太不拿它当回事。架个摄像头，连上电脑，出个数字，总觉得和玩玩具差不多。真这么简单我倒省心了。实际上，我从第一次调试视觉测量系统到现在，差不多踩了五年多的坑，才敢说摸清了些门道。今天这篇，就把最关键的几个环节拎出来聊聊——镜头相机、光源、标定、算法。每个环节坑都深着。
先聊聊镜头和相机：你的像素当量真的对吗？
选相机和镜头之前，先明确一个概念：像素当量。说白了就是每个像素代表真实物理尺寸多大。计算公式很简单：分辨率在某一方向上的像素数除以对应视场大小。比如你用500万像素的相机，传感器长边2448像素，要拍50mm的视场，那长边当量就是50/2448≈0.0204mm/像素。听起来简单吧？但很多人栽在视场计算上——你忘了留余量。机构的抖动、上料的位置偏差，都会让工件跑出视场。千万别卡着工件尺寸设计，至少留出20%的余量。

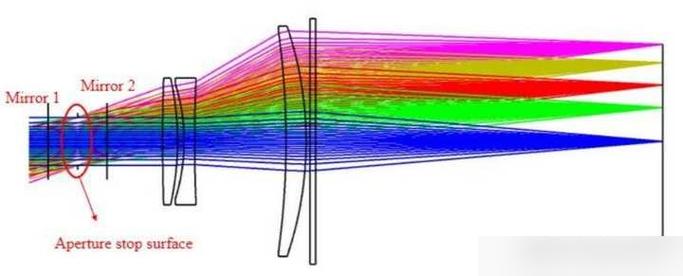

另外一个容易忽略的是镜头畸变。普通工业镜头在边缘畸变轻轻松松到0.5%以上，别看我，没具体测过也听说过吧——测量用的镜头，最好用远心镜头。远心镜头光线平行入射，畸变极小，但对工作距离和景深有要求。景深不够，工件一翘边图像就虚了。你说你加工件表面不平？那就得老老实实算景深，或者加个压平机构。
相机的选择，别只看像素数。靶面大小、像元尺寸、帧率，都得跟镜头匹配。像元小了感光度差，暗场就抓瞎。一般测量用，像元尺寸别小于2.2μm，不然噪声让你怀疑人生。选型手册里也提过类似建议，但实际选型还是得靠经验。
再啰嗦一句：镜头接口和法兰距别搞错。C接口的差一点就拧不上，以前就有同事用CS接口的镜头硬往C口相机上装，结果拧了一圈半卡死，几百块的转接环白买。这个真得长眼。
光源设计——打光比算法更重要
说句大实话，一个视觉测量项目，光源的设计至少占了一半的重要性。不是开玩笑。我见过有人花大几万买高端相机，结果用个破LED灯，图像灰蒙蒙一片，边缘根本提不出来。测量嘛，你要的是清晰锐利的边缘。打光方式五花八门：环形光、背光、同轴光、条光……实测下来，不同场合效果天差地别。

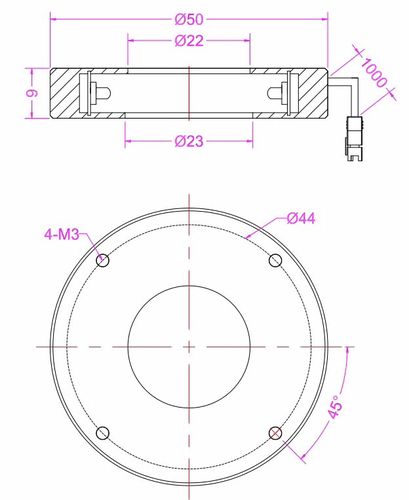

比如测外径，一般用背光最好，工件变成黑色剪影，轮廓清清楚楚。但你要是测反光表面，背光就反白一片，这时得考虑用低角度环形光，让边缘与背景产生灰度差。我记得以前做一个活塞销直径测量，怎么打光都有反光噪点，最后换了偏振片，把反射光滤了，才稳住。对，就是加偏振片。
光源颜色也有讲究。红色光波长长，衍射弱，对表面划痕不敏感；蓝光和绿光波长短，表面细节更清楚，但环境光干扰也大。我们常用的就是红色背光和蓝色前光组合，参考厂家推荐，再自己拿实物试。记住，光源不是越亮越好，亮度过高会过曝，导致边缘膨胀，测量值会偏大。这个膨胀量随光照变化，所以光源驱动也要恒流，避免温漂。
另外，光源频闪也是个坑。用脉冲频闪可以延长寿命，但如果触发频率和相机曝光没对好，测出来的尺寸一跳一跳的，跟心电图似的。当时排查了很久，差点把光学平台拆了，结果就是一个续流二极管坏了。
标定——精度到底从哪里来？
硬件齐了，还得标定。这一步直接关系你输出的数据可不可信。标定目的不只是确定像素当量，还要修正镜头畸变、光轴偏斜等系统误差。日常做法就是拍标定板，棋盘格或者圆形点阵。注意标定板得是高精度的，玻璃基底最好，陶瓷的也行。有些人用打印纸随便打一个，那测出来误差能到0.1mm，你还不如拿卡尺。
标定时要采集多张不同位姿的图像，用算法解算内参和畸变系数。具体原理我就不多说了，但最好遵循ISO 10360-7的测试方法：在测量范围内放一系列标准件，然后比较系统输出值和参考值，给出误差报告。我们公司现在验收视觉测量仪都是这么干的。
另外，现场环境温度对设备影响很大。温度变了，机架热胀冷缩，像素当量也跟着变。你要是想上高精度，就得用温度补偿。至少，把设备放在恒温车间，并且定期重新标定。记住，标定不是一次性的事，是周期性维护。我说的是真的。
软件算法和几个隐藏坑
算法部分，一般也就是边缘提取、亚像素处理、几何拟合。常见的坑是边缘提取阈值设置不当。固定阈值对光照变化太敏感了，最好用自适应阈值。还有，滤波窗口别开太大，本来锐利的边缘会被圆角化，直径就测小了。
还有一个我印象很深的案例：测量某个直径为10mm的轴，用了最小二乘拟合圆，结果总是比千分尺小0.03mm。后来发现是因为轴的圆柱度不好，有个位置凹陷，最小二乘圆被平均下去了。后来改用了最大内接圆或者最小外接圆，才和实际装配配合得上。所以，你要根据工件的功能和公差带选择拟合算法，不能一味最小二乘。
亚像素边缘技术，常见有插值法、拟合法。如果要求重复性在微米级，那么光靠插值不够，还得结合边缘扩散函数建模。这里我推荐用PSF拟合，但计算量大，对处理器要求高。哎，又是成本权衡。
最后，别指望视觉测量是装上就能跑。它和机械设计一样，需要反复调试、验证、标定。把每个环节的误差预算控制好，系统整体精度才靠谱。如果你正打算上，建议先拿几个样件试跑，别急着连产线。等稳定了再说。祝你们少踩我这些坑。
