说实话，干了十几年设备改造，最怕的不是技术难题，而是“落地”两个字。图纸上画得再漂亮，方案评审说得天花乱坠，到了车间现场，螺丝拧不上、电线不够长、操作工骂娘——这种事我见得太多了。今天不聊理论，就聊聊怎么让技改真正落地。
先讲个真实案例。去年有个客户，做减速机壳体加工的，要把一台用了15年的铣床改成数控化改造。机床机械部分状态还不错，但电气柜里的继电器接触器都快成古董了。工程师上来就出了设计图，选型全是伺服电机、触摸屏，看起来高大上。结果呢？现场一测，原来电机是三角形接法，老机床变压器只有380V输入，新伺服驱动器需要三相220V，还得加变压器。再加上原来机床床身没有接地线，设备一开，PLC就偶发性死机。折腾了一个月。

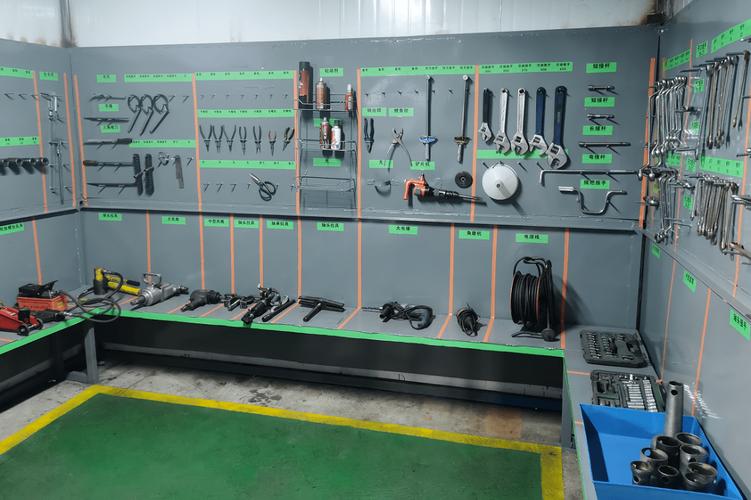

所以我的第一个建议：动手之前，先把现场的所有细节摸透。不要只看图纸，要拿着卷尺、万用表、相序表去车间泡一整天。检查机械部件的磨损情况，测量导轨直线度，记录每根电缆的实际走向，搞清楚有没有隐蔽穿管。这些工作看似浪费时间，但能避免后面百分之八十的返工。
一、技改不是画图比赛：现状测绘才是地基
很多工程师一上来就画三维图，用有限元分析，搞得挺学术，但连电机底座螺栓孔距都没量准。技改的边界条件不是手机里的模型，而是车间里那个锈迹斑斑的基座。建议你优先做这几件事：
第一，机械硬点排查。用百分表打一下主轴端面跳动、导轨直线度，记录数值。如果超过允许范围，先恢复精度再谈自动化改造。另外，检查薄弱环节，比如铸件有没有裂纹，齿轮箱有没有异响。别嫌麻烦，这些是以后设备寿命的基石。
第二，电气档案重建。老设备往往没有完善的图档，或者图档和实际接线不一致。我吃过亏：上次改一台双柱立车，按图找接触器控制线圈，结果那根线早就改到别处去了，硬是烧了一个PLC模块。所以老老实实断电挂牌，把每个端子排的接线记录一遍，重新画出一版实际接线图。这个图比任何设计都值钱。
第三，负载和工艺节拍测量。技改的目标通常是提效或提精度。那你要用钳形电流表监测现有电机在加工过程中的电流波形，用转速表记录实际主轴转速变化。这些数据为后续电机功率、控制策略提供依据，而不是拍脑袋。
这里提一项标准：机械安全相关的电气设备，可以参考GB/T 5226.1-2019，它规定了急停回路、防护装置的控制要求。很多人改完设备，急停按钮一按，伺服直接掉电，没有动态制动，结果惯性把主轴滑过去，差点伤人。这些都是血的教训。
二、看起来能装上就行？电气选型的那些“隐形成本”
假设你摸清了现状，下一步是选型。很多新手觉得，伺服电机比原电机功率大个20%，肯定没问题。错！功率增加≠直接换电机。电流大了，导线截面要复核；断路器分断能力够不够；接触器线圈电压对不对；电控箱里的散热能不能跟上。
给你一个简单核算方法：假设原电机额定电流I1，新电机额定电流I2，如果I2大于原断路器整定值，就得换断路器。同时电缆的载流量也要满足，假设电缆长度50米，允许电压降5%，则线路最大电流要满足压降公式。等等，这里具体计算我就不展开了，但在设计文档里必须有电气计算书。
另一个容易踩坑的是变频器和伺服之间的干扰。如果你在同一电柜里装变频器，又装PLC和伺服控制卡，就必须合理布局。强电和弱电分槽走线，屏蔽层单端接地，否则现场一跑起来，位置脉冲丢步，够你查半个月。我记得有一次，一个设备老是偶尔报警“编码器反馈丢失”，最后发现是电机电缆和编码器线在走线槽里绑在一起，变频器输出PWM信号对编码器产生干扰。
所以选型时多花两三百块，买好的屏蔽电缆，加磁环，绝对值编码器用电池备份，这些都不能省。真的，别等到现场才后悔。
还有机械方面的隐形成本。新电机可能外形尺寸变了，键槽方向不对，或者轴伸改了。你得重新设计法兰盘、联轴器。如果原来用皮带，换成直连时，装配同心度要求高，需要激光对中仪。这些东西都要提前算好。
三、调试阶段的“玄学”与工程逻辑
设备装完了，接好线，通电调试。这时候最容易冒出各种鬼畜问题。
有一个典型问题就是机械共振。老机床基础可能松动，或者床身刚性不足，伺服一上电，一给速度就嗡嗡响。这种问题很难从理论公式直接推出，得现场试。我的习惯是先调低增益，看看有没有啸叫，再用阶跃信号测响应，一点一点逼近。遇到共振频率，要么降低加减速时间常数，要么加装阻尼减振器，甚至要调整机械结构，比如加重底座。
再就是PLC程序的时序与安全逻辑。改数控系统时，原机床的液压夹紧、冷却水泵、排屑器这些辅助设备，都要纳入程序控制。有不少工程师只关注进给轴，忽略了急停时应该同时切断主轴、夹紧缸断电。真到出事故就晚了。
这里还是提GB/T 5226.1，它要求急停回路必须是硬接线，不能只靠PLC程序。因为PLC一旦死机，你的程序就失效了。这个我觉得应该是底线，任何情况下都不能妥协。
还有一个“玄学”：传感器误触发。比如对刀仪或接近开关，因为车间粉尘大，或者切削液飞溅，引起误信号。你不妨把灵敏度调低一点，或者用光电式传感器代替接近开关。对了，安装位置也很讲究，远离铁屑飞溅的方向。
调试是个费时间的活，别急着追求节拍。我见过一个项目，本来计划5天调试，硬是两周。因为操作工反映换刀不稳定，最后发现是机械手夹爪的张开行程和刀柄锥孔不匹配。这种问题在设计时只要看一眼现场刀柄尺寸就能避免，但就是会忽略。
四、真正的落地，是人让设备干活
最后说说人。技改能不能落地，很大程度取决于车间工人配不配合。你装了一台全自动设备，但操作工不知道程序怎么调，报警了不知道怎么办，他们还是偷偷切回手动模式。
所以技改项目必须包含培训计划。别只顾着写技术报告，要抽出两三天时间，陪操作工一起试加工。教会他们报警信息怎么看，简单的设定怎么改，还有什么情况该找维修工。另外，使用界面别搞太复杂——触摸屏上的按钮别超过三级菜单，最好一个画面能搞定所有常用操作。
还有一点：给维修留余量。电接线端子不要全部塞满，要预留20%备用端子；继电器和PLC模块之间留出插拔空间；液压阀块的位置要能伸手拧到螺丝。我以前见过一个设备，换一个继电器要拆掉整个电箱门，因为继电器紧贴着面板。这种设计，维修工恨死你。
最后，验收时不妨邀请维修工和操作工一起签字。他们不认可，后期扯皮就麻烦。
说到底，车间技改落地是一个工程问题，更是管理问题。你得蹲在车间里，跟设备跟人较劲。画图和计算只是冰山一角，那些没写在图上的细节，才是决定成败的关键。希望你能少踩我踩过的坑。
