上个月产线又停了。不是常规保养，也不是换型——三号线主轴轴承温升报警，拆开一看，保持架碎成了三瓣。金属碎片带着焦糊味摊在托盘上，那一刻真想骂人。但等翻了设计评审记录，我自己也签了字。这就是今天想复盘的事。
轴承失效不算罕见，但这次失效方式很典型：计算寿命远超实际运行时间，而振动数据从一开始就给出了预兆，只是没人当回事。
设计时选的是 NSK 7214CTYNSULP4 这类角接触球轴承，背对背配置，根据 ISO 281 标准校核，理论寿命 L10h 能到 2 万小时以上，实际跑了不到 4000 小时。问题出在哪？载荷谱。我们原本假设的径向载荷是 3.2 kN，实际因为工件定位偏了导致悬臂力矩激增，折算下来等效动载荷足足高了 40%。这就是选型时”想当然”的代价。
具体算算：按当量动载荷公式，P = XFr + YFa，我们给的 X、Y 系数取自样本，但 Fa 实际达到 4.5 kN，远超当初设定的 1.2 kN。用这个值套进寿命公式，L10 = (C/P)^3 × 10^6 / (60n)，转速 1450 rpm，基本额定动载荷 65.5 kN，算出来才 3000 多小时，和现场数据对上了。所以不是轴承不行，是设计输入就没找对。
一、轴承失效：不只是一个选型问题

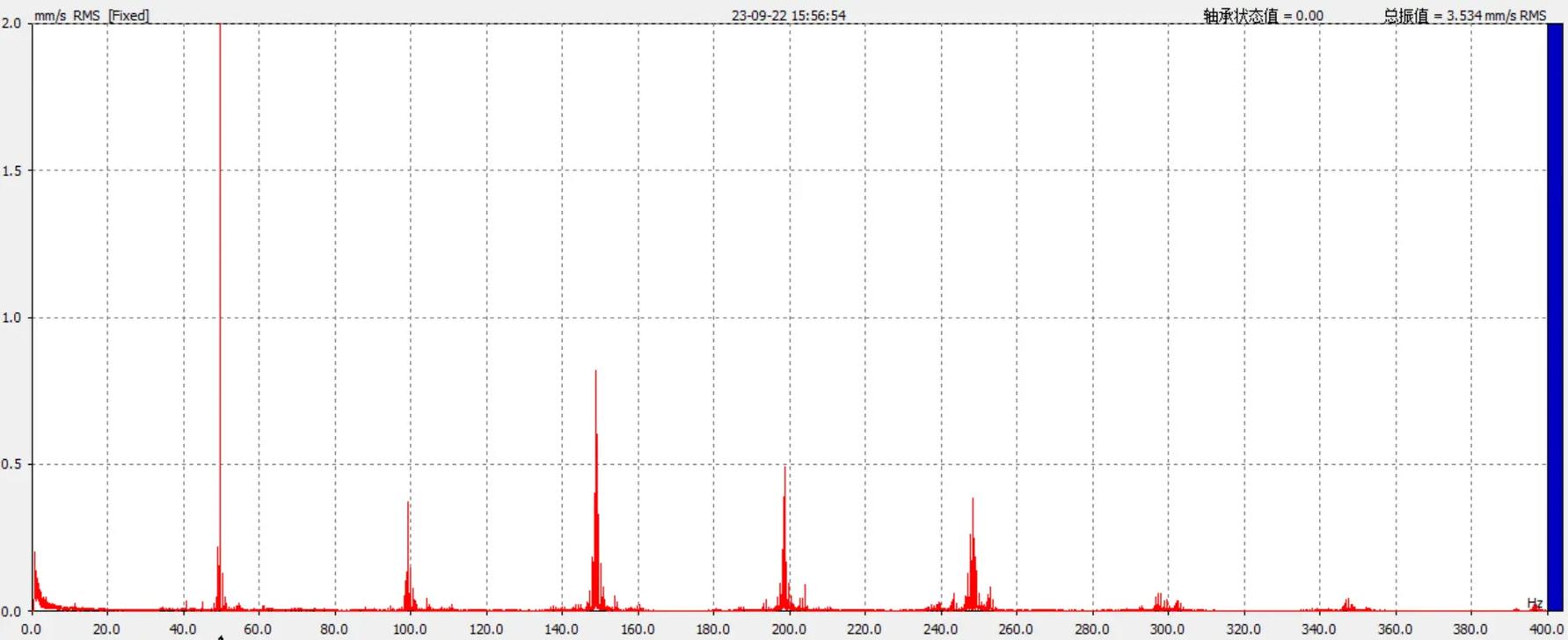

复盘的第一个教训就是，任何静态计算都替代不了动载荷谱。我们当初参考同行的参数，却没有仔细评估自己产线的振动源。后来在轴承座上贴了三向加速度计，测出轴向振动加速度峰值到了 4.6 m/s²，频谱图上 2 倍频分量异常突出——这是典型的不对中信号。如果早点做一次频谱分析，事情完全能避免。
更打脸的是，我们居然没有认真做轴线对中检测。新装机时靠塞尺和直尺调了个大概，联轴器偏差在 0.15 mm 左右，这已经超过了标准，但当时觉得”差不多就行”。结果是转子长期带病运行，轴承保持架先扛不住了。
这里要提一个细节：计算轴承寿命时，我们用了 ISO 281 中的寿命修正系数 a1、a2、a3，这些系数只能用于常规工况。一旦出现不对中，附加弯矩会让实际载荷急剧上升，寿命缩水一个数量级是常事。现在主流状态监测厂商都内置了频谱特征库，可我们连基础数据都没采集。
另外，安装预紧也是坑。样本上给出的预紧是 280N，但我们为了减小游隙，硬是施加了 600N 的预紧，导致轴承温升过高。后来用应变仪实测，发现预紧力对温升影响极大，不得不重新做了一套带碟簧的预紧机构。
二、润滑与散热：被忽视的边际条件
第二件事更窝火。检查轴承腔时发现润滑脂已经发干结块。现场规定每 2000 小时加脂，但加的型号从最初的 Esso Unirex N3 换成了市售通用锂基脂，粘度和滴点完全不一样。如果车间温度常年 35°C 以上，那点油脂根本不顶用。
润滑脂的选择不是随便买一桶就行的。按 DIN 51825 标准，至少要看 NLGI 等级、基础油粘度（40°C 时）、滴点和抗水性能。我们当时只粗略核对过针入度，结果基础油从 150 cSt 变成了 68 cSt，高转速下根本无法形成稳定油膜。更别提油脂中的极压添加剂含量了。
说起散热，产线设计时根本没有考虑轴承座温度监控，只装了一个机械式触点温度计，还得靠人巡检。我真心建议新线体至少部署无线温度采集，哪怕每个测点几百块的成本，也比停机损失小得多。后来我们加装了风冷翅片，并把润滑周期改成 1200 小时，轴承温度总算稳在 55°C 左右。
但温度也不是越低越好——润滑脂的粘温特性被搞坏了，油脂过早流失。后来参考了 DIN 51825 标准，重新选定了复合磺酸钙基脂，才把状态拉回来。
这里的核心是热平衡计算。我们简单估算过：轴承座发热功率约为 0.15 kW，自然散热系数只有 8 W/m²K，加装翅片后等效面积翻了 3 倍，才把温升压住。
三、从复盘到整改：设计变更与人的因素
复盘不能光谈技术，还得说人。我们产线操作工的日常点检表上有 20 多项内容，说实话，真正执行的不到一半。不是态度问题，是这些项目缺乏反馈。比如听声音这种项目，新员工根本不知道”异常”意味着什么。后来我们做了两件事：一是给振动传感器接入了 PLC，阈值超限时自动亮黄灯；二是对点检表做了精简，只保留能反映现场状态的项目。
设计上，我们给联轴器增加了可调节的定位止口，保证每次装配的对中偏差在 0.05 mm 内。同时，把轴承座改成带轴向预紧调节的剖分式结构，方便以后检查和维护。这些改动并不复杂，但需要一开始就想到。
另外，防呆设计也很必要。润滑点附近经常有人加错油脂，后来我们用不同直径的注油嘴把锂基脂和磺酸钙脂区分开，从物理上杜绝了混用。这听起来很基础，但很多工厂就是做不到。
说到底，产线运行复盘的价值在于把”偶然故障”变成”必然措施”。我们这次把失效的保持架碎片送去做了金相，果然是微裂纹扩展引起的疲劳。但真正的问题是设计载荷谱的失真和润滑管理的空白。
有一点建议：如果所在工厂还没有系统的振动基准数据库，趁早建一个，哪怕是在关键工位上装一个手持式振动计，每周测一次记录。数据才能真正告诉我们产线在”想”什么，而不仅仅是停机后的懊恼。
复盘完了，最深的体会是：机械设计不是算完一个公式就完事的，要把现场的边际条件、人的操作习惯一起装进设计考量里。
