说实话，智能立体仓库这东西，听起来高大上，无非是货架、堆垛机、输送线加一套管理系统。可真正落地的时候，你才会发现每一个环节都有让你头疼的细节。我干这行十几年，经手过几个项目，有些经验拿出来聊聊，或许能让你少走点弯路。
先声明一下，这篇文章不是教科书式的科普，而是我自己的真实感受。如果你是刚入行的机械设计，或者准备上马一个立体仓库项目，那你来对地方了。那些网上到处抄的优缺点对比，我不会说。我只讲设计时怎么想的，怎么选的，以及——怎么踩坑的。
一、货架不是随便焊个架子那么简单
货架是立体仓库的骨架，但很多人把它当成普通钢结构件来处理。错。大错特错。货架要承受的不仅是货物重量，还有堆垛机在存取时的冲击载荷，以及地震载荷（如果所在区域按规范要求考虑的话）。我记得有个项目，甲方非要压缩成本，把横梁的截面改小，结果堆垛机高速取货时货架晃动得厉害，最后不得不返工。省下的那点钱，还不够付一次停线损失。
横梁和立柱的连接节点是重中之重。设计时你得考虑稳定系数，具体可以参照GB/T 28576-2012《工业货架设计计算》和CECS 23-90《钢货架结构设计规程》。不过说实话，这些规范有些地方写得比较老，你得结合实际情况修正。比如，当堆垛机在巷道内高速运行时，货架会承受额外的水平力，这个力在常规计算里不容易量化，我一般会在节点设计时乘以1.2的放大系数，算是经验值。
还有一个常被忽略的点：货架地面沉降。立体仓库对地面平整度要求极高，尤其是堆垛机地轨的直线度和水平度，偏差稍大，堆垛机就会报警甚至脱轨。所以，做基础设计时，千万别省地质勘察的钱。我就见过一个项目，地面没做加强处理，用了半年，地轨沉降了8mm，堆垛机天天卡死，最后只能用灌浆料垫平，折腾了快一个月。你说糟心不糟心？
另外，货架的制造精度比你想的要严格。立柱的垂直度公差，一般要求不超过全高的1/1000，而且在安装时得用激光测量仪逐根矫正。很多人觉得差不多就行了，结果堆垛机高速运行时的水平加速度会造成货架共振，那些螺栓连接会逐渐松动，你后期维护都来不及。
二、堆垛机选型：速度与稳定性的博弈
堆垛机是整个系统的核心运动部件，也是出故障最多的地方。选型时，大家关心的都是最大速度、加速度、载重等参数，但实际运行中，最影响效率的不是最大速度，而是加减速曲线和定位精度。你想啊，仓库里工作节拍快，如果定位需要反复微调，那时间就白费了。

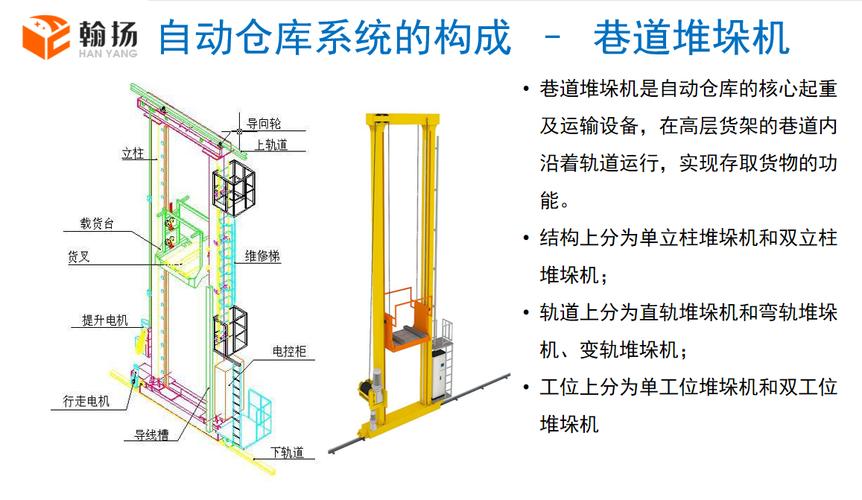

我之前设计过一款堆垛机，采用双立柱结构，因为高度超过20米了。双立柱的抗扭能力强，但重量大，对地轨的载荷也大。单立柱呢，轻巧，速度快，但高度15米以上就有点悬了，尤其是在大风或者温度变化大的环境里，立柱热胀冷缩会直接影响上导轨的对中。所以，如果你是低层库（比如10米以下），单立柱性价比高；高层库，老老实实用双立柱。
这里有个计算你得做——水平行走时的挠度控制。堆垛机在高速启动和制动时，立柱会弯曲，末端（载货台）会产生较大的水平位移。这个位移如果太大，货叉就无法准确对位。一般要求，载货台处水平挠度不超过±3mm。怎么算？可以用有限元模拟，或者手算简化模型，把立柱当成悬臂梁，考虑惯性力。
我记得第一次设计，没怎么在意这个挠度，结果试机时发现，堆垛机跑到一半位置，货叉对不准货架上的托盘，偏差足有10mm。后来折腾了很久，最后加粗了立柱截面，并在顶部增加了一个导向轮，把水平力通过上导轨传递给另一侧的货架，才算解决了问题。这个改动其实挺常见的，叫做“三导向”结构，大家可以直接借鉴，不必自己再踩一遍。
还有，堆垛机的控制逻辑里，有一个“低速蠕动”模式。很多工程师忽略了这个功能。实际上，当堆垛机接近目标货位时，需要进行低速对位，这个速度一般设置在0.02-0.05m/s，并且需要配合编码器和激光测距的闭环反馈。绝对不要为了省成本只靠机械限位，那是一种很原始的做法，精度根本达不到。
三、输送线衔接：效率瓶颈藏在细节里
立体仓库不是单独工作的，它要跟出入库输送线、AGV或人工叉车对接。很多项目，堆垛机效率很高，但输送线成了瓶颈。这里面有个概念叫“节拍”，你得算清楚。
比如，堆垛机一个存取循环需要90秒，输送线上一件货物从入库口到堆垛机交接位需要30秒，那么如果你只有一条输送线，那么理论上每120秒才能完成一个入库或出库动作。如果你需要更高的效率，就得考虑缓存位或者多线并行。
这里我要特别提一下辊筒输送机的链条传动设计。很多人直接照搬样本，但实际工况千差万别。辊筒的线速度要跟堆垛机货叉的速度匹配，否则货物会因惯性滑动或者被卡住。我一般要求，在货物到达交接位之前，输送线要有一个减速段，让货物以0.1m/s左右的速度平稳停靠，然后再通知堆垛机取货。这个协调动作，最好在PLC程序里做握手信号，但机械上也要有防止冲击的缓冲垫。
还有，链条的张紧力，这个容易被人轻视。链条太松，会出现跳齿，导致货物位置偏离；太紧，又会加剧磨损和电机负载。设计时，建议加装张紧装置，并在运行初期定期检查。另一个坑是——辊筒的材质选择。如果货物底部是纸箱，用镀锌辊筒就好；如果是塑料托盘，得用防静电辊筒或者包胶辊筒，不然容易打滑。
对了，别忘了安全防护。输送线周围要装安全防护网或光栅，尤其是人员经常经过的区域，因为立体仓库的自动化程度高，但人不能完全消失。之前有个项目，因为没设计好安全联锁，工人为了图方便，直接跨越输送线，还好当时没出事故。后来我在图纸上把防护栏杆加高到1.1米，并在PLC里加了复位按钮，才放心。
四、WMS与机械设计的联动：接口才是大问题
很多人觉得WMS是软件的事，跟机械设计无关。但你如果这么想，后期调试会让你痛苦不堪。举个简单的例子：货位分配策略。WMS会生成一个任务，比如把货物放到某个货位，但机械上，堆垛机从一个货位到另一个货位需要路径优化。如果WMS不提供优化，堆垛机的PLC只能按顺序执行，效率就会低很多。
我记得有一个项目，我设计的是双深位货架，堆垛机带有双伸叉。本来这样可以提高存储密度，但WMS逻辑如果不考虑“移库”操作，当一个深位的货物需要取出时，如果前面有货物阻挡，就必须先移开前面的货物。这个移库动作会显著增加系统负荷。所以，机械设计时就要考虑，你打算用单深位还是双深位？如果是双深，那么你怎么处理倒库？这里需要跟软件方反复沟通。
还有一个关键参数：通信接口的协议和数据格式。传统上，堆垛机PLC与WMS之间采用OPC或TCP/IP通信，数据结构必须明确定义，比如货位地址编码规则、状态反馈的响应时间等。我曾经遇到一个案例，因为货位地址编码不一致，导致堆垛机把货物放错位置，系统死活找不到，最后查了一周才发现是地址码偏移了一位。这种低级错误，如果双方在接口文档里写清楚，完全可以避免。
另外，机械系统的IO点数要预留冗余。你设计的机械结构会决定传感器、限位开关、安全继电器的位置。如果设计时没有预留足够的输入输出点，后期想加个检测光电，可能就得重新布线，非常麻烦。所以，在电气接口图上，我通常要求预留20%左右的备用点，这个习惯救了我很多次。
五、安装与调试的那些“玄学”问题
安装阶段，你会发现很多图纸上无法体现的问题。比如，立柱基础螺栓的预埋位置，土建施工往往会有几毫米偏移，这时候你不能硬掰，只能调整底座的焊接板或采用长条孔。但调整量必须控制在允许范围内，否则会影响承载。
还有，堆垛机轨道的接头，焊缝打磨要平滑，否则轮子会撞击，产生异响和振动。我见过一个项目，轨道接头高差超过1mm，堆垛机每次经过都“咯噔”一下，运行不到一个月，轮子边缘就磨损严重。后来打磨平整，重新调整了压板，才恢复。
调试中最花时间的往往是定位参数整定。堆垛机在高速运动中要准确停准，需要反复调整PID参数。这个过程中，你会怀疑人生，但这是必经之路。我建议，调试前先做好伺服电机的惯量匹配，否则你无论如何调PID，系统的响应动态就是不对劲。惯量比一般控制在3:1以内，如果超过10:1，机械结构就得改了，加个减速机增大惯量比。
最后，要讲讲安全装置的检测。仓库里货架高，堆垛机如果万一超速坠落，后果不堪设想。所以，升降驱动必须配有安全制动器，并且要有超速检测装置（比如离心式限速器）。这些装置需要定期试验，建议每个月做一次空载下降的制动测试。我印象里，有一次测试时发现制动器响应时间慢了200ms，真到故障发生，那就是至少半米的坠落距离。所以，千万别省这个功夫。
六、一些零碎但有用的建议
如果你的仓库高度在24米以上，一般可能用双立柱堆垛机，而且要注意顶层温度对轨道热胀冷缩的影响，尽量设置伸缩缝。
货叉的伸出长度一般要保证托盘能完全进入，但注意货叉与托盘的间隙，太紧的话，托盘变形了就容易卡住，建议单边间隙不小于10mm。还有，别小看货叉导向轴承，那种长行程货叉，如果导向不足，伸出时会下垂，影响对位。
说到底，智能立体仓库虽然叫“智能”，但它的根基还是机械。机械设计没有捷径，只有扎实的计算和细致的考量。以上这些内容，算是我这些年的积累，有些是教训，有些是经验。如果你正在做类似的设计，希望这几笔能帮到你。当然，纸上得来终觉浅，真正的坑，还得你自己去趟。祝顺利。
