凌晨两点，车间主任老张打来电话：“那批45钢的轴，下料出废了二十根。”我揉着眼睛，那批料是带锯下料，长度留了5mm余量，结果切断面歪斜，全废。这种事儿见太多，但每次都能让人血压升高。生产损耗这东西，就像水管上的暗漏——你平时看不到，月底一算利润，没了。
说实话，干了十几年机械设计，我见过太多工程师把精力全放在“如何让零件干活”上，而对“怎么把料用得省”这件事儿嗤之以鼻。可你猜怎么着？损耗率降一个百分点，净利润可能就多出几十万。今天不聊虚的，就说说我在生产现场摔过的几个跟头。
下料：从源头掐死损耗
很多图纸上写着“下料尺寸按工艺”，可工艺员图省事，直接凑整。我见过一根φ80的圆钢，零件长度75mm，工艺给到下料长度90mm，每一件多切15mm。一天下200件，就是3000mm，一年多出一座“铁塔”来。所以第一步，所有下料余量必须重新核算。
怎么算？带锯下料，切断面有个倾斜度，通常允许倾斜值不大于2mm。你要是留3mm余量，那纯属浪费。但如果你要后续热处理变形，那另说。这里有个常见坑：下料余量不是越少越好。你余量留少了，切偏一点就报废。我现在的习惯是：按锯床的精度、毛坯的弯曲度、装夹的稳定度，留一个“刚好够用”的量。比如φ60的圆钢，用卧式带锯，留4mm就够，再留就是喂给垃圾堆。
还有套料排版，这更是个大便宜。特别是激光切割板材，手动排版和优化排版能差出8%的材料利用率。以前车间用CAD手工排，工人师傅凭感觉，一天排一百张板。后来用了自动套料软件，同样的板，零件数多了将近10%。这不是让你买贵软件，而是提醒你：排版这个环节，真的值得花心思。我见过一个老师傅，愣是用SolidWorks的草图功能把异形件套出了比软件还高的利用率——但那种老师傅要退休了，得留一手。
另外，设计上也有门道。我吃过一次亏——一个客户图纸上有个U形槽，深度25mm，宽度刚好等于板厚。结果激光切割时，废料块直接从槽里掉出来，卡在割嘴下面，烧坏了一个镜片。后来我建议他们把槽宽加大到板厚+0.5mm，把废料设计成“连接”的，切割后人工掰掉，就不卡了。你看，这就是典型的“设计导致损耗”。在结构允许的前提下，尽量把零件设计成可以“套裁”的形状，比如直角改圆角，异形归矩形，材料利用率立刻上升。
切削：别让刀具和参数打架
切割损耗不只是下料。机加工车间里，大多数损耗源于刀具磨损过快和废品率。你以为你省了刀具钱，其实废品的成本是刀具的几十倍。

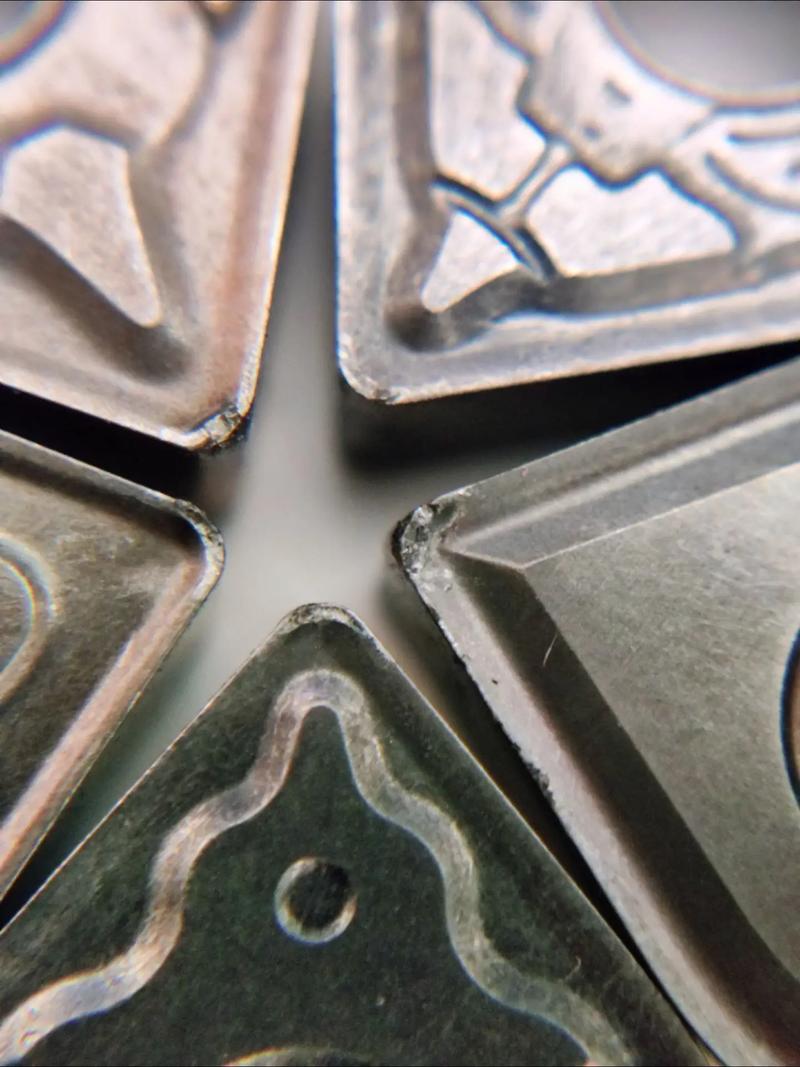

我记得有次加工一批不锈钢法兰，用的是传统硬质合金刀，转速给到200转，进给0.2，切深2mm。结果呢？刀片崩了三片，废了5件，领导急得直拍桌子。后来我一查，这参数是从碳钢那里照抄过来的。不同材料的切削速度要查手册，别凭经验瞎猜。不锈钢的导热性差，切削区温度高，让刀和磨损都很猛。后来换了涂层硬质合金，转速提到300，进给降到0.15，切深不变，一把刀干完整个批次，废品率归零。
这里还有个隐性损耗：切屑处理。有些人只顾着加工速度，忽略切屑的带出。如果切屑缠绕在工件上，刮伤表面，那直接报废。所以排屑槽的设计、冷却液的流量，这些细节决定了损耗的上限。我有个同事，专门给机床加了个高压冷却装置，就为了把铁屑冲走，结果刀具寿命提升了30%——这种钱花得值。
还有，别迷信“高速度=高效率”。我见过一个生产经理，非要工人把转速拉满，结果车削表面粗糙度变差，最后还得多一道精磨工序，时间成本上去不说，说不定还超差报废。切削参数要对照刀具供应商的推荐值，再结合自己的设备刚性做个微调，这才是稳的。

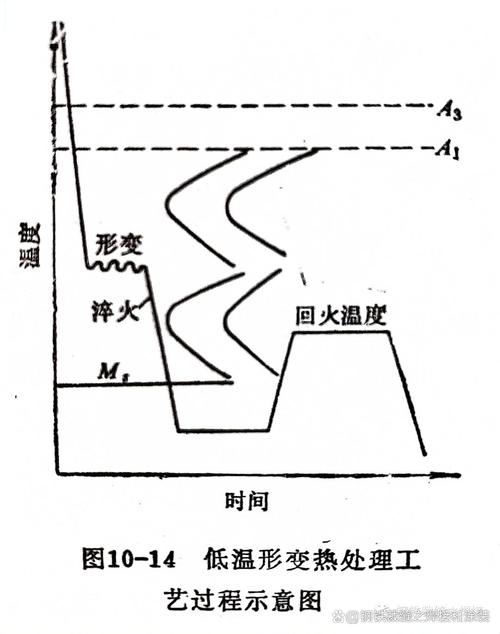

热处理：把变形算进余量里
热处理变形是机械大哥都躲不开的。尤其是渗碳、淬火这些，零件一加热，应力一释放，扭曲、涨缩全来了。你要是不在粗加工时预留变形量，那就等着校直吧——校直又是损耗。
我之前设计过一根细长轴，长度500mm，φ25，要求渗碳淬火。我一开始图纸上写的就是最终尺寸，工艺人员没留磨削余量。结果热处理后，弯曲了1.5mm，校直直接断了，报废。后来学乖了：凡是热处理后要精加工的，必须在工艺路线里明确预留磨削余量。比如φ25的轴，渗碳淬火前要车到φ26.8，磨削后再到φ25。那多出来的1.8mm不是浪费，是给变形买保险。
还有键槽、销孔这些精确位置，最好在热处理后再加工。你要是热处理前就铣好了键槽，淬火时应力集中，槽口开裂的风险极高。我见过一次，整批齿轮的键槽全部裂纹，那损失……算了不说了。
另外，热处理炉的装载方式也有影响。零件堆得太密，受热不均，变形量会翻倍。所以别为了省炉子空间拼命塞，塞出废品更亏。我通常要求零件之间至少留一个直径的间隙，而且要立着放，保证介质流动。
装配：看不见的损耗更可怕
装配过程的损耗往往被忽略，因为废品不是一瞬间显现的。比如压配的时候，过盈量选大了，套筒直接胀裂；选小了，运转时松动，整个机器报废。这两者都算生产损耗，而且还搭上售后。
我有个习惯：所有过盈配合，都先做压装试验。别信手册，手册给的是理论值，实际加工出来的粗糙度、圆度会吃掉一部分过盈量。比如φ50H7/r6的配合，理论过盈量在0.04~0.07之间，如果孔壁粗糙度Ra1.6以下，压装力会明显偏低。我见过一个设计，按手册选了r6，结果装配后不久就松动，查到最后是表面粗糙度太糙，互锁面被压平了。所以，装配前的关键尺寸一定要实测，别拿理论值去赌。
还有螺栓联接的预紧力，扭矩扳手不准，拧过头了，螺栓拉长，寿命下降；拧少了，振动松脱，设备故障。这虽然不是直接废料，但停机损失比废料还大。所以要定期校准扭矩扳手，这是老生常谈，但真没几家做到位。
话说回来，生产损耗降低不是靠口号，是靠每一处细节的较真。从下料余量到刀具参数，从热处理余量到装配预紧，每一环都有水。你能做的，就是拿数据说话，别拍脑袋。我后来做了一个Excel表，记录每个批次的实际损耗原因，每个月一分析，找出最大那根“刺”，下个月就专门拔它。效果嘛，三个月内损耗率降了40%。你敢信？
不过也要提醒一句：别为了降损耗去省安全余量，该留的余地还是要留。损耗是成本，但质量是生命。这中间的平衡，得靠经验拿捏。好了，就扯这么多，该睡觉了。
