2026-08-17 08:24:51 分类：材料工艺
浙江宁波那家汽配厂去年拉了三吨报废拨叉到我车间的时候，我一点都不意外。原来用渗碳处理，能跑12万次换挡不裂，换了激光表面硬化，说能省三分之一成本，结果测下来3万次就断了。切口那层硬化层崩得一块一块的，老板蹲在车间门口抽烟，抽了一下午。
你省的材料钱，全填了应力坑
很多刚接触激光表面处理的厂，上来就算账：渗碳要整炉加热，要保温七八个小时，激光只扫需要硬化的面，料省了，时间短了，怎么算怎么赚。
实测发现，常规连续光纤激光扫45钢拨叉，表面硬化层硬度能达到HRC58，确实比渗碳不差。但你打残余应力试试？我这边用X射线衍射测过，90%的情况，表面残余拉应力能到310MPa到360MPa，离45钢的屈服强度也就差不到50MPa。正常干活的时候，换挡冲击一上来，微裂纹直接从表面往芯部走，能不快断吗？
说实话，不是没人知道这个问题，解决也不难，喷丸或者冷热循环去应力就行。但你算过成本吗？一件拨叉去一次应力，人工加能耗，比渗碳本身还贵15%。你本来想省钱，这下倒亏进去了。很多小厂为了压成本，干脆跳过这一步，出货的时候硬度检测全过，用户用三个月就出问题，最后烂在自己手里。
激光表面处理45钢硬化层残余应力测试对比图
不是什么料都能往上堆
我见过最多的蠢事，就是给高硅铸造铝做激光耐磨强化。很多做新能源汽车减速器壳的厂，想给配合面做硬化，觉得激光好，不用开槽不用嵌套，直接熔一层耐磨合金上去，省重量省成本。
我前年给江苏一家厂做测试，硅含量13%的铸造铝，激光扫完我切了做金相，你猜怎么着？原来的共晶硅颗粒，原来也就10微米不到，激光一烧，温度上来，直接长大到200微米以上，分布还偏析，一块多一块少。你磨完装配，软的铝基体先磨掉，硬的硅颗粒凸出来，直接把配对的轴磨坏了，还不如不做。
还有铸铁，含磷量超过0.15%你敢用激光扫？我见过做机床导轨的，激光淬火完放了半个月，自己裂了。磷共晶全偏析在晶界，激光的热循环一拉，晶界直接拉开微裂纹，放着都能长，别说承重了。

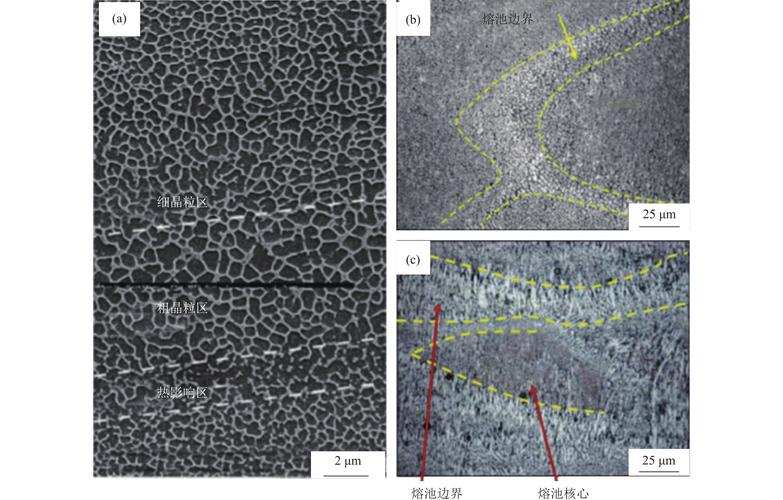

激光表面处理高硅铝铸件裂纹金相显微镜图
产业化绕不开的死结，没人敢公开说
产业化绕不开的死结，没人敢公开说
现在所有卖激光设备的，全拿实验室的数据吹。实验室用的什么料？统一轧制的均质板材，杂质含量控制在万分之一以内，吸收率差不超过2个百分点。
实际工业生产呢？你拿到的锻造毛坯，同一炉出来的料，不同位置的碳偏析能差0.2个百分点，对1064nm激光的吸收率能差18个百分点。你设备参数固定，碳高的地方吸收率高，直接烧过了，出凹坑；碳低的地方吸收率不够，硬度没上去，不合格。
那为什么不上在线检测调整？一套能实时测吸收率调整功率的系统，比你的激光设备本身还贵两倍。小厂本来就是想省成本换激光，你让他多花两百万加这套？疯了不成。
不过话说回来，小批量高精度的活，激光表面处理确实好用。做个特殊模具、进口刀具修复，比传统工艺省时间省成本，没人说不好。
说白了，现在激光表面处理就是这么个尴尬局面：小批量打样修配，是真香。但你要放到批量汽车零部件、通用五金工具的生产线，那就是个看起来美，踩坑踩死你的坑。
没有针对批量工业毛坯的适配工艺模型，全靠进厂调试的师傅经验，换一批料就得调三天参数，合格率波动能从95%掉到60%，根本谈不上标准化。那些天天吹替代传统渗碳、氮化的，全是卖设备的。你问问真上了量产线的厂，有几个敢说全换激光的？
大部分都是拿这个拿补贴，小部分关键工位用用，全线上量？根本绕不开这个坑，谁碰谁知道。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：激光表面处理：绝大多数工业应用都踩错了性价比的坑
文章链接：https://m.yqhljx.com/list_11/1419.html
