2026-08-17 09:40:56 分类：材料工艺
去年接的一个失效单，42CrMo的风电行星齿轮，按客户给的工艺做出来，表面硬度HV760多，比图纸要求还高20，结果装机跑了872小时，齿根整圈裂了。送检，没偏载，材质合格，问题出在哪？出在大家都搞错了气体氮化的核心。
别迷信硬度，要的是渗层梯度
很多工厂进厂检验，只卡表面硬度和渗层深度，硬度不够直接打回，硬度够就签字放行。说白了这就是懒。我刚入行那会跟着师傅拆氮化炉，拿过一块报废的试样，表面硬度快到HV800，往下磨0.1mm，直接掉到HV400都不到。这种断崖式的梯度，不裂才怪。
我试过，同样是42CrMo齿轮，渗层深度要求0.3-0.5mm，表面硬度控制在HV600-680，梯度每0.05mm降不超40HV，跑了五年都没坏，反而那些做到HV700以上的，两三年就出问题。
实测发现，合格的梯度，应该是每往下磨0.05mm，硬度降不超过HV50，到心部硬度落差自然过渡。尤其是重载动载的零件，比如齿轮、曲轴，脆性的硬壳挂在软心部上，一受冲击就崩裂。不信你去翻失效报告，十份氮化开裂的，八份都是梯度太陡。
哦对了，还有人喜欢加稀土催渗，加是能加，加完渗速快三分之一，但梯度更容易崩，我见过加过量的，渗层里全是脉状氮化物，手一磨就掉渣。

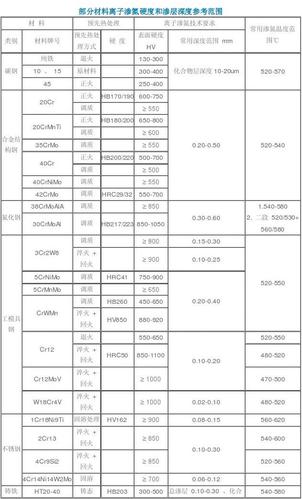

气体氮化合格不合格渗层硬度梯度对比图
氨分解率真不是瞎调的
很多新手氮化，上来就把氨分解率定在30%，说这是教科书给的数值。教科书没说，不同温度不同装炉量，分解率得跟着变啊。去年那个断齿轮，就是工艺员把520℃氮化的分解率，直接用到560℃的软氮化上，结果分解率飙到60%都没调，表面生成了一层厚的ε相，脆得像玻璃。
我做过一百多组对比，510℃到530℃的硬氮化，分解率控制在20%到35%之间是对的，超过40%，游离氮就会扎堆长粗大氮化物。550℃以上的软氮化，分解率得提到40%到55%，太低了渗速上不去，白亮层不够厚。
说实话，现在很多小厂，连氨分解率的检测装置都懒得校，一年都不换一次干燥剂，测出来的数差十几个百分点，做出来的活能好？还有装炉的时候，零件堆得太密，进氨气都流不通，局部分解率能差出一倍，这边渗够了那边还没挂上氮，整炉活废掉的我见多了。

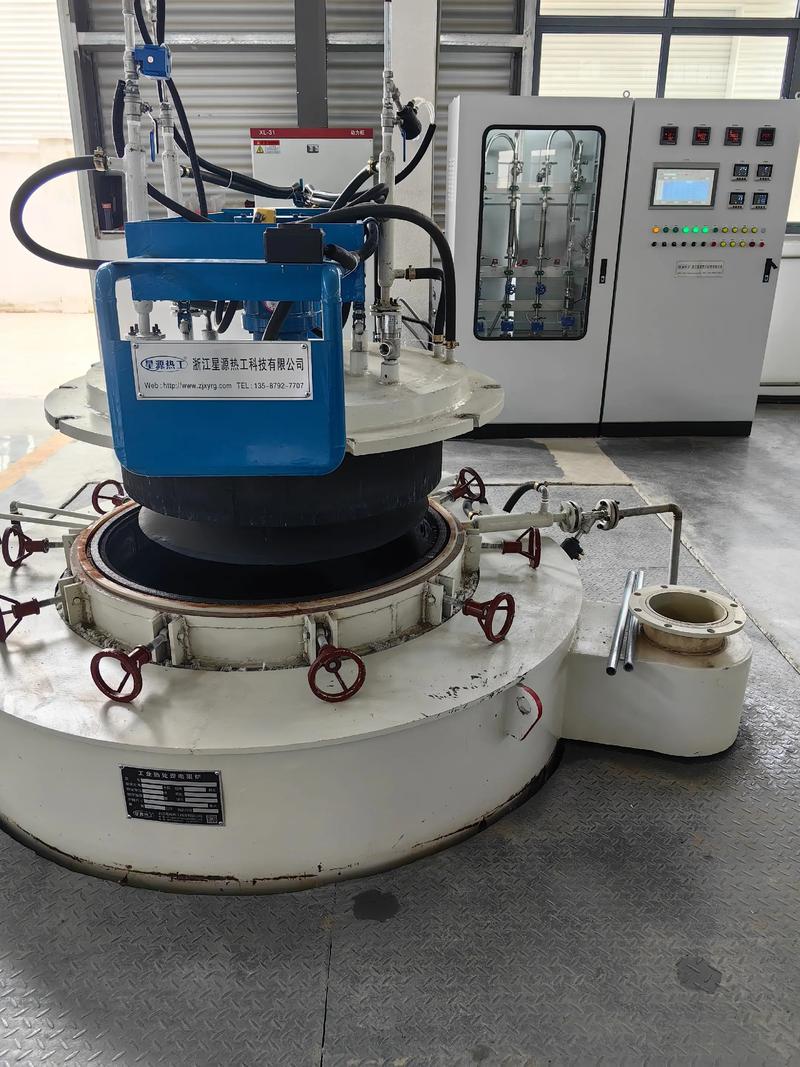

工业井式气体氮化炉氨分解检测装置
当下产业化绕不开的硬伤
当下产业化绕不开的硬伤
说了这么多，你以为改改工艺参数就能解决所有问题？不是。气体氮化从发明到现在快一百年了，至今产业化有个根本绕不开的问题。就是同炉不同件，同件不同位置的均匀性根本控不住.
你装炉的时候，放内层的零件和放炉口附近的，渗层深度差能到0.1mm以上。带盲孔的零件，孔内壁和外圆表面，渗层差一半都正常。为什么？本质是氨气流动的问题，炉温均匀性再怎么提，就算用最先进的对流炉，气体流速都做不到每个位置一模一样。死角就是死角，永远补不上氮。
现在等离子氮化能好点，但成本直接翻一倍，吨位超过五吨的大零件，根本找不到能做的设备。谁都知道均匀性重要，但谁愿意加这个成本？下游客户只认便宜，工厂只能凑活做。
还有一个没人提的理论盲区，就是低温氮化后的残余应力分布。现在大部分工厂都不测，都说气体氮化能引入残余压应力，对疲劳好。没错，但要是梯度不对，表层压应力堆得太高，次表层直接变成超标拉应力，反而比不氮化更容易断。那个872小时就断的齿轮，我们测了次表层拉应力，已经接近材料的屈服强度了。不断才怪。
说实话，现在很多做氮化的，都在吃一百年前的老本，没人愿意啃硬骨头挖基础问题，都盯着怎么降成本提速度，把最核心的性能要求扔了。很多人说气体氮化已经熟透了，哪还有什么问题。
熟透个鬼。一堆窟窿没补上呢。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：气体氮化：被大部分工厂搞错的核心指标
文章链接：https://m.yqhljx.com/list_11/1422.html
