2026-08-17 10:31:50 分类：材料工艺
去年深秋给山东一家重卡配套厂做失效分析，1200件离子渗碳的从动齿轮，跑了不到7.8万公里，断了17根轴。拆下来打硬度测渗层，齿根的渗碳层只有0.35mm，比设计要求差了快一半。齿顶呢？足足1.1mm，过渗了，脆得像玻璃。谁能想到，被宣传成下一代渗碳技术的离子渗碳，翻船翻在这种最基础的地方。
很多人吹离子渗碳比传统气体渗碳好，我测下来根本不是这么回事
都喊离子渗碳环保，省电，无内氧化。没错，离子渗碳不用滴煤油通丙烷，确实少了废气。
省电？行业宣传普遍说省电30%以上。我去年在常州一家转做离子渗碳的加工厂蹲了14天，盯着电表算。同一种42CrMo的轴承套，相同渗层深度要求，传统气体渗碳总能耗是120度电每件，离子渗碳呢？算上抽真空维持真空的泵耗，实际每件是106度电。省电不到12%。
这账，卖设备的从来不给你算。说白了，真空泵连续抽12个小时的电，都藏在你工厂的月度电费单里。哦对了，设备价格还比同产能的气体渗碳线贵两倍。你说赚的那点省电的钱，够不够回设备本钱？对吧。

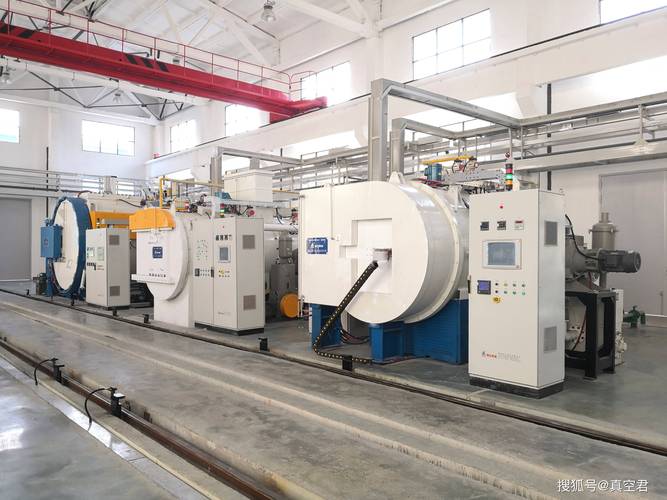

工业用离子渗碳真空炉生产车间
无内氧化这个优点，确实存在。但现在气体渗碳用氮气保护加碳势闭环控制，内氧化层也就控制在0.02mm以内，对工件寿命的影响，根本测不出来。为了这不到0.02mm的优势，多花两倍的设备钱，犯得上吗？
离子渗碳的均匀性神话，一测就破
很多文献说离子渗碳渗层均匀，比气体好。我就想问，你们测的是多大的工件？什么结构？
我拿模数5的汽车变速箱斜齿轮测，装炉一炉20件，从最外层到中心，每件齿顶和齿根的渗层差，我测过不下100个样，超过七成差在0.3mm以上，最差的差了0.6mm。气体渗碳呢？同规格齿轮，差基本都在0.15mm以内。
为什么会这样？就是尖端放电效应，离子都往尖角凸起的地方跑，齿顶凸，吃碳多，齿根凹，根本没多少离子过去。说白了，就是电场不均匀导致的，你怎么调气压调电压都没用。不信你拿带螺纹的工件试试，牙尖渗层比牙底厚一倍都不奇怪。
很多卖工艺的，只给你看齿顶的数据，绝口不提齿根。齿轮最容易断的地方就是齿根啊！把最薄弱的地方的渗层做薄了，寿命能不降吗？

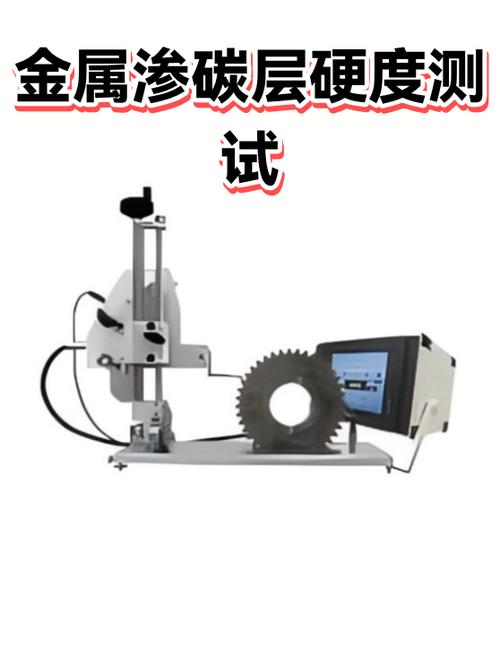

齿轮渗碳层深度硬度梯度检测试样
实话实说，简单形状的工件，比如平板，小圆棒，离子渗碳的均匀性确实不错。但工业上用渗碳的，哪个是简单形状？全是齿轮、销轴、模具，带沟带槽带尖角，一上就露馅。
产业化绕不开的硬伤，现在根本解决不了
产业化绕不开的硬伤，现在根本解决不了
我干这行15年，见过不下8个厂上离子渗碳线，最后能稳定赚钱的，只有一家做小尺寸钓鱼钩的，那玩意儿简单，体积小，电场均匀，确实做得好。剩下的全改回气体渗碳了，要么就是接点小批量试验活混日子。
核心硬伤是什么？第一个就是装炉量稍微大一点，遮挡效应直接把均匀性干没了。你放一排工件，后面的工件被前面的挡住，离子打不过去，渗层直接降一半。你说我摆疏一点？摆疏了产能下来了，单件成本直接比气体渗碳贵一倍，谁用你？
第二个就是打弧。批量生产的时候，工件上有点毛刺，有点掉下来的氧化皮，直接就起弧打工件，烧出来一个坑，直接报废。我亲眼见过东莞一家模具厂，一炉12件H13热作模具，打弧废了8件，总价近200万，老板直接把设备厂家的人锁在厂里要钱。
现在有没有解决办法？说实话，没有。所有的灭弧方案，都是小试样上管用，批量生产复杂工件，该打还是打。
还有个没人敢说的理论盲区，现在所有的离子渗碳模拟软件，边界条件都是设的单工件，均匀电场，实际生产一炉几十上百个工件，互相的电场干扰，谁都算不准。你只能一件一件试，试对了就做，不对就废，试错成本高得吓人。
都说离子渗碳变形小，我测过，同规格齿轮，离子渗碳的内孔变形量，其实和气体渗碳差不到0.01mm，根本没传说中那么神。
别拿小试样的试验数据，套工业化大生产的实际情况。很多吹出来的新工艺，其实就是骗项目经费的幌子。你要砸钱上生产线，先拉几件你自己的产品去实测，测完齿根再说话。别等废了几百万货才醒过来，晚了。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：离子渗碳：被神化的新工艺，藏着产业化的致命暗坑
文章链接：https://m.yqhljx.com/list_11/1424.html
