2026-08-18 00:49:50 分类：材料工艺
去年给北方某厂做穿甲弹弹芯试样，95W镍铁配比，按标准走的工艺，烧结完检测全合格，实弹打了18发，弹芯直接沿轴向劈成两半。送检磨样看金相，沿晶裂纹从头部延伸到尾端，差了整整12厘米。谁都没想到，就是烧结炉顶部比底部高了18度，晶粒长大一圈，韧性掉了快三分之一。
别被参数表骗了，钨合金的强是堆出来的

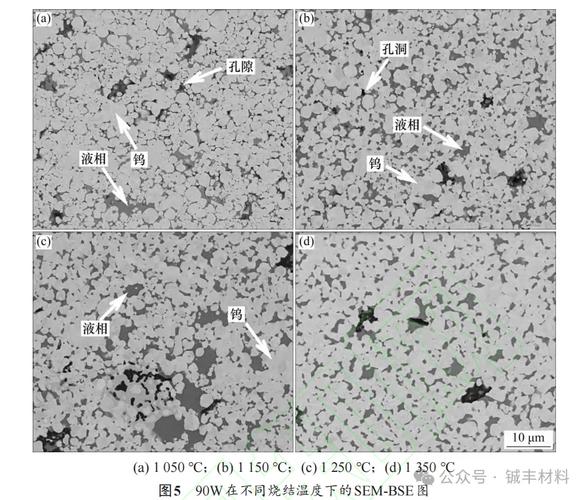

烧结态钨合金晶粒度金相显微图
说白了，现在市面上99%的钨合金，都是粉末烧结粘结相结构。硬的是钨颗粒，软的是镍铜或者镍铁粘结相，把钨颗粒粘在一起就完事了。
你看参数表上密度18g/cm³，硬度HRC40，好像很厉害。实际生产里，钨粉粒度差0.5微米，成型压力差10MPa，性能波动能超过20%。
我刚入行那会，跟着师傅调工艺，一批料出来，最好的和最差的延伸率差一倍，你敢信？
说实话，很多厂家宣传的时候只放最好的那个样品参数，批量货根本达不到那个水平。这话我敢说，没人敢反驳。
很多人拿钨合金做配重，就是冲它密度大体积小，对韧性要求低，凑合用也没问题，所以大家都不说破。真到了受力的地方，分分钟给你颜色看。
量产路上的隐形坑，十厂九踩
MIM工艺生产钨合金配重开裂产品
现在小尺寸钨合金产品，比如手机震子、航模舵机配重，大多用金属注射成型，也就是MIM。这个工艺省料，尺寸准，就是脱脂那一步太邪门。
我上个月接了深圳一个客户的投诉，说他们1000件舵机配重，过跌落测试碎了300多件。我过去看了一眼，脱脂炉的湿度探头坏了，脱脂区湿度从45%飘到了12%，石蜡脱脂没脱干净，烧结的时候内部出了一串微气孔，表面看不出来，一摔就碎。
更坑的是钨粉的氧含量。行业内默认合格钨粉氧含量要低于0.1wt%，很多小厂为了降成本，用回收钨粉，氧含量能飙到0.3%以上。氧多了会腐蚀粘结相的晶界，稍微受力就沿晶开裂。
你拿回去测密度硬度全对，就是用的时候断，找原因都找不着，说出去都是见鬼的事。
还有焊接，钨合金和钢焊接，十焊九裂，哪怕你用银钎焊，预热温度差个20度，接头强度直接掉一半，很多做穿甲弹、预制破片的厂家，都栽在这上面。
根本绕不开的死穴，没人敢明面说
根本绕不开的死穴，没人敢明面说
核心问题就一个，钨合金的强韧平衡，至今做不到批量稳定。
所有人都知道，细晶钨合金强度高韧性好，晶粒越细，性能越好。但是细晶钨粉有多贵？比普通粗晶钨粉贵三倍还多，就算你舍得买，烧结的时候呢？
量产的烧结炉，哪怕是进口的连续炉，炉腔不同位置的温差都在15-30度之间。温度高20度，细晶粒就会长大一倍，性能直接掉到粗晶的水平。
你说我把温差控到5度以内？可以啊，一炉只能烧十件产品，成本翻十倍，谁买？
那些高校论文里写的，什么添加稀土氧化物细化，什么第二相钉扎，我都试过，加进去之后性能提升不到8%，成本涨了25%，根本没法量产。
不过话说回来，现在很多人吹什么新型钨合金，什么纳米晶钨合金，说白了就是拿小样品吹，实验室里烧个几十克的试样，性能当然好看，放大到百公斤级的整炉产品，均匀性根本保证不了。
不信你去问任何一个量产钨合金的厂长，他敢不敢拍胸脯说，整炉产品所有位置的晶粒度误差不超过1微米？
没人敢。
就是这么个事，大家都心知肚明，就是没人愿意捅破。客户要便宜的钨合金，厂家就得用粗晶粉，就得接受性能波动，出了问题就找个别的理由搪塞过去，反正大多时候钨合金都是做配重，凑合用也能行。
真到了做穿甲弹、做顶锤这种对韧性要求高的地方，就只能碰运气，一批货挑出几个合格的用。说白了，现在钨合金的理论框架还是上世纪五六十年代的，这么多年根本没跳出粉末烧结的圈圈，这个死穴，至少十年内根本解决不了。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：钨合金：被吹成神的工业材料，藏着批量生产绕不开的死穴
文章链接：https://m.yqhljx.com/list_11/1458.html
