去年在山东某第三代半导体厂调功率器件线，做GaN基超晶格HEMT样品，1200小时高温可靠性跑下来，10片样炸了7片。拆开来做失效分析，全是界面位错堆集击穿。不是我工艺参数调错了，是超晶格本身天生带的坑，从根上就不好填。
超晶格就是人工堆出来的原子级千层饼
说白了就是把两种不同半导体，按单原子层到几纳米的厚度交替叠，一层压一层。总层数从几层到上百层不等，每层厚度撑死不超过10纳米。靠原子层之间的晶格失配，弄出特殊的能带结构，实现普通材料做不出来的电学、光学性能。

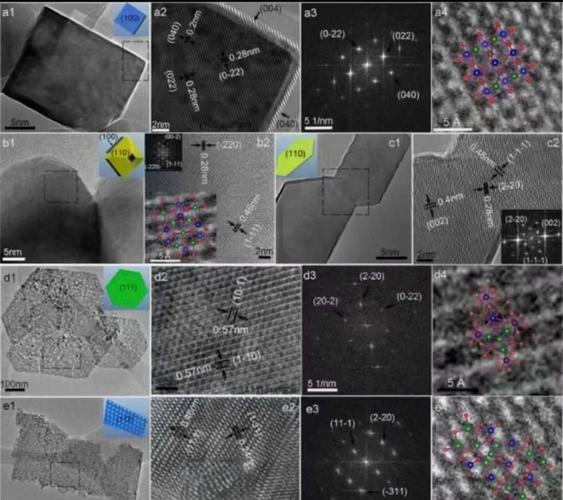

AlGaN/GaN超晶格高分辨透射电镜图
实验室做样太好做了。拿MBE长，一次做个1厘米见方的小片，挑完美区域拍电镜测性能，数据漂亮得能发顶刊。谁都挑不出错。但是工业量产要的是啥？是8英寸甚至12英寸的整片，每一个点的每层厚度误差都得控住，差半个原子层都不行。差一点，应力就堆下来了。
良率死在0.1纳米的累积误差上
我当时跟工艺组的小伙子算过账，现在量产线用的MOCVD长超晶格，长单层AlGaN，平均厚度误差就是±0.02纳米。听起来很小对不对？叠20层，累积误差就是±0.4纳米，刚好差不多一个单原子层的厚度。本来两种材料的晶格失配就有1%到2%，每一层攒一点应力，到第10层以后，应力撑不住直接释放，界面直接裂，一大堆位错就出来了。

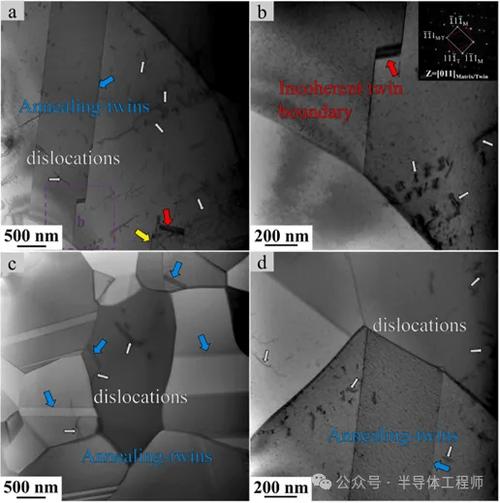

超晶格界面累积位错失效扫描电镜图
说实话，现在能稳定量产的超晶格产品，全是层数少的。比如普通激光二极管里的量子阱，三五层，误差堆不起来，凑活用没问题。你要做几十层上百层的功能超晶格，不管是做热电转换还是太赫兹探测，整片良率能到10%，工厂老板都要放鞭炮。
有人说MBE精度高啊，MBE确实能把厚度误差控到0.01纳米以内，但是呢？MBE长一片8英寸的超晶格要十几个小时，一片成本大几万块，做科研样没问题，卖给终端客户，谁要？成本降不下来，一切都是白扯。
就算做出来，也架不住正常使用的老化
就算做出来，也架不住正常使用的老化
退一万步说，你良率做上去了，成本也压下来了，做出来完美的超晶格器件，用起来还有坑。上次那7片炸的样品，我盯着电镜看了整整两天，发现除了初始位错，还有大量原子扩散带来的新缺陷。超晶格的界面要求绝对清晰，对吧？
你工作温度一到150℃，也就是功率器件正常工作的温度，两种材料的原子就开始互相串门，窜个几千小时，原来刀削一样的界面，变成了模糊的过渡层，原本设计好的量子效应直接没了，器件性能说崩就崩。
现在学术界想了一堆招，什么界面插入阻挡层，碳掺杂钉扎晶界，实测下来，阻挡层加进去，界面缺陷直接多了三倍，电子迁移率掉三分之一还多。就是拆东墙补西墙，没有一个能彻底解决的。我见过太多顶刊上的超晶格数据，都是挑了又挑的完美小区域，整片一测，数据直接掉一半，逗谁玩呢？
现在到处都是超晶格的风口，量子计算要蹭，储能要蹭，第三代半导体也要蹭，好像明天就能替代所有传统材料了。本质上，现在的超晶格就是实验室的玩具，三个死结绕不开：大面积厚度均匀性控不住，量产成本下不来，长期老化抗不住。这三个问题不解决，说啥产业化都是空中楼阁。没人能靠挑样品发文章把卡脖子问题解决了。
