2026-08-19 13:28:51 分类：材料工艺
去年在东莞那家电热厂蹲三个月，帮他们查厚膜加热管批量失效的事儿。装机不到一千小时，30%的管子电阻飘了超过15%，直接炸机返厂。我当时拆了快一百根失效管子，手上沾了一层银浆，洗了三天才掉。
别扯教科书定义，厚膜就是这么回事
很多入行的新人以为厚膜是什么高精尖材料，说白了就是把混合了导电颗粒的陶瓷浆料，印在绝缘基板上，烧到800多度融在一起，说白了就是粘在基板上的一层导电陶瓷。厚度大多在10微米到50微米之间，比常见的溅射薄膜厚个几十上百倍，所以叫厚膜。

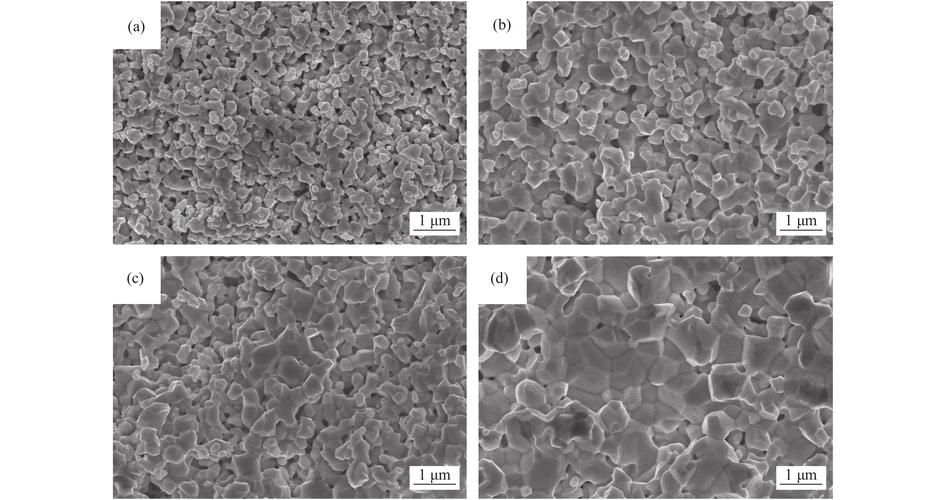

烧结完成厚膜加热层显微镜形貌图
别听卖浆料的吹什么致密均匀，实测拿100倍光学显微镜扫，随便就能看到导电颗粒之间的间隙，运气不好还能碰到针尖大的针孔。别小看这些空隙，就是所有问题的根。
可靠性神话，全是实验室堆出来的
现在全行业都在吹厚膜比传统电阻丝耐造，耐温高，功率密度大，说实话，静态实验室测出来的数据确实好看。1000度空烧几个小时，啥事没有。一到实际量产装机，放到用户家里用，问题全漏出来了。
就说东莞那个案子，他们做的是即热热水器的玻璃基厚膜加热管，厚膜层在玻璃外壁，外面包绝缘硅胶，出厂检测全过，千小时老化也没问题，到用户手里不到四个月，一半出问题。
拆解开一看，我当时就乐了——又是渗透的锅。硅胶里的小分子增塑剂慢慢钻进厚膜的间隙里，用户这边的自来水蒸气再跟着渗进去，一通电，离子迁移直接把导电层慢慢蚀断。电阻能不飘吗？不炸机才怪。

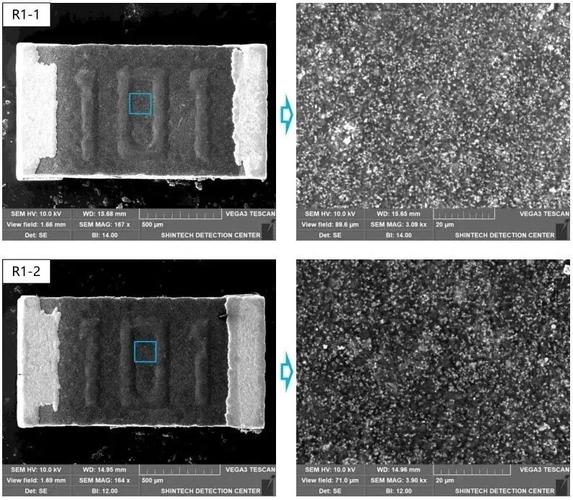

失效厚膜导电层离子腐蚀SEM图
你说坑不坑？大部分厂子做可靠性测试，就做96小时湿热试验，谁会花钱做满1000小时连续带电湿热？说白了就是骗个认证，PPT上好看，圈钱也好圈，谁管用户用几年坏不坏。
不过话说回来，也不是所有厚膜都这么拉胯。我见过军品级的厚膜，做了三层致密化处理，封了釉，用十几年都没事。但是那个价格，民用市场根本接不住。
绕不开的死结，没人敢明说
绕不开的死结，没人敢明说
厚膜产业化到今天几十年了，核心矛盾从来没变过，就是成本和可靠性天生绑定，根本解不开。
你要致密性好，减少间隙，挡住水气和小分子渗透，就得把浆料磨到亚微米级，多印个两三遍，烧结温度提50度，保温时间拉长一倍，还得封表面釉层。这么一套下来，加工成本直接涨40%以上，一片300*200的氧化铝基板，普通厚膜加工完才18块，做完全致密处理直接涨到27块，终端做热水器的，卖一台整机才赚二三十，你让他加九块钱成本，可能吗？不可能。
还有热膨胀匹配的问题，行业里都说把浆料和基板的热膨胀系数调到相差1e-6/℃以内就没问题，实际上呢？反复升降温，从室温跳到300度再降回室温，循环个两三千次，界面还是会裂。哪怕系数差真的压到足够小，烧结的时候留下的残余应力也消不掉，应力藏在界面里，你磨掉表层也没用，总有一天会裂开，只是时间早晚的问题。这个是材料本身的性质决定的，不是换个浆料调整个工艺就能解决的。
现在好多人吹厚膜要替代电阻丝，要上车用动力电池加热，要做半导体散热，我就一句话，别扯。厚膜能用在什么地方？就是那种对成本敏感，服役寿命要求也就两三年的小家电，凑活用没问题，真要用到需要十年八年可靠性的地方，十个项目九个翻船。
国内现在做厚膜，浆料大多靠进口钯银，成本占了一半，换国产贱金属浆料，可靠性直接掉三成，降成本就必须降可靠性，保可靠性就保不住价格，这个死结，绕了十几年，还是绕不开。
别扯什么未来会突破，我干这行十五年，见了太多吹突破的，到最后还是卡在这个点上。硬伤就是硬伤，别拿PPT当产品。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：厚膜：产业化里绕不开的天生死结
文章链接：https://m.yqhljx.com/list_11/1547.html
